GIS压力表遮阳罩放大镜装置 CNR216-085

这个项目要解决什么背景问题？

GIS 设备中的 SF6 密度压力表、断路器机构压力表等就地指示表计，大多安装在户外或半户内配电装置区。运行经验表明，夏季强太阳辐射下，金属或工程塑料表计外壳被阳光直射后壳体温度显著高于环境温度，表内感温元件受壳体传热影响，显示值随日照时长和角度出现明显波动，给运行人员读取真实压力带来干扰。对依赖表计读数判断设备气体状态的一线人员而言，读数漂移既影响日常巡视判断，也容易造成对设备状态的误判。该问题在南方高温、强日照地区尤为突出。

现场存在哪些具体问题？

• 表计外壳受太阳光直射，壳体升温带动内部介质热胀，显示值偏大且日间波动明显，巡视读数可信度下降；
• 部分表计安装位置较高或朝向不佳，运行人员需仰头贴近才能看清刻度，存在登高与误碰风险；
• 早期简易遮挡多为塑料材质，长期户外暴晒后老化脆裂、固定松脱，反而形成新的安全隐患；
• 直接在表计上加装改造若触及内部传感部件，可能破坏原厂密封与计量性能。

本项目的创新目标是什么？

在不改动表计任何内部零件与工作原理的前提下，通过外部加装遮阳与辅助观察结构，将表计壳体温度控制在接近环境温度水平，抑制日照引起的读数漂移；同时借助放大镜放大刻度，使高处表计在地面即可清晰读数与核对，降低仰视误碰风险。目标是「小改造、大效果」，改造成本低、实施快、可直接推广。

技术方案如何实现？

现场如何判定与分步落实？

首先，围绕「GIS压力表遮阳罩放大镜装置」对应的现场需求，按正文已述条件落实：GIS 设备中的 SF6 密度压力表、断路器机构压力表等就地指示表计，大多安装在户外或半户内配电装置区。

然后，按技术方案继续推进：对依赖表计读数判断设备气体状态的一线人员而言，读数漂移既影响日常巡视判断，也容易造成对设备状态的误判。

若现场仍出现正文所述异常或瓶颈，则应对照方案复核并处理：对比维度 传统方式 本创新方案 作业效率 耗时较长，步骤繁琐 流程简化，效率提高明显 安全风险 人工操作多，风险较高 减少人工干预，安全性提高 适用范围 场景受限 通用性强，适用范围广 维护成本 维护频繁，成本较高 结构稳定，维护成本低。

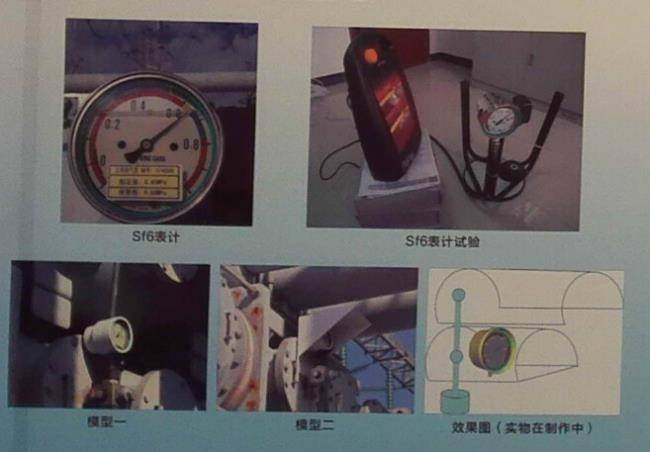

本GIS压力表遮阳罩放大镜装置采用模块化设计思路，由核心控制单元、信号采集模块和执行机构三部分组成。遮阳罩采用冷轧钢板制作。相比塑料及合成材料在阳光长期照射下易老化、强度下降，冷轧板金属材质能有效阻隔太阳光线穿透，从源头隔离太阳光对壳体的加热，使表计温度不超过环境温度。遮阳罩与表计外壳采用非接触式抱箍或卡箍固定，不钻孔、不焊接、不改动原表计结构。对安装位置较高、运行人员观察不便的表计，在表盘前方加装观察放大镜，将刻度放大显示，便于在地面或安全距离外清晰读取数据。整套结构仅作用于表计外部，内部零部件与测量原理完全保持不变。

创新亮点有哪些？

• 冷轧板遮阳：金属材料耐候性强，长期户外使用不老化，持续隔离日照加热；
• 外置不改内：抱箍/卡箍固定，不触及传感部件，不影响原厂密封与计量；
• 放大镜辅助：刻度放大，地面可读，减少登高与误碰；
• 小改造大效果：材料与工艺简单，单站可批量实施，改造成本极低。

落地应用效果如何？

该遮阳罩与放大镜组合已在多个变电站的 GIS SF6 表计、机构压力表上试点加装。加装后表计壳体在夏季正午日照下温度较未加装前明显下降，显示值日间波动显著收窄，巡视读数一致性提高。高处表计借助放大镜后，运行人员无需攀靠即可核对刻度，作业安全性改善。由于未改动表计内部，设备原有计量性能与质保状态不受影响，改造风险低。该方案结构简单、取材方便、推广性强，可作为变电站就地表计防日照干扰的常态化小微改造手段。

产出物：遮阳罩（冷轧板）、观察放大镜及固定卡箍、安装说明。

适用场景：户外及半户内 GIS SF6 密度表、断路器/机构压力表等就地指示表计。

⚠️ 安全提示：安装固定时确保不遮挡表计泄压孔与标识，卡箍紧固力适中避免损伤壳体。

常见问题

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。具体应用时可根据现场实际情况进行调整。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。经过实际应用验证，综合效益显著。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性，拓展更多应用场景。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
