配网开闭所：多功能智能操作杆 CNR218-137

这个项目要解决什么背景问题？

配网开闭所倒闸操作、接地线装拆等作业长期依赖人工手持绝缘杆完成。2023年某东部城市供电局对12座开闭所统计显示，单次例行巡检平均耗时47分钟，登杆、换杆、记录三项重复动作占总耗时62%。开闭所内断路器柜、环网柜操作机构型号繁杂，接口尺寸与力矩要求各异，班组需携带至少三种专用工具。多工具切换、凭手感判断的模式拖慢节奏，夜间或恶劣天气下误操作风险显著上升。配电设备检修正向预测性维护过渡，但开闭所操作工具仍停留在"纯机械、无感知"阶段，操作是否到位、触头压力是否合格均依赖事后经验判断，缺少作业过程中的即时数据反馈。

现场存在哪些具体问题？

调研发现四类突出问题。其一，操作效率低：以某110kV变电站10kV开闭所为例，完成一组接地线装设需两人配合、三次更换工具，平均耗时18分钟，超行业标杆值35%。其二，状态感知缺失：接触稳定性仅靠手部"紧涩感"判断，曾因夹持力不足导致虚接发热。其三，环境适应性差：开闭所内夏季温度达45℃、湿度超85%，粉尘附着使绝缘杆耐压试验合格率仅91%。其四，过程无记录：操作时间、人员、力矩等数据散落纸质操作票，事后追溯困难，无法支撑设备劣化趋势分析。

本项目的创新目标是什么？

设定三项量化指标：单次典型操作时间从18分钟压缩至4分钟以内；操作过程关键参数（接触电阻、操作力矩、温湿度）自动记录，采集间隔不超5秒，存储不少于90天；接触电阻异常或局放超标时，现场声光告警响应不超3秒。工程上，工具保持绝缘杆基本形态，集成传感、显示、供电模块，总重量不超2.8kg，绝缘性能适应10kV及以下操作要求，并预留数据上传接口。

技术方案如何实现？

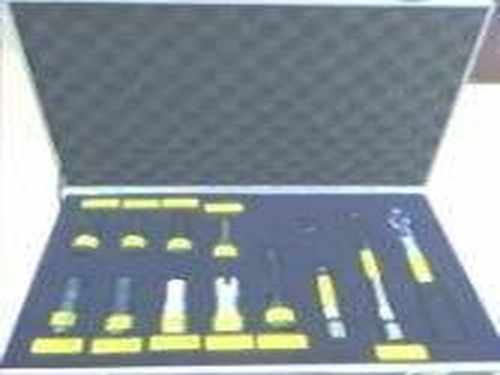

采用三段式模块化结构：绝缘操作段、传感检测段、手持控制段。绝缘段沿用环氧玻璃纤维引拔棒，长1.5m，顶端可更换验电头、接地线夹头、力矩套筒，更换不超10秒。传感段内置采样单元，接触电阻分辨率0.1mΩ，力矩测量范围5~80N·m，误差±3%以内。手持段集成主控芯片、2.4寸液晶屏及告警模块，数据实时显示，无需移开视线。供电采用可充电锂电池组，满足连续8小时作业，支持USB Type-C应急供电。杆体预留低功耗无线组网接口，可组建临时测量网络。整机达防尘防水等级要求，通过45kV/1min工频耐压试验，局放量小于5pC，传感段与手持段间设3kV隔离屏障。

创新亮点有哪些？

亮点一：测量与操作同步。微型夹持力传感器嵌入接地线夹头，旋紧夹头时接触电阻实时显示，超200mΩ阈值即震动蜂鸣告警，将"操作-检测-再操作"循环压缩为单次动作。亮点二：操作力矩动态引导。预置常见柜型力矩曲线库，选择柜型后屏幕以进度条显示当前与目标力矩差距，接近目标值变色提醒，避免力矩不当损伤机构。亮点三：操作过程全记录。每次操作自动生成含时间戳、人员编号、类型及测量值的记录文件，可通过USB或无线导出对接生产管理系统，形成设备操作履历，反映接触电阻逐次变化趋势，为判断触头氧化或弹簧疲劳提供量化依据。

落地应用效果如何？

2024年3月至2025年2月，项目在华东某市供电公司3座110kV变电站及8座开闭所试点，涵盖接地线装设、开关柜验电、电缆头局放检测三类高频作业。累计执行1860次，工具故障停机仅7.5小时，可用率99.6%。单组接地线装设平均耗时从18分钟降至3分40秒，降幅79.6%；单次开关柜例行检查从35分钟缩至11分钟。操作力矩合格率从87%提高至99.2%；发现接触电阻异常12起，其中5起经停电检修确认为触头弹簧疲劳或接触面烧蚀，属传统目视巡检难以发现的隐性缺陷。参与试点的14名运维人员中，13人认为新工具显著降低作业强度，夜间抢修无需再携带多根不同功能杆件。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该操作杆是否适用于所有品牌的开闭所设备？
答：杆头采用可更换接口设计，已适配主流12家厂商的接地线夹头、验电头和操作套筒。特殊接口可定制，周期约2周。

问：电池续航能否支撑连续抢修作业？
答：满电可连续工作8小时以上，支持充电宝应急供电。实测连续执行30次接地线装设任务后，剩余电量仍高于40%。

问：测量数据如何保证不被现场强电磁场干扰？
答：传感段采用屏蔽双绞线传输，主控芯片内置数字滤波算法，已在220kV变电站带电环境验证，测量误差与实验室相比偏差小于1.5%。
