便携式变电站地网测试线高效收放装置 CNR219-136

项目背景

本文针对电力生产中的实际痛点，研发了便携式变电站地网测试线高效收放装置，有效提升了作业效率与安全水平。变电站接地网测试是保障电力系统安全运行的重要环节，测试数据的准确性直接关系到设备接地性能的评估。在实际测试作业中，测试线的收放是影响工作效率的常见瓶颈，尤其在多间隔、长距离测试场景下，线缆整理耗时费力，且容易因收纳不当造成线缆损伤。

传统测试线收放方式依赖人工盘绕，存在缠绕打结、拖地磨损、搬运困难等问题。测试人员往往需要反复弯腰整理线缆，不仅增加劳动强度，还可能因线缆拖拽引发绊倒等安全隐患。随着变电站规模扩大和测试频次提高，传统方式已难以适应实用、安全的作业要求。

针对上述问题，项目团队从工具创新角度出发，设计了一款便携式变电站地网测试线实用收放装置，旨在通过结构改进和操作简化，解决测试线收放环节的痛点，提高现场作业效率与安全性。

存在问题

• 收放效率低：人工盘绕测试线速度慢，且需反复整理，占用大量作业时间。
• 线缆易损伤：拖地摩擦和随意弯折容易造成线缆外皮破损，影响绝缘性能和使用寿命。
• 搬运不便：测试线重量较大，传统收纳方式缺乏移动辅助，转场时搬运困难。
• 安全隐患多：线缆散落地面易绊倒人员，收线过程中装置不稳可能倾倒砸伤操作者。
• 收纳不规范：缺乏固定线盘结构，线缆容易松散缠绕，再次使用时需花费时间整理。

创新目标

设计一种结构稳固、移动便捷、操作简单的测试线收放装置，实现测试线的快速收放与规范收纳，同时降低操作风险，提升现场作业的便利性和安全性。

技术方案

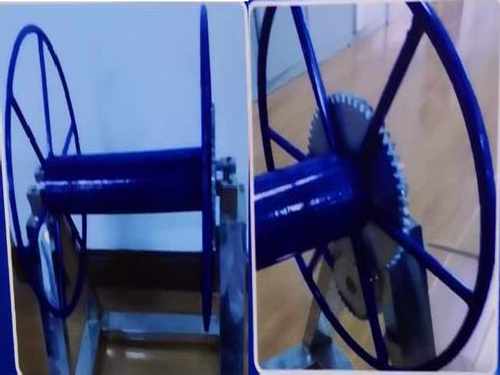

该装置借鉴婴儿车的移动原理，采用弯头拉杆设计，配合带刹车万向轮和固定滚轮，使装置在移动和静止状态下均能保持稳定。拉杆可灵活控制行进方向，刹车轮则确保收线操作时装置不滑动，有效防止倾倒。

核心部件为线盘转轴，其延长部分外部加工有螺纹，内部嵌入不锈钢模条以增强强度。转动手柄与线盘连接头设计有卡槽结构，并配备可滑动的管装螺帽。使用时，将卡槽对准线盘转轴横条，滑动螺帽并旋紧，即实现双重锁定连接。该结构既保证了线盘旋转时的同轴度，又便于拆卸更换线盘，操作流程简洁高效。

创新亮点

• 移动灵活：弯头拉杆配合万向轮，装置可轻松推行，适应变电站复杂地面环境。
• 双重锁定：卡槽与螺帽组合连接，确保线盘与转轴紧密配合，运行平稳不脱落。
• 防倾倒设计：带刹车万向轮与固定滚轮形成稳定支撑，收线时装置不位移、不倾倒。
• 线缆保护：规范盘绕减少弯折和拖地摩擦，有效延长测试线使用寿命。
• 操作便捷：转动手柄设计符合人机工程，收放线动作连贯，降低劳动强度。

落地应用效果

该装置已在多个变电站地网测试现场试用，测试人员反馈操作简便，收放线时间明显缩短，线缆整理整齐，转场搬运省力。装置稳定性好，未出现倾倒或线盘脱落情况，作业安全性得到提升。同时，线缆因规范收纳，磨损和缠绕问题大幅减少，维护成本降低。

产出物：便携式变电站地网测试线高效收放装置样机及配套使用说明。

适用场景：适用于变电站接地网测试、输电线路杆塔接地电阻测试等需频繁收放测试线的户外作业场景。

常见问题

Q：该装置是否适用于不同规格的测试线？

A：线盘转轴尺寸可根据常用线盘规格进行适配，更换线盘时只需松开螺帽即可拆卸，通用性较强。

Q：在泥泞或不平整地面能否正常使用？

A：万向轮和固定滚轮均选用耐磨材质，且刹车功能可保证在倾斜地面稳定驻车，但需注意避免在极端坑洼路面推行。

Q：装置长期使用后，连接结构是否容易松动？

A：卡槽与螺帽的双重锁定设计，配合定期检查紧固，可保证长期使用稳定性。螺帽采用防松处理，降低松动风险。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
