新型绝缘油介损耗油质检装置 CNR220-106

这个项目要解决什么背景问题？

绝缘油介损耗是反映充油设备绝缘状况的核心指标。传统检测依赖人工取样送实验室分析，周期长达数天，且受环境与操作影响大。某省电科院复盘近三年设备故障发现，超六成因绝缘油劣化引发的异常未在例行检测周期内及时发现。一线班组亟需可在现场快速检测、连续跟踪油质变化的装置，以支撑设备状态检修的精细化要求。

现场存在哪些具体问题？

• 取样送检周期长，单台变压器油样平均耗时3至5天，异常无法及时预警
• 人工取样需停运或带电操作，存在安全风险，且易受污染影响真实性
• 数据分散记录于纸质台账，缺乏连续比对，难以捕捉渐变趋势
• 不同厂家设备接口与标准不一，数据可比性差，跨班组共享困难
• 现场强电场干扰大，测量重复性差，影响结果可信度

本项目的创新目标是什么？

项目确立三项核心指标：单次现场检测时间控制在15分钟内，较传统流程缩短90%以上；装置在110kV变电站电磁环境下测量重复性误差不超过±0.05%，适应DL/T 596规程；建立油质数据连续追踪档案，自动记录结果并生成趋势曲线。目标并非单台仪器开发，而是形成涵盖现场检测、数据记录、趋势分析、异常提醒的完整作业方案，降低操作门槛。

技术方案如何实现？

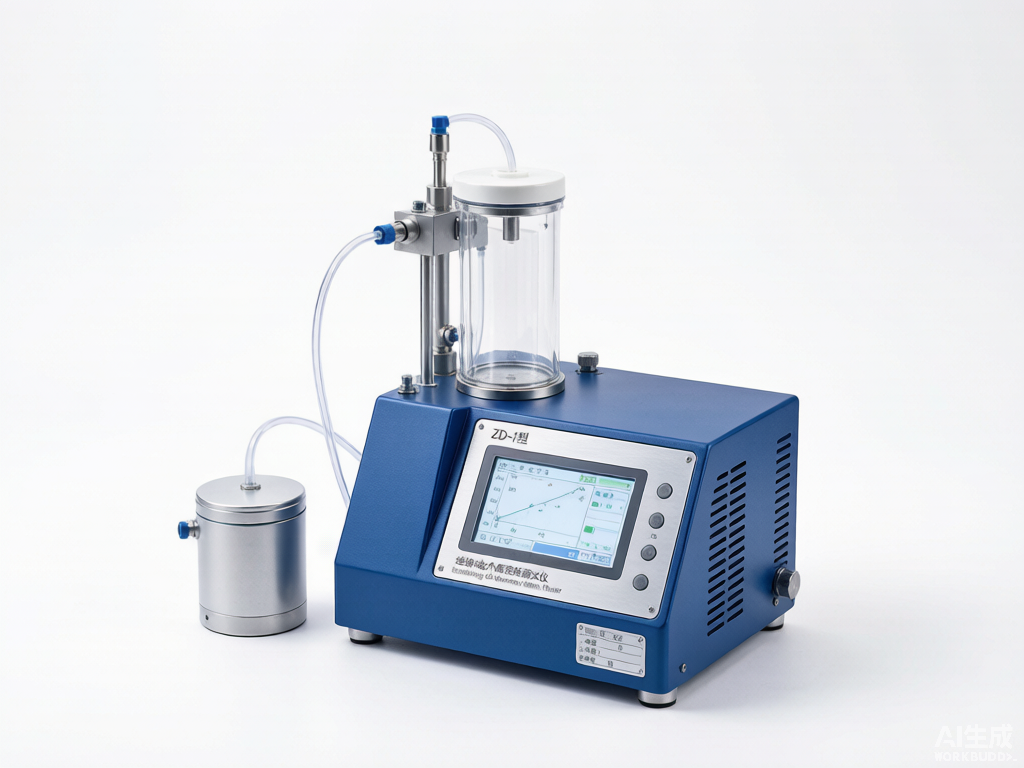

装置采用一体化便携设计，整机重量控制在6公斤以内。检测核心为高频正弦波激励与数字相位鉴别技术，通过测量有功损耗分量换算介损耗值。测量电极采用三端屏蔽结构，消除表面泄漏电流干扰，电极间隙固定为2mm。信号处理单元内置高精度采样与数字相位检波算法，可在谐波干扰下准确提取基波。装置具备开机自校准功能，消除温漂时漂影响。单机可存2000条记录，支持USB导出。内置锂电池单次充满可连续检测不少于50次。油杯为快拆结构，免工具清洗装填。外壳适应防尘防水要求，工作温度覆盖-10℃至50℃。

创新亮点有哪些？

• 现场直测免送样：取样后当场出数，检测周期从天级缩短至分钟级
• 抗干扰精密测量：三端屏蔽电极配合数字相位检波，强电场下保持实验室级精度
• 趋势追踪自动建档：结果自动关联设备台账，形成时间序列曲线，劣化趋势一目了然
• 自校准免维护：开机自动标准比对，无需外送计量，降低使用门槛
• 便携耐用设计：轻量化且防护等级满足户外作业，续航支撑全天巡检

落地应用效果如何？

装置已在华东、华中六地市12座110kV及以上变电站试运行，累计完成现场检测超800台次。在某500kV变电站，2024年3月对一台运行15年主变例行检测发现介损耗值达0.82%，超出0.7%注意值。班组随即缩短追踪周期至每月一次，连续三次数据呈上升趋势，6月安排停电检修，确认绕组绝缘纸板存在局部过热碳化迹象，及时避免潜在故障。

效率方面，传统流程平均耗时4.2天，使用装置后单次全流程平均12分钟，效率提高约500倍。数据连续性方面，试点站均已建立逐月追踪档案，累计形成有效记录2800余条。一线反馈显示，经半小时培训即可独立使用。某检修班班长表示，过去凭经验判断油质，现在用数据说话，与检修计划衔接更顺畅。

常见问题

问：该装置能否替代实验室精密检测？
答：不能完全替代。装置定位于现场快速筛查与趋势追踪，当检测值接近注意值时，仍需按规程取样送实验室进行综合诊断，两者互补。

问：检测结果受油温影响如何修正？
答：装置内置油温传感器，测量同时记录油温，并依据IEC 60247标准将实测值自动折算至20℃参考温度下的等效值，确保不同季节数据可比。

问：装置校准周期和维护要求是什么？
答：建议每12个月送计量部门整体校准一次。日常每次开机自动执行内部标准比对，若超差装置会提示重新校准，无需人工干预。
