X射线信息实时采集与高效管理系统 CNR220-235

项目背景

本文针对电力生产中的实际痛点，研发了X射线信息实时采集与高效管理系统，有效提升了作业效率与安全水平。射线检测是工业设备质量管控的关键环节，尤其在管路焊缝检测中，检测结果的真实性与可追溯性直接影响设备安全。传统检测流程依赖人工记录铅码、手工填写标签，信息采集效率低，且存在人为修改记录的风险。

随着工业检测要求不断提高，检测数据的自动化采集与防伪管理成为行业亟需解决的问题。X射线信息实时采集与实用管理系统由此立项，旨在通过自动化识别与加密打印技术，替代人工操作，提高检测数据的可控性和溯源性。

存在问题

• 人工识别效率低：传统方式依赖检测人员目视读取铅码并手工记录，速度慢且易出错，尤其在批量检测时，信息录入成为瓶颈。
• 数据易被篡改：纸质记录和普通标签缺乏防伪措施，存在人为修改检测结果的风险，影响质量判定可靠性。
• 溯源困难：检测信息与底片、报告关联松散，一旦需要追溯，需翻阅大量纸质档案，耗时费力。
• 自动化程度不足：现有设备多为单机操作，缺乏信息自动采集与打印一体化能力，难以适应连续化检测需求。

创新目标

开发一套集铅码自动识别、信息加密打印于一体的管理系统，实现检测现场信息采集与标签输出的全自动化，杜绝人为干预，确保每一张底片对应唯一且可验证的标识。

技术方案

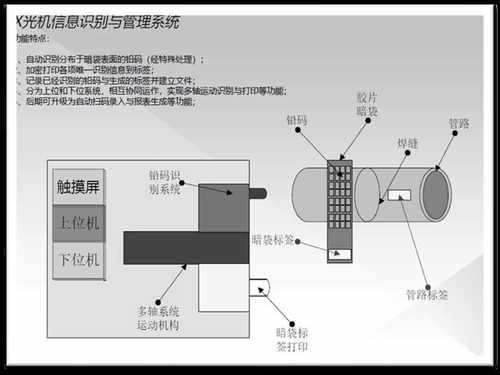

系统由电子、驱动和硬件三部分构成。电子部分负责信号处理与逻辑控制，驱动部分采用进口可编程序控制器与多轴伺服数控电机，硬件部分集成激光位移传感器与工业视觉相机。工作时，传感器与相机协同，准确识别暗袋表面的铅码字符，经图像处理后提取唯一编码，再通过加密算法生成防伪标签并即时打印，整个过程无需人工介入。

上下位机协同控制多轴运动，实现识别与打印的同步。系统内置诊断、报警与急停保护，异常时自动停机并提示，保障操作安全。标签打印采用特殊加密处理，复制难度高，从源头防止信息伪造。

创新亮点

• 自动识别：激光位移与视觉相机结合，精准读取铅码，消除人工目视误差。
• 加密防伪：识别信息经加密后打印，标签唯一且难以仿冒，增强数据可信度。
• 一体化集成：识别、采集、打印流程有效衔接，减少中间环节，提升作业效率。
• 多重保护：具备诊断、报警、急停功能，确保设备与人员安全。
• 稳定可靠：采用工业级控制核心，适应现场复杂环境，长期运行故障率低。

落地应用效果

该系统已在多个检修现场试用，操作人员只需放置暗袋，系统自动完成识别与标签粘贴，单次操作时间较传统方式大幅缩短。由于标签加密且自动生成，检测记录与底片对应关系明确，追溯效率明显提高，人为差错基本杜绝。

产出物：X射线信息实时采集与高效管理系统一套，含硬件设备及配套控制软件。

适用场景：适用于电力、石化等领域管路焊缝射线检测现场，尤其适合批量检测与需要严格质量追溯的场合。

常见问题

Q：系统对铅码的识别精度如何？

A：采用工业视觉与激光定位结合，在正常光照和暗袋表面状态下，识别准确率较高，可满足现场使用要求。

Q：加密标签能否被复制？

A：标签采用特殊加密算法生成，复制难度大，且每张标签对应唯一检测信息，有效防止伪造。

Q：设备操作是否需要专门培训？

A：系统设计为自动化运行，操作人员只需放置暗袋和启动，简单培训即可上岗，无需专业编程知识。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
