六氟化硫气体现场多通道试验测试装置 CNR220-255

项目背景

本文针对电力生产中的实际痛点，研发了六氟化硫气体现场多通道试验测试装置，有效提升了作业效率与安全水平。六氟化硫气体因其优异的绝缘和灭弧性能，在电力行业的高压开关、互感器等设备中广泛应用。然而，六氟化硫气体的现场测试长期依赖单通道装置，每次只能连接一台设备或一个测试点，测试流程繁琐，效率低下。尤其在大型变电站检修期间，需对多台设备、多个气室逐一检测，耗时较长，且频繁拆装管路增加了漏气风险和人员接触有害气体的概率。

现有测试装置在管路连接上多采用螺纹接头，拆装需借助工具，操作不便；管路密封性能受接头磨损影响，容易出现微小泄漏，影响测试准确性。同时，缺乏对多台钢瓶气体的同步检测能力，测试工作难以形成系统化流程。这些问题制约了现场试验效率，也对作业安全构成潜在威胁。

针对上述痛点，项目团队研发了一种多通道六氟化硫气体现场试验装置，旨在通过结构创新和操作改进，实现多设备、多相别的同时测试，提高现场工作效率与安全性，为电力设备状态评估提供更可靠的技术支撑。

存在问题

• 测试效率低：传统单通道装置一次只能连接一台设备，完成多项测试需反复拆装管路，耗时较长，难以适应大型检修任务的时间要求。
• 操作不便：螺纹接头连接需使用扳手等工具，在狭小空间内操作困难，且接头易磨损，导致密封性能下降。
• 漏气风险高：管路拆装过程中，残留气体可能泄漏，既影响测试数据准确性，也对作业人员健康构成威胁。
• 扩展性差：现有装置无法同时接入多台测试仪器，难以实现多点并行测量，测试流程缺乏灵活性。
• 钢瓶检测缺失：对多台六氟化硫钢瓶的气体质量检测缺乏专用接口，需逐瓶连接，效率低下且管理不便。

创新目标

设计并制造一种多通道六氟化硫气体现场试验装置，实现多通道、多设备、多相别的同步测试，简化管路连接流程，增强密封安全性，并支持多台测试仪器及钢瓶的扩展接入，系统提高现场试验的效率和安全性。

技术方案

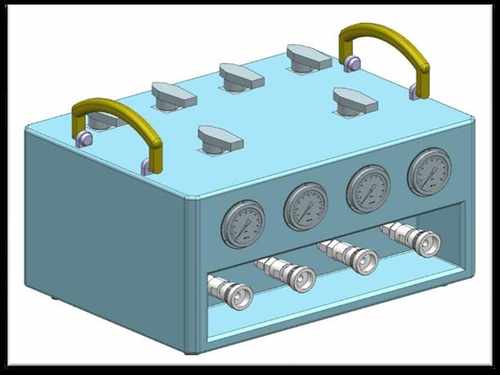

该装置采用四通道进、四通道带开关输出的结构设计，每个通道均配备专用快插接头，接头内置弹簧逆止阀。接入设备时，只需将快插头对准接口轻推即可完成连接，无需工具；拆开管路时，逆止阀自动关闭气路，防止气体外泄。装置面板上安装有气压表，可实时显示各通道管路内的气体压力，便于操作人员快速判断是否存在泄漏。

操作流程为：首先将装置通过快插接头连接至待测设备或钢瓶，打开对应通道的球阀，待气压稳定后读取压力值；随后可接入多台测试仪器，对多个测试点同时进行测量。测试结束后，关闭球阀，拔下快插接头，逆止阀自动密封，确保拆装过程无气体泄漏。装置还配备专用六氟化硫钢瓶测试接头，可同时连接多台钢瓶进行批量检测。

创新亮点

• 多通道并行测试：四进四出设计支持多设备、多相别同时试验，显著提升测试效率。
• 快插逆止阀接头：管路连接快捷简便，拆开时自动关闭气路，杜绝漏气隐患。
• 实时压力监测：内置气压表可直观显示管路压力状态，辅助判断密封性。
• 扩展性强：支持多台测试仪器接入，可灵活扩展测试点，适配不同试验场景。
• 安全防护完善：球阀控制开关可紧急切断气路，不锈钢铠装保护管路，防止意外破损。

落地应用效果

该装置已在多个变电站现场试验中应用，测试效率较传统方式大幅提升，管路连接时间缩短明显，未发生因拆装导致的漏气事件。操作人员反馈装置结构合理，接头密封可靠，气压显示清晰，有效降低了作业强度和安全风险。

产出物：多通道六氟化硫气体现场试验装置样机及配套使用说明。

适用场景：电力开关设备检修、互感器气体检测、六氟化硫钢瓶质量抽检等现场试验场合。

常见问题

Q：该装置是否适用于不同型号的设备接口？

A：装置采用标准快插接头，并配备多种转接头，可适配常见设备接口，具体可根据现场需求定制。

Q：测试过程中如何判断管路是否泄漏？

A：装置面板上的气压表可实时显示管路压力，若压力持续下降，则表明存在泄漏点，可及时排查。

Q：多通道同时测试是否会影响测试精度？

A：每个通道独立控制，互不干扰，测试仪器独立连接，确保各通道测试结果准确可靠。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
