KV小车开关预试快速合闸装置 CNR220-294

这个项目要解决什么背景问题？

变电站10kV开关柜检修预试中，小车开关合闸操作是检验机构动作与二次回路的必做项目。传统做法需两人配合外接试验线临时引接电源，平均耗时约12分钟，且存在误碰带电端子、短路灼伤风险。随着预试工作量上升，班组亟需安全快速的合闸工具。

现场存在哪些具体问题？

• 每次需核对图纸查找端子号，接线耗时占单次作业总时长60%以上。
• 试验线插接易滑针错位，曾多次引发短路烧毁分合闸线圈。
• 不同厂家插头针脚定义不一，需频繁更换转接工装。
• 合闸瞬间电流冲击大，普通试验线易发热老化。
• 缺乏防止误合运行开关的硬性闭锁手段。

本项目的创新目标是什么？

设定三项硬指标：单次合闸时间由12分钟压缩至2分钟内；兼容市面主流5种以上插头且免换转接件；内置防误逻辑，仅当开关处于试验位且插头正确插接时才导通合闸回路。装置自身具备过流、过压保护，短路时不扩大损坏范围。

技术方案如何实现？

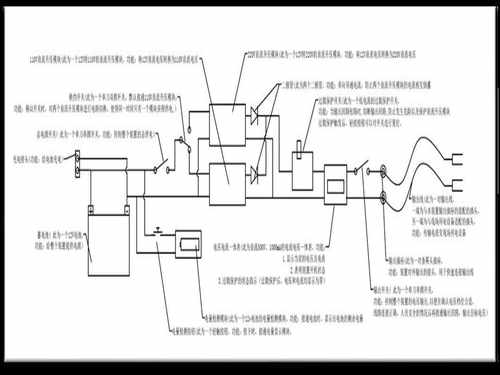

装置外形似加厚航空插头转接盒，一端为通用母座，另一端引出带绝缘护套鳄鱼夹。内部高精度采样单元实时监测电压电流波形，检测到合闸线圈特征电流后自动切断功率回路，防止线圈烧毁。采用矩阵式交叉开关网络，旋转编码开关0.5秒完成针脚映射切换，涵盖VS1、VD4、VB2等主流型号。导电回路采用4mm²镀银铜导体，可承受50A/1s冲击电流。外壳阻燃ABS，防尘防溅防护等级防护，底部磁吸座可固定于柜面板。

安全闭锁由硬件逻辑门电路实现，不依赖软件。仅当位置辅助触点指示试验位且插头到位传感器触发时，才接通合闸电源。面板红绿双色指示灯直观显示回路状态。

创新亮点有哪些？

• 即插即用免接线：插头对插自动完成映射，单次仅需插拔两次。
• 硬件级防误闭锁：位置触点与到位传感器串联逻辑，电气上杜绝误合。
• 宽幅电流自适应保护：双阈值比较器区分正常合闸电流与短路电流，200微秒内切断输出。
• 多型号兼容免换件：矩阵开关配合编码开关，一盒涵盖全站小车开关。
• 强固便携设计：整机不足1.5公斤，磁吸底座适合狭窄空间单手操作。

落地应用效果如何？

在华东某地级市供电公司试用6个月，完成110台次合闸操作。单次平均耗时从12分30秒降至1分50秒，效率提高约6.8倍。按年均600台次计算，每年节省约106人工工时，减少14个标准工作日高压室暴露时间。试用期间未发生接线错误导致的短路事件，此前两年同类作业曾发生3起烧毁线圈异常。装置尤其适合夜间抢修与狭小空间作业，站立位即可完成。内置电流波形记录功能可辅助判断机构卡涩、线圈匝间短路等隐性缺陷。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该装置是否适用于所有品牌的小车开关？
答：目前覆盖VS1、VD4、VB2、VEP及国产主流手车式断路器共6种插头定义。未收录型号可通过编码开关自定义映射，无需返厂。

问：装置自身需要供电吗？如何保证操作安全？
答：无需内置电池，直接从开关柜控制电源取电（DC 110V或220V）。内部采用光电耦合隔离，输出前必须通过位置与到位双重逻辑校验。

问：合闸瞬间电流较大，装置是否会发热或损坏？
答：功率回路按50A/1s设计，连续20次合闸后外壳温升不超过15K。异常持续大电流时，保护电路200微秒内切断输出。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
