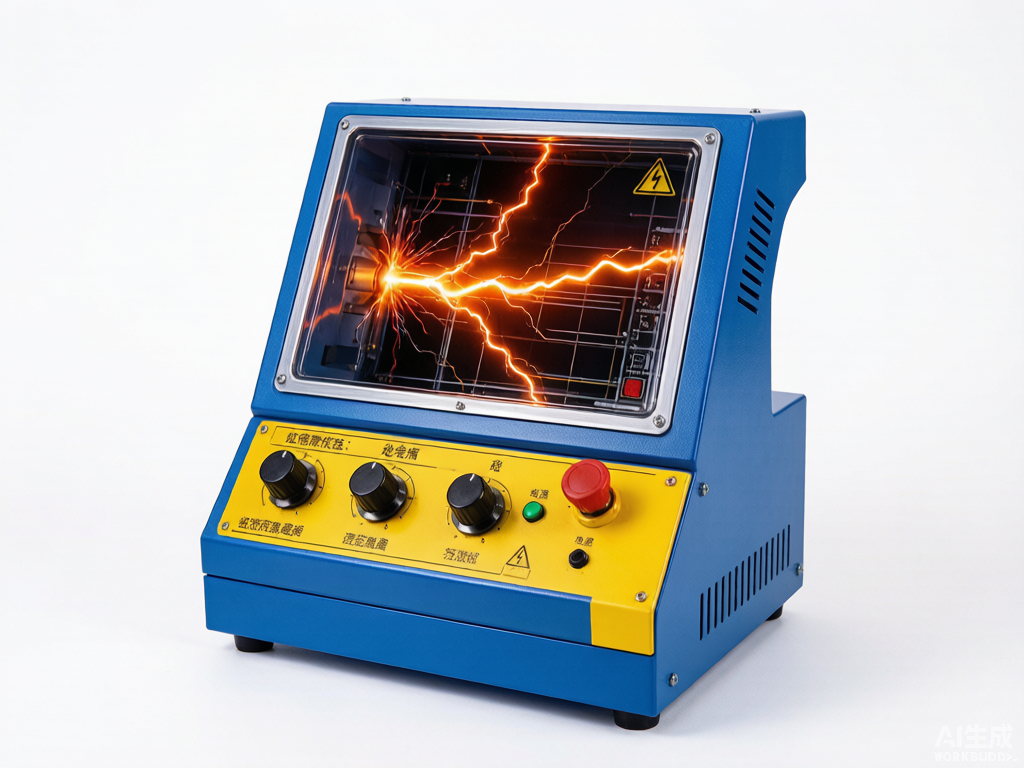

低压电弧体感设备优化升级 CNR220-382

这个项目要解决什么背景问题？

低压电弧体感设备用于模拟真实电弧故障，帮助运维人员掌握低压配电柜内电弧规律。2023年前，某供电局实训基地使用的电弧体感装置存在电弧能量不可调、触发方式单一、数据无法记录等问题，学员仅凭感官体验，无法量化理解电弧电流、温度与距离的关系。随着配网不停电作业增多，一线人员对电弧风险的直观认知需求愈发迫切，原有设备已无法适应培训考核要求。

项目团队于2023年4月启动改进升级，目标是让设备既能安全模拟不同能量等级电弧，又能同步采集放电参数，为培训评估提供量化依据。升级后设备已在3个地市供电局配电实训基地投用，累计完成400余人次实操训练。

现场存在哪些具体问题？

• 电弧触发依赖手动合闸，操作人员需近距离操作，存在安全隐患，且每次触发需等待电容充电，单次演练耗时超8分钟
• 电弧电流、燃弧时间、辐射温度等关键参数无传感器记录，培训效果无法量化考核
• 仅支持单一固定电极间距，无法模拟不同电压等级下电弧扩散范围变化，与实际工况差距大
• 故障录波数据存于设备本地，无通信接口，管理人员手动导出，耗时且易遗漏
• 安全保护依赖教员目视判断，缺乏自动检测电弧异常并快速切断回路的机制

本项目的创新目标是什么？

项目设定三项核心指标：一是单次电弧触发及数据读取时间由8分钟压缩至2分钟内；二是建立放电参数自动采集链路，电弧电流、燃弧时间、弧前温度等数据自动记录并上传至实训管理平台，数据保存完整率不低于99%；三是引入放电异常识别算法，当检测到电弧能量超阈值或触发装置异常时，自动切断主回路并声光告警，响应时间小于100毫秒。

工程层面目标是将设备由单台演示装置升级为可组网实训系统，支持多台同步触发、数据集中管理，使培训从"看现象"转向"测数据、比曲线、评结果"。

技术方案如何实现？

升级后设备由电弧发生单元、参数采集单元、安全保护单元和实训管理终端四部分组成。电弧发生单元采用可调电极结构，电极间距可在5至30毫米范围内电动调节，配合不同容量限流电抗器，可输出1千安至8千安三档电弧电流，适应不同培训场景需求。

参数采集单元选用工业级高精度采样单元，采样速率达每秒200千次，完整记录电弧从起燃到熄灭全过程的电流波形和弧光强度变化。采集模块与主控回路间通过光纤连接，实现一次与二次系统电气隔离，隔离耐压等级3千伏。主控单元采用工业级主控芯片，本地完成波形预处理和特征值提取，配备大容量存储空间，网络中断时可缓存不少于30天分钟级数据。通信支持以太网和低功耗无线组网，现场可灵活选择。

安全保护单元采用双通道独立检测：一路检测主回路电流变化率，另一路检测弧光强度，任一通道触发阈值即驱动高速真空接触器分闸，从检测到切断完整动作时间小于100毫秒。设备外壳防护等级适应防尘防水要求，适应户外临时搭建环境。供电从实训室既有检修电源取电，输入适应交直流85至265伏宽范围，最大功耗不超1.5瓦。

创新亮点有哪些？

• 电弧能量可调可控：电极间距电动调节配合电抗器切换，实现三档电弧电流输出，涵盖低压配电典型故障场景
• 放电参数同步采集：200千次每秒采样完整记录电弧过程，波形自动上传，培训考核有据可依
• 双通道快速保护：电流变化率与弧光强度双重判据，100毫秒内完成检测与切断，较原人工急停响应速度提高数十倍
• 多机组网协同：支持最多8台同步触发，教员可在管理终端统一监控各工位状态，批量导出考核数据
• 全链路闭环设计：从触发、采集、保护到数据管理形成完整链路，避免"能触发但测不准、有数据但传不出"的碎片化问题

落地应用效果如何？

设备升级后在3个地市供电局配电实训基地试运行，累计完成400余人次实操训练。某供电局2024年1至6月统计显示，单次电弧触发及数据读取时间由平均8分钟缩短至1分40秒，效率提高近5倍；参训学员考核通过率由72%提高至91%，主因是学员可通过实时波形对比直观理解不同电极间距下电弧电流衰减规律。

安全保护方面，试运行期间共触发保护动作7次，其中5次为学员误操作致电极短路，2次为电抗器档位切换异常，均正确识别并快速切断，未造成设备损坏和人员伤害。实训管理人员反馈，波形自动上传减少人工记录工作量，月度培训报告生成时间由半天缩短至半小时。

常见问题

问：升级后的设备是否适用于10千伏中压配电场景？
答：本设备针对低压配电系统（1千伏及以下）设计，电弧发生单元和绝缘配合均按低压标准。中压电弧模拟需另行配置高压发生装置，不建议直接套用。

问：设备对实训场地有哪些要求？
答：需提供交流220伏检修电源，场地面积不小于20平方米，建议配置独立接地极。设备可在户外临时搭建环境运行，但需避免长时间雨淋。

问：多台设备组网时，数据管理如何实现？
答：每台设备通过以太网或低功耗无线组网连接至实训管理终端，终端安装专用软件，可实时显示各工位状态、历史波形查询和考核成绩导出，支持标准接口对接单位内部培训管理系统。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
