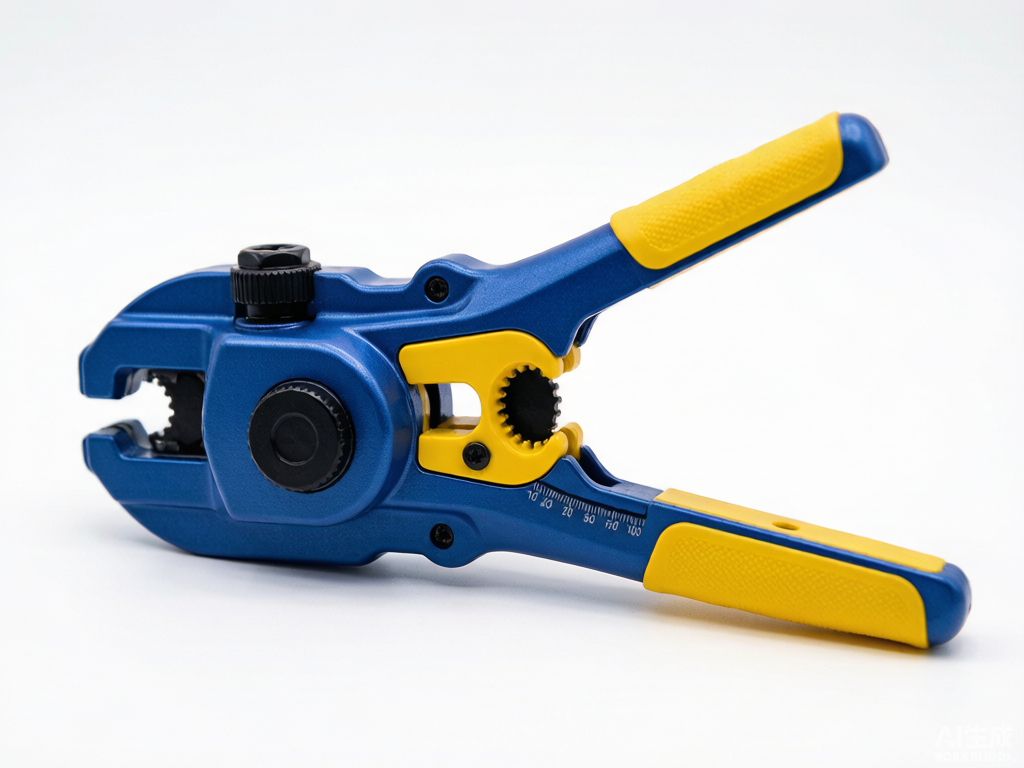

35kV户外保险装置高效更换专用工具 CNR220-396

项目背景

本文针对电力生产中的实际痛点，研发了35kV户外保险装置高效更换专用工具，有效提升了作业效率与安全水平。随着电网规模扩大和运维标准提高，保险装置更换作业频次逐年增加，传统作业模式在效率与安全上的短板日益显现。

传统更换作业需两人配合，一人扶持保险装置，另一人操作扳手拆除或紧固螺栓。高空作业环境下，配合难度大，操作易受风力、设备自重等因素干扰，单次作业耗时长，停电时间随之延长，对供电可靠性造成直接影响。

为解决上述问题，项目组立足现场实际，研制出一套实用更换专用工具，力求通过工具创新实现单人独立作业，减少人员配合环节，压缩作业时间，降低安全风险。

存在问题

• 人员依赖强：传统更换需两人协同，人员配合熟练度直接影响作业质量与进度，人员不足时作业难以开展。
• 作业效率低：高空环境中扶持与拆装动作相互制约，操作步骤多、耗时长，停电时间难以压缩。
• 安全风险高：保险装置体积大、重量重，高空传递与安装过程中易发生滑落或失稳，存在物体打击与高处坠落隐患。
• 劳动强度大：操作人员需长时间保持固定姿势，体力消耗大，易疲劳，影响后续作业质量。
• 工具适配性差：现有通用工具缺乏针对保险装置结构的专用设计，操作不便，易损伤设备部件。

创新目标

研制一套集固定、拆装功能于一体的35kV户外保险装置高效更换专用工具，实现单人独立完成更换作业，显著提高作业效率，缩短停电时间，同时保证操作安全与设备完好。

技术方案

该专用工具采用模块化设计，主体由高强度合金材料制成，结构上分为固定机构、操作杆和螺丝拆装头三部分。固定机构可牢固夹持保险装置外壳，避免作业过程中晃动；操作杆长度可调，适应不同安装高度；螺丝拆装头与保险装置螺栓规格匹配，可快速完成旋入旋出。

操作流程为：作业人员在地面将工具与保险装置预装，随后通过绝缘操作杆将装置提升至安装位置，利用固定机构将保险装置临时锁定在支架上，再通过拆装头完成螺栓紧固。整个过程中，操作人员仅需单手控制操作杆，另一只手可辅助稳定身体，无需他人扶持。

创新亮点

• 单人作业：工具集成固定与拆装功能，替代人工扶持，实现单人独立完成更换，减少人员配置。
• 效率提升：简化操作步骤，缩短单次作业时间，停电时间明显减少。
• 安全可靠：高强度材料与防护设计，降低高空坠物风险，保障人员安全。
• 适应性强：操作杆长度可调，适用于不同安装高度与作业环境。
• 保护设备：专用拆装头避免螺栓滑丝，减少设备损伤，延长使用寿命。

落地应用效果

该工具已在多个配网检修现场试用，累计完成多次35kV户外保险装置更换作业。应用结果表明，单次作业时间由原来的两人配合约数十分钟缩短至单人操作约数分钟，作业人员由两人减至一人，停电时间大幅缩短，未发生任何安全事故，设备安装质量良好。

产出物：35kV户外保险装置高效更换专用工具一套，含固定机构、操作杆、拆装头及配套防护装置。

适用场景：适用于35kV配网线路户外保险装置的计划检修、故障更换及日常维护作业，尤其适用于高空、狭窄等复杂作业环境。

常见问题

Q：该工具是否适用于所有型号的35kV户外保险装置？

A：工具设计时考虑了常见保险装置的尺寸与螺栓规格，固定机构和拆装头可进行微调，能适配多数主流型号。对于特殊型号，可根据实际尺寸定制对应配件。

Q：单人操作时如何确保安全？

A：工具采用高强度材料，固定机构具备自锁功能，可防止保险装置滑落。操作杆绝缘性能良好，适应高空作业安全要求。同时，作业人员需佩戴标准安全防护装备，并遵循操作规范。

Q：该工具是否会影响保险装置的安装精度？

A：不会。拆装头与螺栓精确匹配，固定机构定位准确，可确保保险装置安装到位，避免偏斜或松动，安装质量优于传统人工方式。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
