IGBT高速控制与保护技术：引领智能电网与能源产业革新 CNR220-498

项目背景

本文针对电力生产中的实际痛点，研发了IGBT高速控制与保护技术：引领智能电网，有效提升了作业效率与安全水平。智能电网与能源产业对功率器件控制精度要求持续提高，IGBT作为核心开关器件，其驱动与保护能力直接影响换流阀、断路器等关键设备的运行可靠性。传统驱动方案在故障预警、多级保护与电气隔离方面存在明显短板，难以适应高压大容量场景下的实时性需求。

在柔性直流换流阀、高压直流断路器等设备中，IGBT需在复杂工况下频繁开关，故障若不能提前识别并分级处理，易导致器件损坏甚至系统停运。现有保护机制响应速度有限，欠压过压与过流保护缺乏智能分段能力，制约了国产化IGBT在高端装备中的推广。

本项目立意于自主研发高速控制与保护技术，采用可编程逻辑芯片，结合纳秒级门极电阻智能切换与动态有源钳位多级退饱和技术，实现对IGBT的精确控制和系统监测，为智能电网建设提供底层技术支撑。

存在问题

• 故障预警能力不足。传统方案多在故障发生后动作，缺乏前期预警手段，无法为系统争取主动处置时间。
• 保护功能单一。欠压过压保护与过流保护相互独立，缺少智能多段过流保护，难以适应复杂工况下的分级响应需求。
• 开关频率受限。常规驱动电路在较高频率下功耗上升明显，影响IGBT在高频场景中的稳定运行。
• 电气隔离性能薄弱。CE极间绝缘耐压与长期耐受电压水平有限，制约了高压直流设备的安全裕度。
• 国产化配套不足。高端IGBT驱动保护技术长期依赖进口，外汇支出大，上下游配套产业带动效应弱。

创新目标

本项目旨在突破IGBT高速控制与保护关键技术，实现纳秒级门极电阻智能切换和动态有源钳位多级退饱和保护，涵盖4500V、3000A及以下IGBT的控制与保护需求，提高电气隔离性能，形成可产业化的自主技术方案，促进国产化IGBT器件在智能电网及能源产业链中的规模化应用。

技术方案

技术方案以可编程逻辑芯片为核心，建立高速控制与保护一体化架构。通过纳秒级门极电阻智能切换技术，根据工况实时调整门极驱动电阻，改进开关过程；动态有源钳位多级退饱和技术则针对不同故障程度实施分级退饱和保护，避免单一阈值动作带来的误判或滞后。

操作流程上，系统持续监测IGBT的电压、电流及温度状态，在故障前期发出预警；当检测到欠压或过压时，触发相应保护逻辑；过流情况下，依据电流幅值和时间实施智能多段保护。整个控制与保护过程在纳秒级时间尺度内完成，确保IGBT在复杂工况下的稳定运行。

该方案支持最大静态功耗4W、最大动态功耗5W，IGBT开关频率可达010kHz，CE极间绝缘耐压高达5.8kV（操作冲击峰值），长期耐受电压为2.2kVDC，门极电压范围在-15V+15V之间，兼顾高速控制与电气安全。

创新亮点

• 纳秒级门极电阻智能切换：根据工况实时调节门极电阻，提升开关速度与一致性，降低开关损耗。
• 动态有源钳位多级退饱和：针对不同故障程度实施分级保护，避免单一阈值动作，提高保护精度。
• 智能多段过流保护：依据电流幅值和时间分级响应，兼顾快速性与可靠性。
• 高电气隔离性能：CE极间绝缘耐压达5.8kV，长期耐受电压2.2kVDC，门极电压范围-15V至+15V，保障系统安全。
• 广泛适配能力：可控制并保护4500V、3000A及以下IGBT，覆盖柔性直流换流阀、高压直流断路器、UPFC、SVG等设备。

落地应用效果

目前该技术已在实验室环境下得到充分验证，为后续产业化奠定了坚实基础。随着国内高压直流输电工程加速建设，该技术将广泛应用于柔性直流换流阀、高压直流断路器等设备，为智能电网发展注入新活力。在产业化方面，该技术有望实现产品销售收入不低于1500万，节约外汇支出，带动上下游配套产业发展，推动国产化IGBT器件推广。预计转化后，将增加近亿元产值规模。

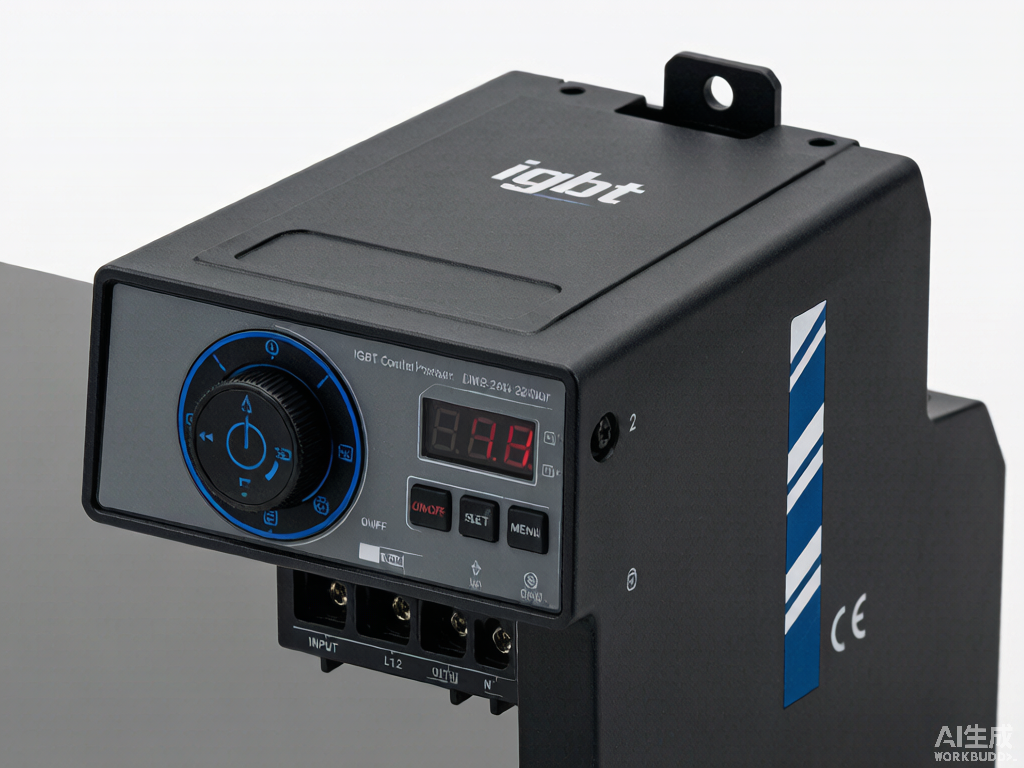

产出物：高速控制与保护一体化驱动模块、纳秒级门极电阻智能切换电路、动态有源钳位多级退饱和保护单元。

适用场景：柔性直流换流阀、高压直流断路器、UPFC、SVG，以及轨道交通、航空航天、船舶驱动、新能源汽车等能源产业链上下游。

常见问题

Q：该技术能控制多大容量的IGBT？

A：可控制并保护4500V、3000A及以下的IGBT，覆盖智能电网中多种关键设备需求。

Q：电气隔离性能如何？

A：CE极间绝缘耐压高达5.8kV（操作冲击峰值），长期耐受电压为2.2kVDC，门极电压范围在-15V+15V之间。

Q：目前产业化进展如何？

A：已在实验室环境下充分验证，有望实现产品销售收入不低于1500万，预计转化后增加近亿元产值规模。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
