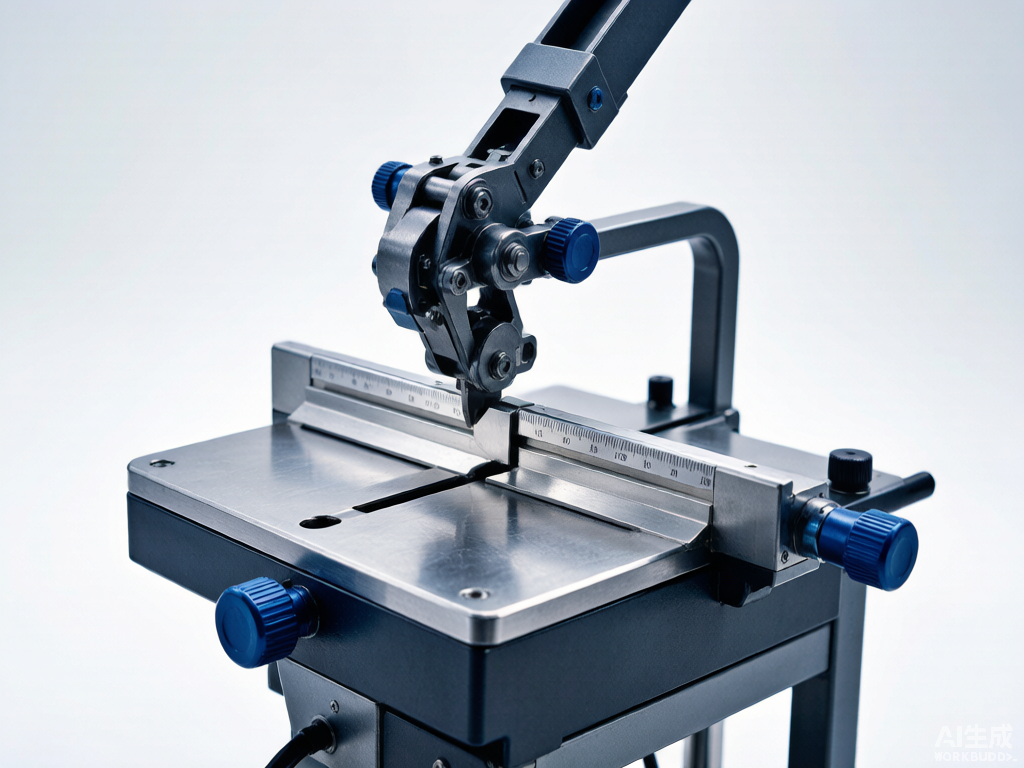

电力管切割新利器：高精度可调节电力管切割器 CNR223-146

项目背景

本文针对电力生产中的实际痛点，研发了电力管切割新利器：高精度可调节电力管切割，有效提升了作业效率与安全水平。电力管切割是电力施工中的基础工序，切口质量直接影响后续穿线、接头密封和管线排布。长期以来，现场切割多依赖手工工具完成，操作者需凭经验控制力度和角度，切口平整度难以稳定保证。

手工切割的问题集中在两方面：一是夹持不稳，管材在切割过程中容易位移，导致切口偏斜或出现毛刺；二是角度调整依赖人工目测，面对需要倾斜端口的施工要求时，往往需要反复修整。这些问题在管径规格变化时更加突出，同一套工具难以兼顾不同规格的管材。

基于上述情况，项目组研发了一种高精度可调节电力管切割器，目标是在夹持稳定性、切口精度和角度调节三个方面同时改进，形成一套适应多种规格电力管的切割工具。

存在问题

• 夹持不稳。传统方式缺少专用夹持结构，管材在切割受力时易发生转动或偏移，切口随之偏斜。
• 精度不足。手工操作依赖经验控制力度，切口常出现毛刺、崩边，后续处理增加工时。
• 规格适应性差。不同管径需要更换或调整工具，现场适配效率低，影响施工节奏。
• 角度调整困难。需要倾斜端口时，缺少可定位的角度调节机构，只能靠目测和反复修整。
• 质量一致性弱。同一工序由不同人员操作，切口质量波动明显，验收时返工情况较多。

创新目标

项目目标是研发一种可牢固夹持不同规格电力管、切割刀片可精确升降调节、切割角度可定位调整的专用切割器，使切口精度和角度一致性明显提升，同时减少对操作者个人经验的依赖，提高现场施工效率。

技术方案

切割器主体由两块弧形夹板构成，两板之间通过紧固件连接，可牢固夹持不同规格的电力管。其中一块弧形夹板外壁固定连接板，连接板内转动安装转柱，转柱下端连接拼接块。转柱外壁环形阵列开设多个插孔，其中一个插孔内通过弹性件滑动穿插插杆，使转柱可在不同位置固定，从而实现切割角度的调整。

拼接块端部固定连接定位环，定位环侧壁滑动设置弧形块，弧形块侧壁固定连接矩状壳，矩状壳侧方通过调节件升降设置切割刀片。刀片的高度由调节件控制，可根据管材壁厚和切割要求进行精确调节，保证切口精度。

操作时，先将两块弧形夹板卡在电力管外壁，通过紧固件锁紧，使切割器牢固安装。随后根据所需端口角度转动转柱，将插杆插入对应插孔完成角度定位。最后通过调节件升降切割刀片至合适位置，沿定位环方向推进切割，完成端口加工。

创新亮点

• 弧形夹板夹持：两块弧形夹板配合紧固件，可适配不同规格电力管，夹持牢固，减少切割过程中的位移。
• 转柱角度定位：转柱外壁环形阵列插孔配合弹性件与插杆，使切割角度可在多个位置固定，满足倾斜端口需求。
• 刀片升降调节：矩状壳侧方通过调节件升降切割刀片，刀片位置可按需精确调整，切口精度较高。
• 定位环导向：定位环与弧形块滑动配合，为切割提供稳定导向，降低人为用力不当造成的偏差。
• 结构紧凑：各部件连接紧凑，便于现场携带和操作，适应电力施工的移动作业条件。

落地应用效果

在实际应用中，该切割器能够牢固安装在不同规格的电力管上，切割出精度较高的切口，避免了因用力不当导致的切口精度不足问题。角度调整操作方便，可满足电力系统施工中对不同倾斜角度端口的需求，施工效率和切口质量均有明显提升。

产出物：高精度可调节电力管切割器样机及配套操作规范。

适用场景：电力系统施工中的电力管端口切割，尤其适用于需要倾斜端口和多种管径混合作业的现场。

常见问题

Q：切割器能否适应不同管径的电力管？

A：可以。两块弧形夹板通过紧固件连接，夹持范围可调，能够牢固安装在不同规格的电力管上。

Q：切割角度如何调整和固定？

A：转动转柱至所需角度后，将插杆插入转柱外壁对应的插孔，通过弹性件定位，即可固定切割角度。

Q：刀片位置是否可调？

A：可以。切割刀片通过调节件在矩状壳侧方升降，可根据管材壁厚和切割要求调整到合适位置。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
