变电站接地网测试为什么重要？怎么做？

接地网测试为什么重要

接地网是变电站防雷和人身安全保护的基础设施，它将设备的外壳、避雷器、避雷针等通过接地导体连接起来，形成一个低电阻的通路，引导故障电流和雷电流安全泄入大地。

接地网性能的核心指标是接地电阻。接地电阻过大，意味着故障电流和雷电流不能顺畅泄放，会导致设备外壳电位升高，威胁人身安全，也会使继电保护装置的动作可靠性下降。因此，定期测量接地网的接地电阻，是保障变电站安全运行不可或缺的一项工作。

接地网长期埋设在地下，会受到土壤腐蚀、施工破坏、化学侵蚀等因素的影响，接地导体可能逐渐锈蚀、变细甚至断裂，接地电阻会随之增大。通过定期测试，能够及时掌握接地网的实际状态，发现接地性能劣化的隐患，避免在雷击或接地故障发生时接地网失效。

接地网测试怎么做

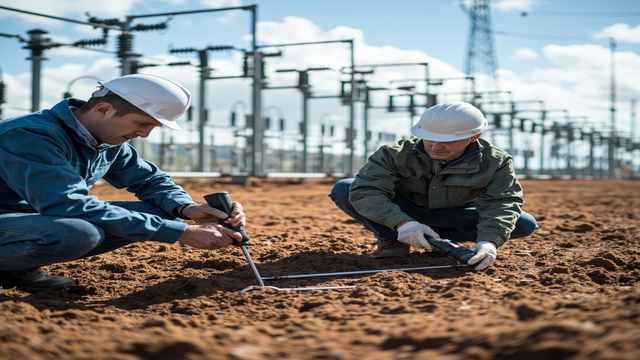

接地网测试的核心是测量接地电阻，常用的方法有电位降法、接地摇表法，以及大型接地网常用的异频法、钳表法等。测量时，需要在距接地网一定距离处布置电流极和电压极，通过注入测试电流、测量电位差来计算出接地电阻。

对于大型变电站接地网，由于引线距离长、干扰信号多，直接测量往往会受到工频干扰的影响，导致读数不稳定。此时通常采用异频法或选频法，通过注入一个与工频不同的测试频率来避开干扰，提高测量的准确性。测试引线的敷设和回收也是一项需要认真对待的工作，引线长度往往达数百米，敷设不当会影响测量结果。

除了接地电阻，还需要关注接地网的完整性、接触电压与跨步电压是否满足要求。在条件允许时，还可以通过开挖检查或接地导通测试，判断接地导体的锈蚀和连接情况，避免因局部断裂造成"接地网表面完整、实际性能下降"的假象。

测试结果怎么判断、多久测一次

接地电阻的合格标准，依据变电站的电压等级和相关规程确定，不同电压等级的要求不同。判断测试结果时，不仅要看单次数值是否合格，还要与历次测试数据对比，观察接地电阻的变化趋势。如果接地电阻持续上升，即使仍在限值内，也提示接地网可能存在腐蚀或断裂，需要进一步排查处理。

接地网测试一般结合变电站的定期检修进行，测试周期依据规程要求确定。对于土壤腐蚀严重、或历史上接地电阻偏高的变电站，建议适当缩短测试周期，加密监测。测试记录应妥善保存，形成档案，作为接地网长期状态评估的依据。
