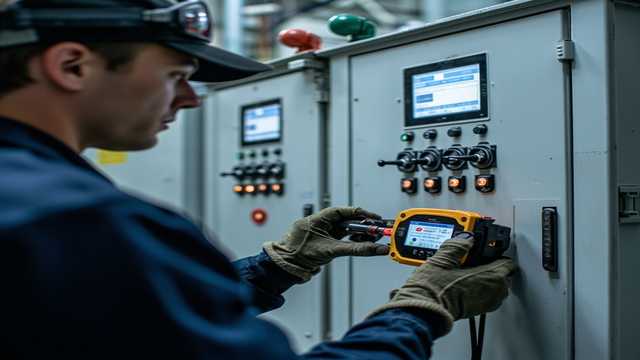

高压开关柜局放检测怎么做？

为什么要做开关柜局部放电检测

高压开关柜是配电系统中大量使用的重要设备，其内部的绝缘状态直接关系到供电的可靠性。局部放电（简称"局放"）是绝缘劣化、缺陷发展的早期征兆——当开关柜内部的绝缘出现裂纹、气泡、杂质、受潮等缺陷时，就会在电场作用下产生局部放电。

局部放电如果不能被及时发现和处置，会逐渐侵蚀绝缘材料，最终发展成绝缘击穿，引发开关柜故障甚至事故。因此，通过对开关柜进行局部放电检测，能够在绝缘缺陷还处于早期阶段时就发现隐患，做到"早发现、早处理"，是保障开关柜安全运行、实现状态检修的重要手段。

开关柜局放检测的常用方法

1. 超声波检测法（AE）。局部放电会产生超声波信号，通过在开关柜外壳上放置超声波传感器，可以检测到这些信号。超声波法的优点是抗电磁干扰能力强、定位相对方便，适合在现场带电检测中使用。它的局限是对某些深层的内部放电不敏感。

2. 暂态地电压检测法（TEV）。当开关柜内部发生局部放电时，会在柜体金属外壳上产生瞬态的接地电压信号。通过专用传感器检测这些 TEV 信号，可以判断内部是否存在放电。TEV 法对内部放电较为敏感，适合在线检测，是目前应用较广的一种方法。

3. 特高频检测法（UHF）。局部放电会辐射出特高频（UHF）电磁波，通过内置或外置的 UHF 传感器可以接收到这些信号。UHF 法的抗干扰能力强、灵敏度高，还能实现放电的定位，但通常需要传感器安装在设备内部或特定位置。

4. 多种方法联合检测。由于单一的检测方法都有其局限性，实际工作中往往采用多种方法联合检测，比如超声波法和 TEV 法结合，互相印证、提高检测的准确性和可靠性。

检测结果怎么判断

判断局放检测结果，不能简单地"有没有信号"下结论，而要综合考虑信号的幅值、频次、特征。要区分真实的局部放电和外部干扰信号（比如外部电晕、无线电干扰等），多种方法联合检测、多个测点比对，有助于提高判断的准确性。

根据局放的严重程度，通常分为不同的等级。对于轻微的、偶发的放电信号，可以跟踪观察；对于持续、明显的放电信号，则应尽快安排停电检修，查明放电源并处理。局放检测的结果应记录建档，形成历史数据，便于跟踪放电的发展趋势。

检测时要注意什么

一是要"选择正确的检测方法和设备"。根据开关柜的类型、检测目的，选择合适的检测方法和传感器。二是要"做好现场安全措施"。开关柜局放检测多在带电运行状态下进行，要严格执行安全规程，保持安全距离，正确使用安全工器具。三是要"规范记录、对比分析"。检测数据要规范记录，并与历次数据对比，观察放电的变化趋势，为状态评估提供依据。
