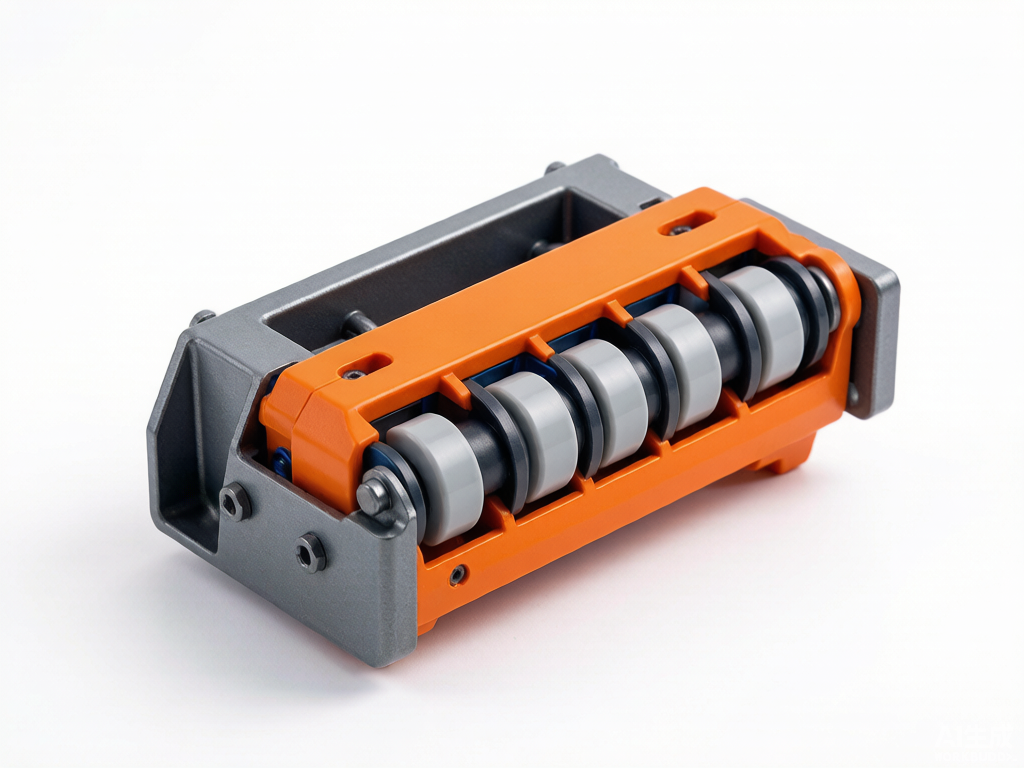

电缆穿管滚轮保护器 CNR216-082

项目背景

配电网与变电站工程中，大量电力电缆需穿入预埋的电缆保护管（CPVC、MPP 等）敷设。电缆端头在管口进入时，常因管壁毛刺、接头台阶或不平整处发生钩挂卡阻；若强行拖拽，外护套与管壁剧烈摩擦会刮伤绝缘外皮，严重时整根电缆因外皮破损需报废更换，既延误工期又造成材料浪费。尤其在大长度、多弯曲的电缆通道中，穿管阻力与损伤风险更为突出。

存在问题

• 电缆端头进入管口易被管壁不平整处钩挂，推送卡顿甚至卡死；
• 硬拉导致外护套与管壁滑动摩擦，绝缘外皮刮伤，严重时整根报废；
• 传统人工推送依赖经验，用力不均易损伤电缆，且劳动强度大；
• 缺乏导向与减摩结构时，弯曲段穿管阻力成倍增加。

创新目标

研制一种随电缆端头同步进入管内的滚轮保护器：以子弹头锥形导向头越过管壁不平整，以多组聚氨酯滚轮将滑动摩擦转为滚动摩擦，把穿管摩擦阻力降至约原来的三分之一，使两三人即可轻松完成推送，在保护电缆外皮的同时显著降低作业强度。

技术方案

保护器由子弹头锥形导向头与四组聚氨酯滚轮组成。导向头呈流线子弹头形，前端圆滑，进入管口时可顺势越过管壁毛刺、接头台阶等不平整处，避免端头被钩挂卡死。四组聚氨酯滚轮沿导向头周向均布，电缆穿入后滚轮贴靠管壁滚动，将原本的滑动摩擦转换为低阻滚动摩擦，摩擦系数大幅下降，且聚氨酯材质柔软不伤电缆外护套。保护器与电缆端头通过绑扎或卡套固定，随电缆一同进入管内；推送到位后从管口拉出回收，可重复利用。整体结构轻巧，无需电源，适用于多种管径的电缆保护管。

创新亮点

• 子弹头导向：流线前端越过管壁不平整，杜绝端头钩挂卡阻；
• 聚氨酯滚轮减摩：四组滚轮将滑动摩擦变滚动摩擦，阻力降至约 1/3，不伤外皮；
• 轻量可复用：无电源、结构简单，随缆进出、拉出回收，反复使用；
• 省力安全：两三人即可推送，降低劳动强度与电缆损伤报废风险。

落地应用效果

该滚轮保护器在多处电缆穿管敷设中应用，电缆端头钩挂卡阻现象基本消除，外护套刮伤情况显著减少，原有因外皮破损导致的整根报废问题得到有效控制。穿管推送由过去需多人硬拉改为两三人轻松推送，作业效率提升，劳动强度下降。聚氨酯滚轮对电缆外皮无损伤，保护器可拉出回收重复使用，经济性较好。

产出物：电缆穿管滚轮保护器（含导向头与四组聚氨酯滚轮）、绑扎卡套、使用说明。

适用场景：CPVC/MPP 等电缆保护管穿管敷设，尤其大长度、多弯曲电缆通道。

⚠️ 安全提示：穿管前清理管口毛刺；保护器与电缆端头绑扎牢固；推送受力均匀，避免猛拽。
