可视化隔离开关便携式机油润滑装置 CNR220-157

项目背景

本文针对电力生产中的实际痛点，研发了可视化隔离开关便携式机油润滑装置，有效提升了作业效率与安全水平。220kV及以上隔离开关是变电站的重要设备，其操动机构长期暴露在户外环境中，受风雨、粉尘和温度变化影响，机构卡涩问题较为常见。若不能及时润滑，可能导致分合闸不到位，影响电网安全运行。

传统润滑作业需要检修人员登高接近机构，存在高处坠落和触电风险，且作业空间狭小，润滑效果难以判断。随着设备数量增加和运维标准提高，这种方式的局限愈发明显。

为此，我们研发了一款带可视功能的隔离开关便携式机油润滑装置，目标是在地面完成润滑操作，同时实时观察机构状态，降低安全风险，提高检修效率。

存在问题

• 登高作业风险高。检修人员需攀爬构架或使用斗臂车，存在坠落和触电隐患，安全措施复杂。
• 润滑效果难判断。传统方式依靠经验操作，无法直接观察机构内部润滑情况，易出现漏喷或过量。
• 作业效率低。登高准备和转移耗时较长，单台设备润滑占用工时多，影响检修进度。
• 操作不便。隔离开关机构位置较高，油枪难以精准对准注油点，润滑油易滴落浪费。
• 受环境制约。大风、雨雪等天气下登高作业受限，可能延误检修计划。

创新目标

研制一种便携式润滑装置，集成电动油泵、可伸缩绝缘杆和可视摄像头，使检修人员在地面即可完成220kV及以上隔离开关机构的润滑，并实时确认润滑效果，从而减少登高作业，降低安全风险，提升维护水平。

技术方案

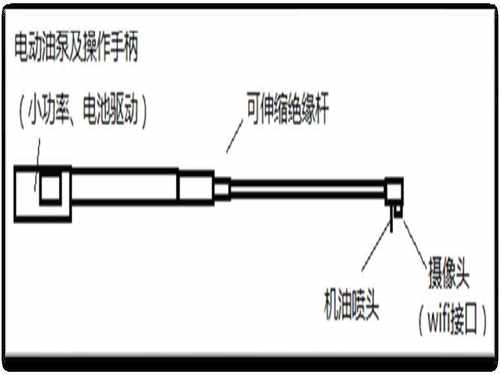

装置由电动油泵、操作手柄、可伸缩绝缘杆、机油喷头和带WiFi接口的摄像头组成。电动油泵采用小功率电池驱动，操作简便；润滑油管布置在绝缘杆体外侧，避免干涉。喷油口处安装摄像头，通过WiFi将画面传至地面显示设备，检修人员可实时观察机构情况。

操作时，检修人员在地面组装好装置，调整伸缩绝缘杆长度，使喷头对准隔离开关机构注油点。开启电动油泵，润滑油经油管从喷头喷出，同时通过显示设备观察摄像头画面，确认润滑到位后停止。整个过程无需登高，操作人员可灵活调整位置。

该方案将润滑与可视化结合，解决了传统方式盲目操作的问题，使检修人员能准确判断润滑状态，避免重复作业。

创新亮点

• 可视操作：喷油口摄像头通过WiFi传回实时画面，地面人员可清晰观察机构润滑情况。
• 地面作业：可伸缩绝缘杆使喷头到达高处机构，检修人员无需登高，显著降低安全风险。
• 便携集成：电动油泵、油管、绝缘杆和摄像头一体化设计，重量轻，便于携带和现场组装。
• 操作简便：小功率电池驱动油泵，一键启停，润滑过程可控，减少油料浪费。
• 适应性强：绝缘杆长度可调，适用于不同高度和位置的隔离开关机构，受天气影响小。

落地应用效果

该装置已在多个变电站的220kV及以上隔离开关检修中试用。检修人员在地面即可完成润滑，单台设备作业时间明显缩短，登高次数大幅减少，未发生安全事故。可视化功能帮助发现多处机构卡涩隐患，及时处理后设备操作恢复正常。

现场反馈表明，装置操作直观，润滑精准，减少了油料滴落和环境污染，受到检修班组认可。

产出物：可视化隔离开关便携式机油润滑装置一套，含电动油泵、操作手柄、可伸缩绝缘杆、机油喷头、带WiFi接口摄像头及显示设备。

适用场景：220kV及以上隔离开关操动机构的日常润滑维护，尤其适用于高处、狭小空间及不宜登高作业的场合。

常见问题

Q：装置在雨雪天气能否使用？

A：绝缘杆和油泵具备基本防护，小雨雪天气可短时操作，但建议在良好天气下使用，以确保安全和画面清晰。

Q：摄像头画面是否清晰？

A：摄像头近距离拍摄喷油口和机构，WiFi传输稳定，地面显示设备可看清润滑状态，满足判断需求。

Q：电池续航能否满足一次检修？

A：小功率电池可支持多次润滑操作，具体时长因使用频率而异，建议出发前充满电并携带备用电池。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
