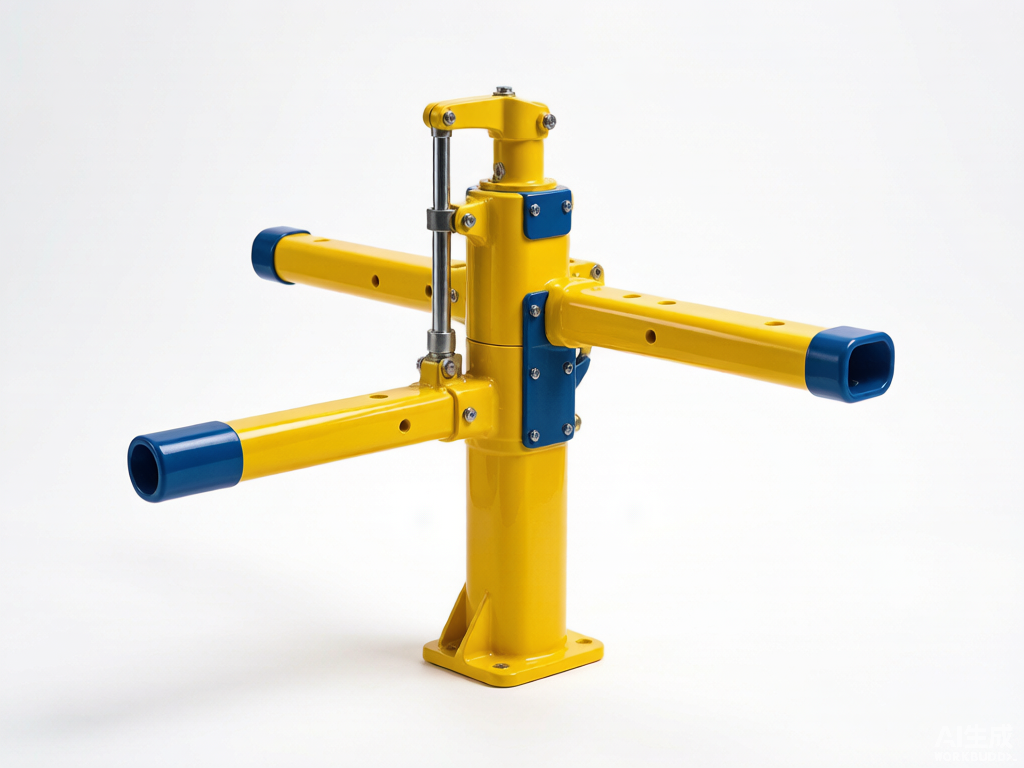

可升降绝缘横担：革新配网带电作业安全效率 CNR217-101

项目背景

10kV配网带电作业长期承担着线路检修、更换绝缘子、接引下线、修补导线等任务，绝缘横担是这类作业中承力与绝缘的核心工器具。传统绝缘横担一旦挂上导线，丝杠或卡具即处于锁死状态，作业人员需要将导线先抬升到大致弧垂位置后再安装横担,期间需要多人肩扛、手拉链条葫芦反复倒手,工效低、高空动作多、带电暴露时间长。在档距大、交叉跨越多、导线规格不一的现场,传统横担经常出现"挂上去就动不了、想再调却调不动"的情况,直接影响带电作业项目的有效执行率。

存在问题

• 横担挂线后丝杠无法二次升降,导线弧垂一次到位,微调空间缺失,尤其在更换耐张绝缘子和调整跳线时无法精确就位。
• 导线起吊完全依赖人工肩扛与链条葫芦,作业人员通常需要3～5人在杆上杆下配合,体力消耗大,配合误差大。
• 带电作业工序被迫分两次进行,即先脱离导线、再装横担、再提升,中间存在导线摆动与短时失去接地的窗口,绝缘失效风险被放大。
• 在大档距、跨公路、跨低压线路、跨建筑物等复杂跨越处,传统横担不易将导线抬升至安全净距,只能停电检修,削弱了带电作业覆盖率。
• 常规绝缘横担绝缘段与机械升降段分开设计,整体自重大,单人难以独立完成吊装与安装,机械化程度低。

创新目标

研发一款适用于10kV配网带电作业的可升降绝缘横担,实现绝缘承载与机械升降一体化,要求横担挂线后仍可在±150mm范围内对导线高度进行二次精确微调;导线承载能力不低于500kg,满足常规10kV线路LGJ-120～240导线档距作业需要;采用棘轮扳手或电动驱动两种动力模式,兼顾野外无电与基地检修场景;相比传统人工肩扛方案,单次带电作业效率提升40%以上,高空带电暴露时间相应缩短;绝缘强度满足10kV配网带电作业绝缘等级,在雨天或潮湿工况下保持稳定的绝缘泄漏距离。

技术方案

可升降绝缘横担由绝缘承载段、双程螺纹丝杠升降机构、棘轮扳手或电动驱动头、导线卡线钳与底座连接件组成。

绝缘承载段采用环氧玻璃纤维引拔棒或缠绕管制成,长度按现场档距设计,常见规格为800mm、1200mm、1600mm三种,绝缘工频耐压≥42kV/1min,泄漏比距满足DL/T 803等相关带电作业工器具要求,主体外表面采用憎水性硅橡胶护套,提升雨天作业安全裕度。

双程螺纹丝杠是本产品的核心升降单元,采用梯形螺纹丝杠(T型)或滚珠丝杠,丝杠副两端分别与上抬线钩与下挂线座连接,正反转时上抬线钩与下挂线座以相反方向同步升降,使横担整体长度动态变化从而带动导线升降。梯形丝杠承载更高,可承受5kN以上轴向拉力;滚珠丝杠传动效率高、升降速度快,适合频繁微调。升降行程一般设定为0～200mm,通过限位块防止超程。

驱动方式有两种:其一为棘轮扳手手动驱动,通过套筒扳手往复摆动棘轮机构即可上下升降,操作力矩小于40N·m,单人即可独立完成;其二为电动驱动头,通过内置锂电池驱动减速电机带动丝杠旋转,可实现±1mm级调位精度,适合长时间作业或大尺寸横担。两个驱动接口为标准化设计,可互换。

导线卡线钳采用合金铝或不锈钢卡具,卡口衬绝缘垫,与导线接触面平整不损伤导线,卡线钳与抬线钩之间采用万向轴承连接,自动补偿导线偏转角。横担两端通过绝缘绳索或绝缘操作杆与杆塔主绝缘体连接,作业人员始终通过绝缘工具操作带电体,无直接接触。

创新亮点

• 双程螺纹丝杠升降结构,实现挂线后二次升降微调,导线弧垂±150mm可实时精调,解决了传统横担"一挂定终身"的痛点。
• 绝缘承载段与升降机构一体化集成,采用环氧玻璃钢绝缘体替代部分金属构件,整机重量较传统金属横担减轻约25%,单人即可完成吊装。
• 棘轮扳手与电动驱动双模动力,野外无电场景使用棘轮手扳,基地或长时间作业切换电动调位,适用场景更宽。
• 抬线钩万向轴承设计,自动补偿导线风偏与弧垂差,降低卡线打滑概率,提升大档距与交叉跨越作业可靠性。
• 绝缘承载+机械升降一体化,作业人员无需反复脱离导线再接引,带电暴露时间缩短约40%,绝缘失效风险窗口显著压缩。

落地应用效果
