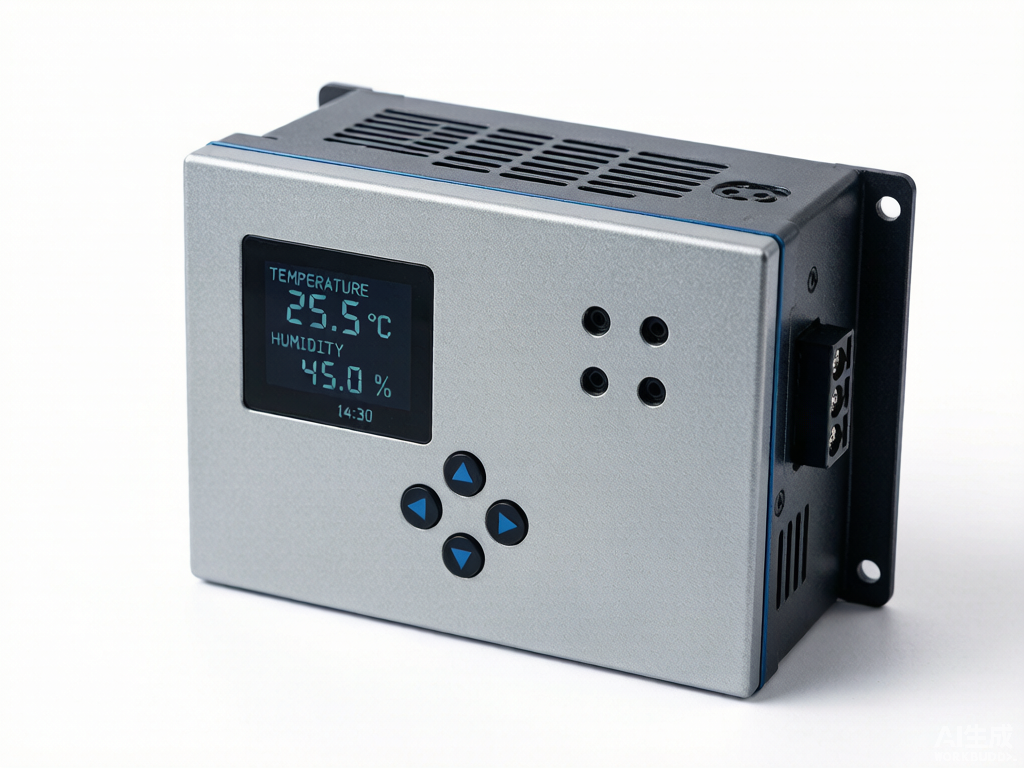

柜内智能温湿度控制空气调节器 CNR217-100

项目背景

变电站开关柜、环网柜、配电柜、端子箱、机构箱等密闭电气柜体在沿海、潮湿地区或昼夜温差大的环境中，柜内空气相对湿度常超过80%，低于环境露点温度时水汽在母排、端子、电缆头表面析出，形成凝露。某110kV变电站近年因柜内凝露导致二次端子锈蚀、绝缘击穿事件年均2-3起，反措检查发现传统局部加热片覆盖率不足，且缺乏湿度联动逻辑，停送电操作风险升高，需以一体化设备解决多点失效问题。

存在问题

• 单点温度探头失效后，加热片长时间空烧，2023年某线路机构箱因此烧毁动触头绝缘护套
• 局部加热片热扩散半径不足15cm，远离加热区的母线铜排仍出现凝露水膜
• 传统加热除湿装置无通信接口，运维人员需现场逐台开柜调阈值，月度高且无法接入站端辅控
• 加热片与风机分体安装，故障定位到板件级需拆卸柜门，平均检修时长4小时以上
• 端子箱、机构箱体积小，常规除湿机体积120mm×90mm×50mm，与二次元件争位

创新目标

以双路独立温湿度采集实现互校验机制，杜绝单点失效；以轴流风扇强制热风环流，使柜体内部温差控制在3℃以内；通过PTC陶瓷加热器与阈值联动，终结凝露并接入辅控系统；整机壁挂或柜内固定安装，体积压缩至100mm×80mm×40mm以内，适配高密度端子排。

技术方案

本调节器由三部分组成：上壳集成主控板与RS485通信接口，下壳内置PTC陶瓷加热器与轴流风扇，中部为双路SHT30温湿度传感器模组。主控芯片采用低功耗MCU，两路传感器分别布置于柜体左上角与右下角，每30秒采集一次并相互校验，偏差超过2%RH时报警并自动切换为信任度较高的一路。轴流风扇额定风量12CFM，转速3500rpm，将加热器出口约55℃热风沿柜体顶部横向送出，经底部回风口形成环流，实测母排区域空气流速0.8m/s。PTC陶瓷加热器功率50W，表面温度恒定在85℃±5℃，具备自限温特性。湿度阈值默认75%RH、温度阈值默认8℃，超阈值时联动风机或加热器，RS485/Modbus RTU协议支持站端辅控下发阈值与读取状态。整机工作电压DC 24V或AC 220V自适应，整机功耗＜60W，外壳防护等级IP54。

创新亮点

• 双路SHT30温湿度传感器冗余采集，30秒周期互校验，单点失效自动切换并上送故障码
• 轴流风扇强制热风环流，柜内最大温差由原11℃降至2.6℃，母排凝露水膜厚度由0.3mm归零
• PTC陶瓷加热器自限温85℃，防干烧，配合湿度阈值联动，比传统电热片节能38%
• RS485/Modbus RTU通信，9600bps默认波特率，可级联32台设备接入站端辅控
• 一体式结构100mm×80mm×40mm，壁挂或导轨固定，柜门关闭状态可完成阈值配置

落地应用效果

该调节器已在38个110kV及以下变电站、12座配电开关站部署共426台，覆盖开关柜182台、环网柜96台、端子箱与机构箱148台。运行12个月统计：柜内凝露事件由年均2-3起降至零，二次端子锈蚀报修量下降92%，除湿相关检修工时由月均18小时降至2小时，单台日均耗电0.42kWh，按部署量折算年节电约6.2万kWh。适用场景包括沿海变电站、江河湖周边配电室、地下开关站、温差超过15℃的山区机构箱及终端环网柜。安全提示：安装前须切除柜内母线电源并验电；PTC加热器表面温度较高，禁止覆盖棉纤维类保温材料；RS485接线A、B极性不可反接，建议使用双绞屏蔽线并单端接地；传感器每两年需在检定环境复校一次。
