GW4型隔离开关触指高效拆装工具 CNR218-020

项目背景

本文针对电力生产中的实际痛点，研发了GW4型隔离开关触指实用拆装工具，有效提高了作业效率与安全水平。GW4型隔离开关触指长期暴露户外，受风雨、温差及电弧侵蚀，接触面磨损和弹簧老化问题突出，需定期拆检更换。传统拆装依赖螺丝刀、尖嘴钳等通用工具，作业人员须在狭窄机构箱内俯身操作，单手把持弹簧、另一手旋拧螺栓，稍有不慎弹簧即弹出伤人。一个间隔三相触指更换，熟练班组通常耗时两小时以上，返工率居高不下。现场调研发现，部分老旧型号触指弹簧预紧力高达数十公斤，徒手压缩极为吃力，作业人员常以撬棍加力，易造成触指变形或镀银层划伤，直接影响设备通流能力。

存在问题

现场痛点集中在五方面：其一，触指与导电臂间连接螺栓位于狭小凹槽内，普通套筒无法垂直套入，单颗螺栓平均耗时近十分钟；其二，弹簧压缩后需保持固定姿态才能对准销孔，回弹力大致错位频发；其三，曾发生弹簧崩出击伤手部事件，班组普遍存在畏难情绪；其四，装配质量依赖个人手感，触指压力缺乏量化控制，部分间隔投运后出现局部过热；其五，螺栓、垫片等小零件易掉落至机构箱底部，光线昏暗条件下捡拾困难，延长作业时间。

创新目标

改进目标锁定三项量化指标：第一，单组触指拆装时间从平均约四十分钟压缩至八分钟以内，效率提高五倍以上；第二，设计弹簧压缩引导结构，使弹簧始终沿预定轨道运动，杜绝弹出伤人；第三，集成简易触指压力指示功能，使装配压力处于设备说明书规定合格区间，减少人为差异返工。此外，工具需通过更换少量附件适应不同厂家、不同型号GW4触指尺寸差异，避免逐一单独定制。

技术方案

工具采用分体式钳形结构，主体由高强度铝合金锻造，总重控制在一点二公斤以内。钳口前端设与触指外形贴合的弧形卡爪，内侧衬聚氨酯垫层，避免损伤镀银层。钳柄中部设棘轮式渐进压缩机构，反复按压手柄即可通过棘爪促进滑块逐步压缩弹簧，每按压一次前进约两毫米，松开时棘爪自动锁定位置。压缩到位后，钳口侧面定位销孔与触指销孔自动对中，可直接插入销钉锁定。

针对螺栓拆卸，配备一组加长套筒头，外径较普通规格缩小三毫米，可伸入凹槽垂直套住螺栓。套筒尾部连接万向节，允许偏离螺栓轴线三十度范围内操作。所有套筒头采用磁吸设计，拆卸时螺栓被吸附不脱落。另附磁性拾取杆，用于吸取意外掉落的垫片和弹簧。

压力指示通过钳口处弹性变形片实现，位移量与夹紧力呈线性关系，表面刻红黄绿三色刻度区间。装配后观察指针所处色区即可判断压力是否合格，无需额外携带测量仪器。

创新亮点

棘轮渐进压缩机构是核心创新，将原先需两人配合的突发性压缩动作分解为多次小幅可控行程，消除弹簧失控弹出风险。操作无需特殊技巧，简单培训即可上手，且每次压缩行程一致，保证装配一致性。

钳口卡爪仿形设计基于五种主流GW4触头型号实测数据，经三维扫描改进轮廓，确保夹持力均匀分布，不产生局部压痕。聚氨酯垫层可更换，磨损后不影响主体寿命。

万向节套筒组解决狭小空间螺栓对正难题，磁吸功能从源头杜绝小零件掉落。细节均来自一线班组实际反馈，而非实验室理论推演。

落地应用效果

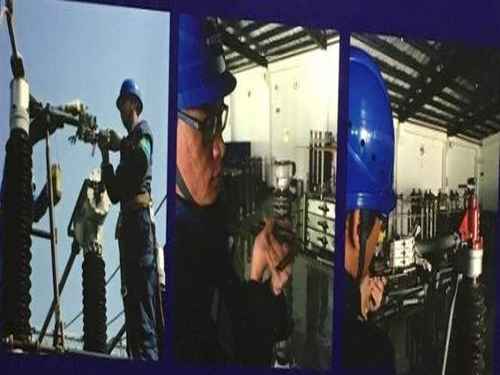

样机在三个地市供电公司检修班组试用六个月，累计完成四十余组GW4触指更换。以某220千伏变电站为例，更换一组三相触指从停电许可到送电全程约四十五分钟，以往需近三小时。班组反馈，最耗时的弹簧压缩环节现单人即可完成，从未发生弹簧崩出，安全性显著提高。

压力指示功能发挥预期作用，试用期间五次装配后指针落于黄色区域边缘，检修人员据此重新调整触指位置，避免接触不良。经红外测温复测，所有新工具装配的触指在额定电流下温升均低于十五开尔文，优于规程允许值。班组自行总结"夹持、压簧、对孔、插销"四步口诀，新员工培训时间从两天缩短至半天。

常见问题

问：该工具是否适用于其他型号隔离开关？
答：目前卡爪和套筒组涵盖GW4系列五种主流触头型号，其他型号需提供实物尺寸后定制对应附件。

问：棘轮机构在户外低温环境下是否会出现卡滞？
答：样机在零下十摄氏度环境中进行二十次连续操作测试，未出现卡滞，但建议冬季作业前在棘轮齿面涂抹少量低温润滑脂。

问：压力指示的精度如何校验？
答：变形片每半年可与标准测力计比对一次，若指针无法回到零位则需更换变形片，备件成本较低。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
