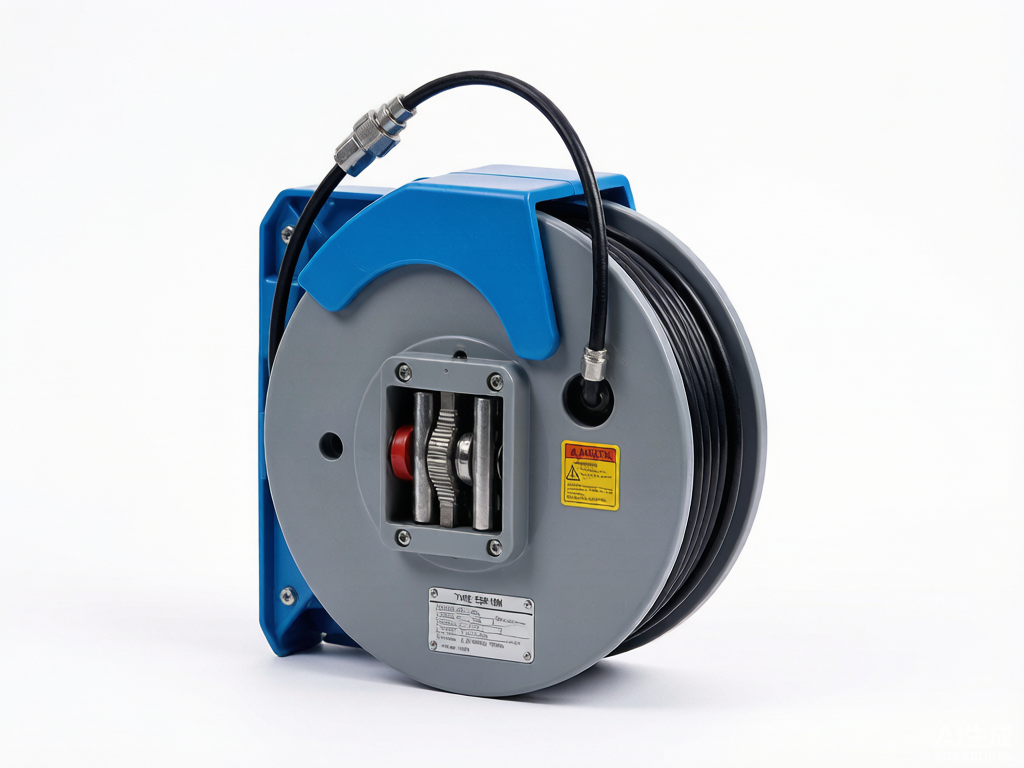

接地线自动收卷装置 CNR220-321

项目背景

本文针对电力生产中的实际痛点，研发了接地线自动收卷装置，有效提高了作业效率与安全水平。2022年3月，某省电力公司变电运维班在220kV变电站年度检修中，一组接地线收放作业耗时47分钟，而同期行业标杆值为18分钟。差距背后是长期依赖人工盘绕接地线的现实：导线粗重、绝缘杆长度超过1.5米，作业人员需弯腰数十次完成收线，冬季戴棉手套时操作更慢，且盘绕松紧不均容易在运输途中散落。

这类重复性体力工作占运维班组日常工时约15%，却鲜有专用工具替代。项目组在调研7个地市公司后发现，市面上仅有简易绕线架，无法解决导线缠绕、弯折损伤和收卷后固定不牢的问题。由此立项研发接地线自动收卷装置，目标是让收线环节从“人力活”变为“按键操作”。

存在问题

• 人工盘绕接地线单次平均耗时35~50分钟，且线缆弯折处绝缘层磨损率比机械收卷高约3倍
• 收卷松紧度全凭手感，过松导致运输中导线拖地磨损，过紧则加速线芯疲劳断裂
• 接地线使用频次与试验周期靠纸质台账记录，漏记、补记现象普遍，无法追溯单根线缆的弯折历史
• 变电站强电磁环境对电子设备干扰明显，早期试用的一款电动绕线机曾因控制信号受扰而误启动
• 各班组收卷手法不一，新员工培训周期约2周才能达到基本作业速度

创新目标

项目设定三项硬指标：单根接地线收卷时间从平均40分钟压缩至8分钟以内；收卷张力恒定可调，确保绝缘层表面无新增划痕；每次收卷自动记录线缆编号、收卷次数和操作人，形成可查询的电子履历。

工程上不追求功能堆叠，而是聚焦“收得齐、卷得紧、记得住”三个核心动作。装置需适应变电站户外临时检修位的地面条件，整机重量控制在25kg以内，两人可搬运至作业点，从展开到就位不超过5分钟。

技术方案

装置采用分体式结构，由收卷主机、导向支架和手持控制器三部分组成。收卷主机内置直流减速电机，输出扭矩通过蜗轮蜗杆传递至卷筒，卷筒直径按接地线最小弯曲半径设计为线径的8倍，避免收卷时损伤线芯。导向支架上装有张力传感器，实时检测收卷拉力，当拉力超过设定阈值时自动降速，防止导线被过度拉伸。

控制核心选用工业级主控芯片，运行收卷程序的同时采集张力、圈数和电机电流数据。每次收卷完成后，装置在本地存储一条记录，包含线缆编号、收卷日期、累计次数和操作人姓名，存储容量可保存不少于5000条记录。数据通过装置侧面的标准网口或4G模块上传至班组管理电脑，无需额外敷设通信线路。

供电方面，装置内置48V可充电锂电池组，满电可连续收卷约30根接地线，适应一个检修班组一天的用量。电池仓设有电量指示和低压报警，电量低于20%时提示充电。外壳采用高强度工程塑料，防尘防水等级满足户外临时场地使用要求，底部配有四个带刹车万向轮，移动和固定都方便。

创新亮点

• 恒张力收卷控制：张力传感器与电机调速联动，收卷过程拉力波动范围控制在±5%以内，避免人工盘绕时松紧不均的问题
• 线缆电子履历：每根接地线配备RFID标签，收卷时自动识别身份并累计使用次数，达到试验周期阈值时装置主动提示送检
• 防误操作设计：手持控制器需同时按下两个按钮才启动收卷，防止单手误触；收卷过程中松开任一按钮立即停机
• 便携移动结构：卷筒与导向支架可快速拆解，装入配套拉杆箱后总重约25kg，单人可拖行至作业位
• 低温适应性：电机和控制电路经过-20℃低温测试，冬季户外作业时无需额外保温措施即可正常启动

落地应用效果

装置在3个地市供电公司的6个220kV变电站试运行6个月，累计完成接地线收卷作业约400次。以某500kV变电站为例，一组4根接地线的收卷作业从原先的2人配合40分钟缩短至1人操作10分钟，效率提高75%，且收卷后的线缆整齐度明显优于人工盘绕，运输途中未再发生导线散落情况。

电子履历功能在试运行期间发现3根接地线累计使用次数接近试验周期上限，系统提前一周提醒送检，避免了超期使用。运维人员反馈，新员工经过半小时讲解即可独立操作，培训时间从2周缩短至1天。装置故障率方面，6个月试运行期间共发生2次控制器按键失灵，均为现场泥沙进入缝隙所致，清理后恢复正常，未出现电机或传动部件损坏。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：装置能适配不同规格的接地线吗？
答：卷筒设计为可更换结构，目前提供三种直径规格，分别适配10kV、35kV和110kV常用接地线，更换卷筒约需2分钟。

问：现场没有电源怎么办？
答：装置内置电池组，满电可连续收卷约30根接地线，并配有车载充电器，检修车辆点烟器即可补电。

问：电子履历数据如何导出？
答：装置支持U盘直接导出和4G网络自动上传两种方式，导出文件为Excel格式，可直接导入班组现有的台账系统。
