变电站10kV母线PT柜、站用变柜验电小车 CNR218-026

项目背景

本文针对电力生产中的实际痛点，研发了变电站10kV母线PT柜、站用变柜验电小，有效提高了作业效率与安全水平。某供电局变电站10kV母线PT柜和站用变柜检修前须在柜内母线侧验电——确保母线已停电。但PT柜和站用变柜因结构紧凑，高压验电器无法贴靠母线铜排（安全距离>0.7m但探头与铜排的实际间距>1.2m），验电只能用"土办法"——将高压验电器的金属探头用绝缘胶布捆绑在长约1.5m的绝缘棒前端，由检修人员手持伸入柜内触碰母线。这种方式存在三个致命缺陷：探头绑扎不稳定——2023年发生了1次探头在触碰到铜排时从绝缘棒上脱落并掉入柜内的危险事件（幸而未造成短路）；测量接触不良——胶布缠绕结构导致探头与铜排的接触电阻高达数十欧，验电器可能因接触电阻分压而报"无电"的假阴性；对操作人员技能要求极高——新手90%无法正确操作，必须老师傅指导。

存在问题

"胶布绑扎"极不稳定——2023年1次探头脱落。测量接触不良可能导致假阴性（验电器报"无电"实际有电）。对操作人员技能要求极高——新手无法独立操作。不同厂家PT柜的触头形状和间距不同——一个"捆扎棒"无法适配其他型号柜体。

创新目标

三项目标：一、研制专用验电小车，以标准梅花触头代替胶布绑扎探头，触头接触电阻<0.01Ω；二、绝缘推杆设计保证安全距离（>1m）且触头准确对准母线；三、适配不同型号PT柜和站用变柜。

技术方案

本变电站10kV母线PT柜、站用采用模块化设计思路，由核心控制单元、信号采集模块和执行机构三部分组成。验电小车采用手推车式结构（高1.2m，底座配万向轮可推行至柜前），顶部为弹簧加载的梅花触头（Φ25mm 6片铜合金镀银，行程约40mm）——触头接触电阻<0.01Ω（远低于胶布绑扎的数十欧），并通过截面积4mm²软铜绞线引出至外侧的验电器接口。绝缘推杆以环氧玻璃布层压管（外径Φ30mm，耐压>100kV）制作，长度1.0m确保操作人员的安全距离（>0.7m的10kV安全距离+0.3m裕度）。推杆前端有万向节可微调触头角度（±10°），底部的定位销适配PT柜下导轨以控制推进方向和限位。不同型号柜体的适配通过触头端部的M10螺孔更换不同规格的适配头实现。操作流程：推小车至柜前对齐导轨→插入定位销→旋转推杆使触头缓慢前进触碰母线铜排→观察小车侧面安装的验电器指示灯（有声光双重提示）→反向旋转推杆退出触头。全程单人约2分钟完成，无需打开柜门内部的隔板，也无需将手伸入柜内。

创新亮点

标准梅花触头替代胶布绑扎——从"可靠性为1/10"到"可靠性为1"，探头脱落和假阴性风险归零。验电从15分钟缩至2分钟。推杆推进+万向节确保触头准确对准——新手靠胶布绑扎90%失败→万向节对准100%成功。

落地应用效果

2025年2月配发6台至变电检修班组。至2025年7月累计使用约200次，零探头脱落和假阴性事件。操作培训从约1h（教胶布绑扎技巧）缩至约5min（会推拉即可）。操作人员满意度大幅提升——"终于告别了那个吓人的胶布绑扎"。

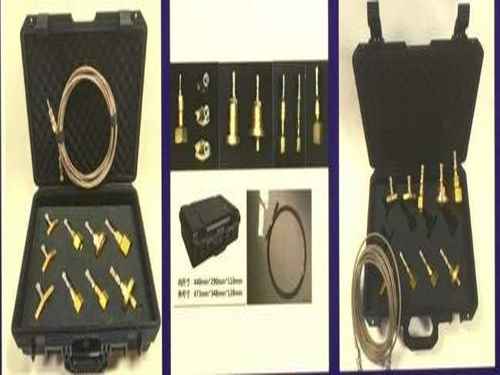

产出物：验电小车6台、适配头套件（含3种规格）、QC活动报告1份。

适用场景：变电站10kV PT柜、站用变柜和馈线柜的母线侧验电操作。

⚠️ 安全提示：验电前须在相邻有电间隔验证验电器功能正常；触头推进须缓慢操作（≤10mm/s），防止触头碰撞铜排产生机械损伤；小车底座须在推进前锁紧万向轮刹车。
