手车式梅花触头专用高效拆卸工具 CNR220-059

项目背景

本文针对电力生产中的实际痛点，研发了手车式梅花触头专用实用拆卸工具，有效提高了作业效率与安全水平。手车式开关柜是电力系统中广泛应用的配电设备，其梅花触头作为动静触头连接的关键部件，长期承受大电流负荷与频繁分合操作，容易因过热、磨损或机械应力而出现接触不良、触指变形等问题。检修人员需定期对梅花触头进行拆解检查、更换或维护，以保证设备接触稳定、运行安全。

传统拆装方式多依赖螺丝刀、扁铲等通用工具，依靠人工撬动或敲击使触指张开。由于梅花触头由多片触指与弹簧紧密组合，各触指间预紧力较大，人工操作难以均匀施力，极易造成触指局部受力过大而变形、散架，甚至损伤内部弹簧，导致触头报废。同时，检修空间狭窄，操作姿势受限，存在工具滑脱伤人或触头弹飞伤眼等安全隐患。

为解决上述问题，本项目从触头结构特点出发，设计一种专用实用拆卸工具，力求在保证触头完好的前提下，实现快速、平稳、安全的拆装作业，降低检修劳动强度，提高现场作业效率。

存在问题

• 施力不均易损伤触头：传统方式依靠人工撬动，各触指受力不一致，容易导致触指弯曲变形或弹簧弹出，造成触头永久性损坏。
• 作业效率低下：每片触指需单独处理，拆装一个梅花触头耗时较长，且操作难度大，影响检修整体进度。
• 安全隐患突出：检修空间狭小，工具易滑脱，存在划伤、碰伤风险；弹簧或触指意外弹出可能伤及眼部或手部。
• 工具适配性差：不同型号的梅花触头尺寸不一，通用工具难以适应，检修人员常需临时制作专用工具，费时费力。
• 缺乏标准化操作：拆装过程依赖个人经验，操作手法差异大，质量难以保证，不利于检修工艺的规范管理。

创新目标

研发一种基于雨伞撑开原理的手车式梅花触头专用拆卸工具，通过连杆机构与弹簧自举设计，实现触头整体均匀撑开与快速回收，达到省力、高效、不损伤触头的目标，并适配多种常见触头规格，提升检修作业的安全性与标准化水平。

技术方案

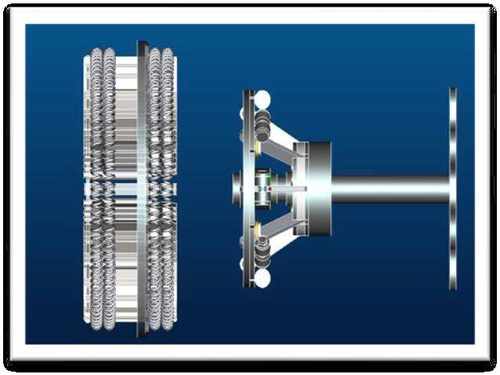

该工具由主杆体、滑动连接头、强力压缩弹簧及四根支撑杆组成。主杆体作为整体支撑骨架，滑动连接头套装于主杆体上，内置强力压缩弹簧，利用弹簧自举原理实现滑动连接头的上下移动。四根支撑杆均匀铰接在滑动连接头与底座之间，形成类似雨伞骨架的连杆机构。

使用时，将工具垂直放入梅花触头中心位置，使底座与触头底部贴合。转动旋转开关，滑动连接头在弹簧作用下沿主杆体上升，促进四根支撑杆向外呈伞形撑开，同时底座径向扩张，从而对触头内壁施加均匀向外的撑力，使各触指同步张开。撑开过程平缓可控，避免冲击力损伤触指或弹簧。拆卸完成后，反向转动旋转开关，支撑杆在弹簧复位作用下迅速收拢，工具即可轻松取出，便于连续作业。

创新亮点

• 仿生结构设计：借鉴雨伞撑开原理，采用连杆机构实现触头整体均匀扩张，避免局部应力集中。
• 弹簧自举省力：内置强力压缩弹簧，利用自举原理辅助撑开，操作轻便，显著降低劳动强度。
• 双向快速操作：正转撑开、反转回收，动作连贯，大幅缩短拆装时间，提升作业效率。
• 保护触头完好：撑开过程平稳可控，有效避免触指散架、变形及弹簧损伤，降低备件损耗。
• 结构紧凑便携：整体尺寸小巧，适用于开关柜内狭窄空间，且无需外接动力源，即拿即用。

落地应用效果

该工具在多个检修班组试用后，反馈良好。检修人员表示，原先需要两人配合、耗时较长的拆装工作，现在一人即可轻松完成，且触头完好率明显提高，未再出现因拆装导致的触指变形或弹簧弹出问题。工具操作简单，培训成本低，新员工也能快速上手，检修效率与安全性均得到显著改善。

产出物：手车式梅花触头专用拆卸工具实物及使用说明书。

适用场景：适用于各类手车式开关柜梅花触头的检修、更换及日常维护作业，尤其适合空间狭窄、触头规格多样的现场环境。

常见问题

Q：该工具是否适配不同规格的梅花触头？

A：工具通过更换不同尺寸的底座或调整支撑杆长度，可适配多种常见触头规格，具体可参照说明书选配。

Q：操作过程中是否会对触头造成二次损伤？

A：不会。工具采用均匀撑开方式，撑力分散至各触指，且过程平缓可控，能有效避免传统撬动造成的变形与弹簧损伤。

Q：工具使用后如何维护？

A：使用后清洁表面粉尘，并在滑动部件涂抹少量润滑脂，存放于干燥处即可。定期检查弹簧及连杆紧固情况，确保性能可靠。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
