简易型电流互感器极性快速检测仪 CNR218-070

项目背景

本文针对电力生产中的实际痛点，研发了简易型电流互感器极性快速检测仪，有效提高了作业效率与安全水平。电流互感器极性测试是继电保护工作中一项基础而关键的环节，其正确性直接影响保护装置动作的稳定性。传统测试方法依赖临时搭建的直流回路和指针式仪表，操作流程繁琐，对人员经验和现场条件要求较高。

在实际作业中，临时接驳点易因接触不良或绝缘处理不当引发安全隐患，而多人配合的测试模式也增加了沟通成本和误操作风险。随着电网设备数量增长和检修窗口收紧，传统方式在效率与安全性上的短板日益凸显。

针对上述问题，项目团队从现场作业实际需求出发，设计了一款简易型电流互感器极性快速检测仪，旨在以更简洁的操作流程、更直观的结果呈现和更稳定的安全保障，替代传统测试手段，提高继保工作的整体效能。

存在问题

• 安全隐患突出：传统测试需临时接驳电源和测量回路，接线端子裸露，易发生触电或短路，尤其在空间狭小的开关柜内风险更高。
• 操作依赖多人配合：传统方法通常需要两人分别操作电源通断和读取表计，配合不畅易导致测试中断或数据误读。
• 结果判读易受干扰：指针式仪表在电池电量不足或现场振动时，指针摆动不稳定，容易造成极性误判。
• 验收效率偏低：每台互感器需多次通断电源并记录表计偏转方向，单组测试耗时较长，影响整体检修进度。
• 电池更换频繁：传统测试仪器耗电较高，现场连续作业时需备足电池，增加物资负担且中断测试流程。

创新目标

设计一款集成化、便携式的极性快速检测仪，实现单人即可完成测试，消除临时接驳环节，以双偏电流表直观显示极性结果，并延长单次充电后的使用时长，从而在保障安全的前提下显著压缩单组测试时间，提高现场验收效率。

技术方案

该检测仪采用一体化结构设计，将测试电源、控制开关、极性指示电路及双偏电流表集成于一个手持式壳体内。测试时，只需将仪器输出线夹持至电流互感器一次侧，二次侧接入专用测试线，无需额外搭建临时回路。内部电路通过控制开关自动切换直流电源方向，驱动电流表指针产生正向或反向偏转，从而判定极性关系。

操作流程分为三步：首先确认互感器一次、二次回路已断开并可靠接地；其次连接检测仪与被试互感器；最后按下测试按钮，观察双偏电流表指针偏转方向，对照标识即可完成极性判断。整个测试过程单人即可完成，单次操作耗时较传统方式大幅缩短。仪器采用低功耗电路设计，电池续航能力较传统设备明显提升，可支撑连续多组测试作业。

创新亮点

• 一体化便携设计：将电源、控制与指示功能集成于手持设备，消除临时接驳点，从源头规避触电和短路风险。
• 单人操作模式：简化测试流程，无需专人配合通断电源，降低沟通成本，提升现场作业灵活性。
• 双偏电流表直观判读：采用双向偏转表头，极性结果一目了然，减少人为读数误差，避免误判。
• 低功耗长续航：改进电路设计，显著延长电池使用周期，减少更换频率，保障连续测试的稳定性。
• 非专门人员易上手：操作步骤简明，培训成本低，有助于在班组内快速推广。

落地应用效果

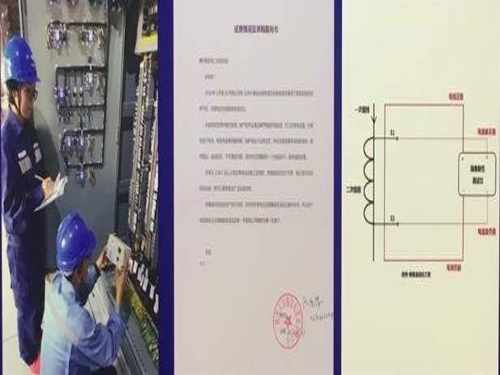

该检测仪已在多个变电站的继电保护验收工作中试用，涵盖不同电压等级和结构的电流互感器。现场反馈显示，单组极性测试时间较传统方式缩短一半以上，且未发生因测试引发的安全事件。操作人员经简短培训后即可独立使用，班组人力配置更加灵活。

产出物：简易型电流互感器极性快速检测仪样机及配套使用说明书。

适用场景：变电站继电保护验收、电流互感器更换后的极性检查、以及日常检修中的极性核对工作。

常见问题

Q：该检测仪适用于所有类型的电流互感器吗？

A：该仪器适用于常规电磁式电流互感器的极性测试，对于特殊结构或超大变比的互感器，建议先进行小电流预试以确认适配性。

Q：测试过程中是否需要断开互感器二次回路？

A：需要。测试前必须断开互感器一次、二次侧所有外部连接，并做好安全接地，防止感应电压或残余电荷影响结果和人身安全。

Q：双偏电流表在强光或夜间环境下读数是否清晰？

A：表盘采用高对比度刻度，并配有背光辅助照明，在常规户外和室内光照条件下均可清晰读数。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
