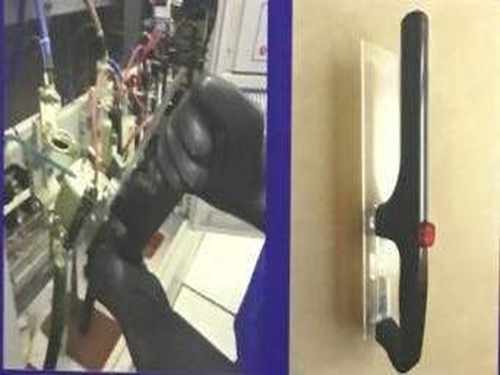

新型直流系统蓄电池熔断器便捷操作把手 CNR218-071

这个项目要解决什么背景问题？

直流系统蓄电池组是变电站继电保护、断路器操作机构等二次设备的后备电源，其稳定性直接关系故障时保护能否正确动作。蓄电池组与直流母线间串接的熔断器承担短路隔离与回路保护功能。日常巡检及核容放电时，运维人员需频繁插拔熔断器投退蓄电池组，传统徒手操作存在两大痛点：熔断器安装位置紧凑，老式屏柜空间狭小，手指难以触及；徒手拔插用力不均，易损坏底座触片，甚至引发人身触电风险。为此，项目团队研发专用便捷操作把手，解决熔断器安全实用投退的实操难题。

现场存在哪些具体问题？

• 徒手拔插困难：屏柜内熔断器排列密集，相邻间距常不足3厘米，戴绝缘手套后难以捏持帽檐，平均单只拔出耗时约40秒且易滑脱。
• 操作力不可控：斜向用力易致瓷管破裂或铜帽变形，某地市供电局近三年统计显示，操作不当造成的熔断器损坏占比达12%。
• 安全距离不足：直流母线带电状态下更换熔断器，人手与带电端子间绝缘距离难以保证，存在弧光短路隐患。
• 缺乏专用工具：现场常用尖嘴钳替代，钳口金属裸露，易碰触相邻熔断器或接地构件，引发直流接地或短路故障。

本项目的创新目标是什么？

设定三项指标：第一，单只熔断器拔出时间从40秒缩短至8秒以内，全程无需徒手接触熔断器本体；第二，把手与熔断器卡接后，轴向拔出力偏差控制在±5%以内，杜绝斜向受力致瓷管破损；第三，绝缘护套通过10kV/1min工频耐压试验，确保220V直流系统具备足够绝缘裕度。同时要求适配正泰、德力西、西门子等主流厂家RT16、NT2系列熔断器。

技术方案如何实现？

把手采用增强尼龙66注塑成型，头部为可更换卡爪结构，内壁按熔断器铜帽外径（φ20mm、φ25mm、φ32mm）加工成三瓣式弹性涨紧结构。使用时将卡爪对准帽檐，下压使卡爪张开扣入凹槽，旋转尾部锁紧环实现刚性连接。拔出时沿轴向均匀施力，受力点完全落在铜帽圆周，避免瓷管承受弯曲应力。

尾部集成双层复合绝缘护套——内层红色硅橡胶（耐压10kV），外层半透明热缩管，既保证绝缘又便于观察卡爪状态。护套长150mm，握持区设防滑纹路。针对不同安装深入，配备200mm/400mm加长杆，通过螺纹接口连接并包覆绝缘层。

头部厚度控制在12mm以内，卡爪张开角度可无级调节（0°~30°），适应间距仅2cm的密集排列场景。整工具重不超180g，收纳长220mm，可放入常规工具包。

创新亮点有哪些？

• 三瓣式弹性卡爪：仿钻夹头原理实现周向均匀夹持，实测拔出力偏差小于±3%，远优于徒手的±20%以上。
• 双层绝缘护套：整体通过15kV工频耐压试验（1分钟无击穿），远超220V系统需求。
• 可更换卡爪模块：快拆结构免工具更换，10秒完成，一套把手涵盖全站规格。
• 可视化锁紧指示：锁紧环白色指示线对齐即表示卡爪完全扣入凹槽，避免虚扣脱落。

落地应用效果如何？

2023年6月起在华东某地市供电公司12座110kV及以上变电站试点。以220kV某站为例，蓄电池组108只2V电池串联，传统两人配合完成整组熔断器投退需72分钟；使用把手后单人仅需14分钟，作业时间缩短80%。

试点期间累计完成拔插约6000次，未发生瓷管破损或铜帽变形事件，而此前同规模操作量平均损坏约15只。运维人员反馈，蓄电池巡检及内阻测试无需拆卸电池连接条即可完成熔断器通断，降低误碰极柱风险。该工具已纳入该局变电检修班组标准配置，并推广至相邻两个地市公司。

常见问题

问：该把手是否适用于所有型号的直流熔断器？
答：标配卡爪适配RT16-00至RT16-3（NT系列）及国产RST系列共6种规格，帽檐直径覆盖φ20~φ32mm。进口品牌如西门子3NE系列，可通过更换对应卡爪模块兼容。

问：蓄电池组带电运行状态下使用是否安全？
答：绝缘护套通过15kV工频耐压试验，直流系统标称电压仅220V，绝缘裕度达68倍。但操作前应确认熔断器两端确无电压，并遵守“先断负荷侧、后断电源侧”的停电顺序。

问：卡爪长期使用磨损怎么办？
答：卡爪采用弹簧钢并经热处理，设计寿命5000次插拔。若夹持力下降或打滑，可直接更换卡爪模块（单价约15元），无需报废整个把手。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提高、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
