全方位防护型新型端子箱 CNR218-074

项目背景

本文针对电力生产中的实际痛点，研发了全方位防护型新型端子箱，有效提升了作业效率与安全水平。传统端子箱多采用固定百叶窗通风，防护等级较低，在沿海多风、多雨、多尘环境下，常出现内部凝露、积灰、小动物侵入等问题，导致端子氧化、绝缘下降，甚至引发短路故障。随着电网设备对稳定性的要求不断提高，端子箱的防护性能已成为影响设备安全运行的重要因素。

针对上述问题，检修部门结合现场运行经验，提出研制一种全方位防护型新型端子箱。该成果旨在通过结构新型和材料工艺改进，解决传统端子箱在防水、防潮、防风、防尘等方面的不足，为端子提供稳定、洁净的内部环境，降低设备故障率，减少运维工作量。

存在问题

• 密封性能不足：传统端子箱门体与箱体之间采用直角搭接，密封条难以完全贴合，雨水易从缝隙渗入，导致内部受潮。
• 通风与防潮矛盾：固定百叶窗通风虽能散热，但无法阻隔湿气和灰尘，在潮湿天气下内部凝露严重，加速金属件腐蚀。
• 防风能力弱：普通门锁和合页在强风作用下易变形，箱门被吹开或损坏，造成设备暴露。
• 箱内布局杂乱：内部元件安装缺乏统一规划，接线凌乱，不利于散热和检修操作。
• 顶盖结构单薄：传统平顶盖易积水，长期浸泡导致锈蚀，降低使用寿命。

创新目标

设计一种结构紧凑、密封稳定、通风可控、防风防雨的端子箱，使其在恶劣天气下仍能保持内部干燥清洁，同时便于运维人员操作，延长设备使用寿命，减少非计划停电。

技术方案

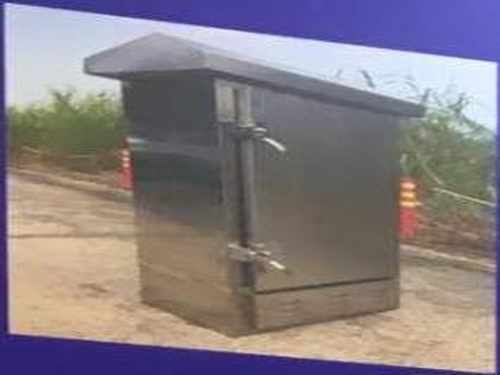

全方位防护型新型端子箱采用框架式结构，主箱体选用高强度材料，整体刚度好。箱体顶部设计为双层结构，并加装防风扣，既增强抗风能力，又避免顶盖积水。箱体侧面设置阀式密封可调控通风装置，该装置可根据天气环境和运维需求进行开闭调节。在潮湿或雨天，关闭通风口，依靠内部空气干燥剂吸收湿气；在干燥季节或需散热时，打开通风口，实现自然对流。通风口内侧装有过滤网，防止灰尘和小动物进入。

箱门采用e型鹰车门密封设计，门框四角做成圆弧形，配合e型胶条，解决了直角部位难以密封的难题。门体上安装三点式把手，锁紧时门体与箱体均匀受压，密封条压缩量一致，有效提高密封效果。箱体底部预留适量电缆孔，并配置封堵附件，便于电缆接入后封堵，防止潮气沿电缆进入。箱内元件布局按功能分区，接线端子排列整齐，并设置走线槽，使箱内整洁有序。

创新亮点

• 阀式可调控通风：通风口可灵活开闭，兼顾散热与防潮，避免传统固定通风的弊端。
• 双层顶盖与防风扣：增强结构强度，防止强风掀盖，同时避免顶面积水。
• e型鹰车门密封：四角圆弧设计配合e型胶条，解决直角密封难题，防水防尘效果显著。
• 三点式把手锁紧：使门体受力均匀，密封条压缩一致，提高整体密封可靠性。
• 框架式内部布局：元件分区安装，走线清晰，便于散热和检修，提升运维效率。

落地应用效果

该新型端子箱已在多个变电站试点应用，涵盖不同气候区域。应用结果表明，在台风、暴雨、高湿等恶劣天气下，箱内保持干燥，无凝露、无进水现象，端子无锈蚀，绝缘性能稳定。运维人员反馈，箱门开闭顺畅，密封条老化速度明显减缓，日常巡视和端子检查工作量大幅降低。同时，箱内整洁的布局使得故障排查时间缩短，提高了检修效率。

产出物：全方位防护型新型端子箱样机及配套图纸、技术说明书、现场应用报告。

适用场景：适用于沿海多风、多雨、多尘地区的变电站、发电厂及工矿企业配电装置中的端子箱、机构箱等户外设备。

常见问题

Q：阀式通风装置如何实现自动调节？

A：该装置为手动调节，运维人员根据天气预报或现场湿度情况，通过操作手柄开启或关闭通风口。设计上考虑了操作的便捷性，无需工具即可完成。

Q：e型胶条在低温环境下是否会变硬失效？

A：选用的是耐候性橡胶材料，在常见低温范围内仍能保持弹性。经过现场冬季运行验证，密封效果未受影响。

Q：该端子箱是否适用于已有设备改造？

A：目前为整体更换方案，但箱体尺寸和安装孔位可依据现场基础定制，因此可适应多数现有基础的改造需求。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
