基于ZigBee技术的变电站智能照明控制系统 CNR218-073

项目背景

本文针对电力生产中的实际痛点，研发了ZigBee技术的变电站智能照明控制系统，有效提升了作业效率与安全水平。变电站户外高压场地照明系统长期依赖人工巡检和就地控制，灯具数量多、分布散，运行管理粗放。传统照明回路需敷设大量控制电缆，施工成本高，且后期线路老化、故障排查困难，难以适应精益化管理要求。

同时，户外场地光照条件随昼夜和天气变化明显，固定时段或常亮模式造成电能浪费，灯具寿命缩短。检修、巡视等不同作业场景对照明需求差异大，缺乏灵活调节手段，影响作业效率和安全保障。

针对上述问题，项目组研发了基于ZigBee技术的变电站智能照明控制系统，在不新增控制电缆的前提下，利用无线物联网技术实现灯具的智能感知与远程管控，为户外照明提供实用、节能、可扩展的解决方案。

存在问题

• 控制方式落后：传统照明依赖就地开关或定时器，无法根据现场光照和作业需求自动调节，管理被动。
• 布线改造成本高：新增控制回路需敷设大量电缆，施工周期长，且户外环境线路易老化，维护工作量大。
• 能源浪费严重：常亮或固定时段照明造成电能浪费，灯具长期全功率运行也缩短了使用寿命。
• 场景适应性差：检修、巡视、应急等不同场景对照明需求差异大，传统方式难以灵活切换，影响作业效率。
• 运维管理困难：灯具状态无法实时监测，故障发现滞后，远程控制能力缺失，管理效率低。

创新目标

建立一套基于ZigBee无线通讯的智能照明控制系统，实现灯具的感光、定时、场景化控制，支持远程监测与调节，在降低能耗的同时提高照明管理效率和变电站运行安全性。

技术方案

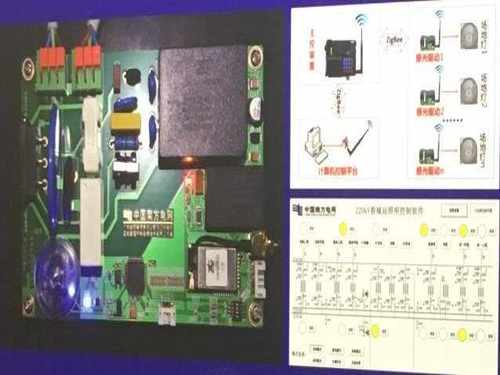

系统由感光驱动模块、ZigBee无线通讯网络和后台管理软件组成。感光驱动模块串联在原有灯具供电回路中，不改变现有主回路结构，即可采集环境光照度并执行本地控制逻辑。各模块通过ZigBee协议自组网，将灯具状态和光照数据上传至管理终端，同时接收远程控制指令。

系统支持感光控制、定时控制、深入控制等多种模式，可根据现场光照条件自动开关灯或调节亮度。控制方式涵盖全自动、单独控制、全部控制、间隔控制等，满足不同作业场景需求。后台软件可实时显示灯具运行状态，支持远程开关、亮度调节和故障告警，运维人员无需到现场即可完成管理操作。

创新亮点

• 无线自组网：采用ZigBee技术，灯具间无线互联，无需新增控制电缆，大幅降低改造成本和施工难度。
• 多模式智能控制：集成感光、定时、深度控制，结合全自动、单独、全部、间隔等控制方式，准确匹配不同场景。
• 能耗改进：根据光照和作业需求自动调节灯具亮度与开关状态，有效降低电能消耗，延长灯具寿命。
• 远程运维管理：实时监测灯具工作状态，支持远程开关和亮度调节，故障可及时发现处理，提升管理效率。
• 高可扩展性：无线通讯架构便于后期增加灯具或扩展功能，系统升级维护方便，适应变电站持续发展需求。

落地应用效果

该系统已在多个变电站户外场地投运，运行稳定。实际应用表明，照明系统可根据自然光照和作业场景自动调节，减少了不必要的照明时长和亮度，能耗较传统方式明显下降。同时，运维人员通过远程管理平台即可掌握灯具状态，故障响应速度大幅提升，减少了现场巡检频次。

产出物：基于ZigBee的智能照明控制系统一套，包含感光驱动模块、无线通讯网关、后台管理软件及安装调试规范。

适用场景：适用于变电站户外高压场地、配电装置区、道路照明等需要灵活控制与节能管理的场所，也可推广至其他工业厂区照明系统。

常见问题

Q：系统改造会影响原有照明回路正常运行吗？

A：不会。感光驱动模块串联在原有灯具回路中，不改变主回路结构，即使模块故障，灯具仍可通过旁路维持基本照明，保障现场安全。

Q：ZigBee无线通讯在变电站强电磁环境下可靠吗？

A：ZigBee采用2.4GHz频段和抗干扰设计，在变电站户外环境下通讯稳定。实际应用中可根据现场情况增设路由节点，确保信号涵盖和通讯可靠性。

Q：系统后期维护和扩展是否方便？

A：方便。系统采用无线组网，新增灯具或扩展控制区域时无需布线，只需加装模块并配置入网即可。后台软件支持远程升级，维护成本低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
