航空插头连接电缆在变电站10kV线路保护中的应用 CNR218-089

项目背景

本文针对电力生产中的实际痛点，研发了航空插头连接电缆在变电站10kV线路保护，有效提高了作业效率与安全水平。在变电站10kV线路保护系统中，微机保护装置与一次设备的使用寿命存在明显差异。保护装置因电子元件老化、技术更新等原因，通常需要在使用周期内更换多次，而一次设备如开关柜、变压器等则服役更久。这种寿命不匹配导致每次保护装置更换都需安排停电作业，直接影响用户供电的连续性。

传统更换流程涉及二次回路重新设计、开关柜门改造、二次线更换等多项工作，工序复杂且耗时较长。随着电网对供电稳定性要求不断提高，减少停电时间、简化更换流程成为继保专门亟需解决的问题。本成果从保护装置与外部回路的连接方式入手，探索一种可快速拆装、重复使用的标准化接口方案。

存在问题

• 停电时间长：传统更换保护装置需先拆除旧装置，再逐根核对并接入二次线，整个过程往往需要数小时甚至更久，期间线路被迫停运。
• 重复接线易出错：每台保护装置背板端子数量多，现场接线依赖人工核对图纸，多次拆装后容易出现错接、漏接，影响保护动作稳定性。
• 配套改造工作量大：新老装置端子排布不同，常需重新设计二次回路，更换开关柜门板或增加转接端子，额外增加施工量和材料成本。
• 人力物力浪费：每次更换都需二次专业班组全程参与，涉及设计、施工、调试多个环节，重复投入明显，不利于精益化管理。

创新目标

设计一种基于航空插头连接电缆的保护装置接口方案，将保护装置背板接线统一分配至标准化航空插头，使装置更换时只需插拔连接器即可完成回路切换，无需改动柜内二次线，从而大幅缩短停电时间，降低更换成本，并提高接线准确性和运维效率。

技术方案

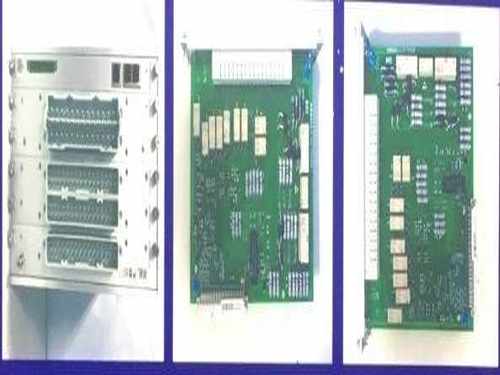

本方案的核心是梳理保测装置的背板接线，按照功能逻辑（如交流电流、电压、开关量输入、出口跳闸、合闸、信号等）进行分组，每组通过专用航空插头与装置侧插座对接。装置侧安装固定插座，电缆侧预制好带航空插头的连接线束，两端一一对应，确保插拔即通。

实施时，先对现有保护装置进行测绘，记录所有端子定义，再设计航空插头的芯数分配和引脚定义，制作转接电缆。更换保护装置时，只需断开电源，拔下旧装置上的所有航空插头，拆下装置固定螺丝，换上新装置后按标识插回插头，上电测试即可。整个过程无需触碰柜内二次线，也无需改动开关柜门。

创新亮点

• 标准化接口：将分散的背板端子整合为统一航空插头，接口形式固定，不同厂家装置可通过转接电缆适配，减少重复设计。
• 即插即用：更换装置时无需重新接线，插拔操作简单，普通检修人员经培训即可完成，降低对高技能人员的依赖。
• 防误设计：航空插头采用不同芯数和定位结构，防止错插，同时每根电缆均有标识，进一步避免接线错误。
• 节省空间与成本：省去开关柜门改造和二次线更换费用，缩短停电时间带来的供电收益更显著。
• 利于精益管理：连接电缆可重复使用，备件管理简单，更换记录清晰，便于后期维护和追溯。

落地应用效果

本方案已在多个10kV线路保护屏柜中试点应用。现场更换一台保护装置的时间由原来的数小时缩短至半小时以内，停电时间大幅减少，用户供电可靠性得到提升。同时，因无需重新设计二次回路和更换二次线，单次更换成本明显下降，人力投入也显著减少。

产出物：航空插头连接电缆套件（含装置侧插座、电缆侧插头、转接电缆）、标准化接线图纸、现场更换作业指导书。

适用场景：变电站10kV线路保护装置更换，以及其他需要频繁更换二次设备的场合，如备自投、测控装置等。

常见问题

Q：航空插头连接是否会影响保护装置的抗干扰性能？

A：航空插头采用金属外壳和屏蔽层，接线时保持屏蔽层良好接地，可有效抑制电磁干扰。实际测试中，保护装置的各项性能指标均适应要求。

Q：不同厂家保护装置的端子定义不同，如何适配？

A：本方案通过定制转接电缆实现适配。更换装置时，只需更换转接电缆，柜内航空插座和连接电缆保持不变，无需改动二次回路。

Q：插头长期使用后接触不良怎么办？

A：航空插头设计有锁紧机构，正常插拔次数可达数千次，接触电阻稳定。运维中可定期检查插头紧固情况，必要时更换插头，成本较低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
