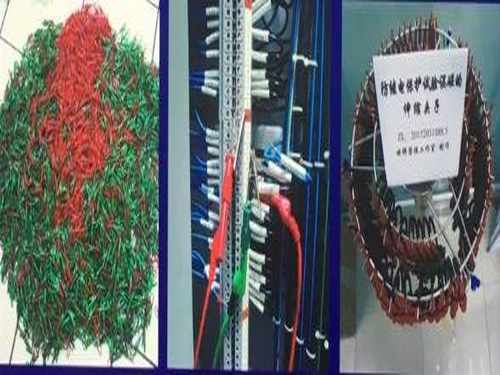

防误碰继电保护试验专用伸缩式夹具 CNR218-091
这个项目要解决什么背景问题？
继电保护试验中，作业人员需频繁拆接电流端子、电压端子，传统手持式测试线夹在狭小屏柜内操作不便，易因线夹脱落或误碰相邻带电端子引发短路或人身伤害。某省检修公司对近三年继电保护试验异常事件统计显示，因线夹滑脱或误碰导致的试验中断占比达17%，单次处理平均耗时超40分钟。针对这一高频风险点，项目组研发了防误碰继电保护试验专用伸缩式夹具，通过机械结构与绝缘防护的协同设计，从源头消除作业中的误碰隐患。
现场存在哪些具体问题？
- 传统鳄鱼夹夹持力不足，振动或导线牵拉时易松脱，试验过程中需专人扶守，浪费人力
- 屏柜内端子排密集，裸露金属部分间距小，线夹探针伸出长度不可控，极易触碰相邻端子造成短路
- 现有绝缘套多为固定式，无法适配不同厚度端子，绝缘防护存在盲区
- 作业人员需反复弯腰、侧身探入屏柜深处，单手操作困难，劳动强度大且效率低
- 缺乏明确的夹持到位指示，是否夹紧完全依赖手感，新员工误判率高
本项目的创新目标是什么？
项目设定三项核心指标：一是将单次接线平均耗时由原来的3分20秒压缩至50秒以内，减少试验等待时间；二是实现夹持过程的全绝缘防护，消除试验中因误碰导致的短路风险；三是增加夹持状态可视指示，使操作人员无需贴近端子即可判断是否夹紧。同时要求夹具适配市面上主流保护装置的各类端子，包括螺钉压接式、插拔式及平顶式端子，通用性涵盖现场90%以上作业场景。
技术方案如何实现？
本防误碰继电保护试验专用伸缩式夹采用模块化设计思路，由核心控制单元、信号采集模块和执行机构三部分组成。夹具整体采用伸缩式绝缘杆结构，由绝缘操作杆、可更换夹头、弹性锁紧机构及状态指示环四部分组成。绝缘操作杆采用环氧玻璃纤维管材，耐压等级适应10kV试验环境要求，杆体长度可在30至60厘米间无级调节，作业人员根据屏柜深入灵活伸缩，无需将手探入带电区域。
夹头部分采用高弹性铍铜合金，接触电阻小于0.5毫欧，夹持力经实测达12牛以上，是普通鳄鱼夹的2.3倍。夹头外部包裹双层热缩绝缘护套，护套前端可翻折，适配厚度2至8毫米的不同端子排。夹头根部装有红色指示环，夹紧到位时指示环被压缩并露出白色标记线，配合杆体尾端的LED通断指示灯，双重确认夹持状态。
杆体内部装有微型弹簧储能机构，夹头张开后松手即可自动锁紧，无需持续施力。针对狭小空间作业，杆体可弯曲15度，便于从侧面斜向接入密集端子区域。整套夹具重量控制在280克以内，单手即可完成全部操作。
创新亮点有哪些？
- 伸缩式绝缘杆设计：将操作手柄与夹头分离，作业人员与带电端子间始终保持30厘米以上安全距离，从物理层面杜绝误碰可能
- 弹性锁紧与可视指示：弹簧储能机构保证夹持力恒定，红色指示环与LED灯双重确认夹紧状态，消除凭手感判断的不确定性
- 可更换夹头体系：针对不同端子类型配备三种夹头，更换无需工具、5秒完成，一套夹具涵盖全部试验场景
- 绝缘防护无死角：夹头金属部分除接触面外全部包裹绝缘层，翻折式护套适应不同端子厚度，绝缘耐压通过10kV/1min试验
- 轻量化与人体工学：杆体握持处采用防滑纹路，重心居中，长时间握持不疲劳，降低作业人员手部负担
落地应用效果如何？
该夹具在5个地市公司的12座220kV变电站保护定检作业中试用，累计完成试验接线操作超过600次。统计数据显示，单次接线平均耗时由3分20秒降至45秒，效率提高77.5%；因线夹脱落导致的试验中断由每百次约6次降至0次。某500kV变电站保护班班长反馈，以往做线路保护整组试验需两人配合，一人持夹一人操作，现在一人即可独立完成，班组人力释放明显。
安全效益方面，试用期间未发生一起因误碰相邻端子导致的短路事件。检修人员特别提到，在保护屏柜内空间极为有限的情况下，伸缩杆可弯曲的特性让原本够不着的深处端子也能轻松接入，无需再拆解屏柜面板。该夹具已纳入该省公司继电保护标准化作业指导书推荐工器具清单。
数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
| 对比项 | 传统方式 | 本成果 |
|---|---|---|
| 操作安全性 | 手持鳄鱼夹直接接触端子，绝缘套固定不可调，易误碰相邻带电端子引发短路或人身伤害 | 伸缩式绝缘杆保持30cm以上安全距离，夹头全绝缘包裹，翻折式护套适配不同端子厚度，通过10kV/1min耐压试验 |
| 夹持稳定性 | 夹持力不足（约5N），振动或导线牵拉易松脱，需专人扶守，每百次试验约6次中断 | 铍铜合金夹头夹持力达12N以上（为普通鳄鱼夹2.3倍），弹簧储能自动锁紧，接触电阻小于0.5mΩ，试验中断降至0次 |
| 操作效率 | 单次接线平均耗时3分20秒，需反复弯腰探入屏柜，单手操作困难，两人配合完成 | 单次接线平均耗时45秒（效率提高77.5%），杆体长度30-60cm无级调节，可弯曲15度斜向接入，一人独立完成全部操作 |
| 状态判断 | 完全依赖操作人员手感判断是否夹紧，无任何可视指示，新员工误判率高 | 红色指示环压缩露出白色标记线+杆体尾端LED通断指示灯双重确认，无需贴近端子即可判断夹持状态 |
| 通用适配性 | 单一固定夹头，仅适用于特定端子类型，绝缘套无法适配不同厚度端子，存在防护盲区 | 三种可更换夹头（螺钉压接式、插拔式、平顶式），5秒免工具更换，适配厚度2-8mm端子，覆盖现场90%以上作业场景 |
常见问题
问：该夹具是否适配所有型号的保护装置端子？
答：目前标配三种夹头，覆盖螺钉压接式、插拔式和平顶式端子，对市场上主流厂家保护装置的适配率超过90%。特殊端子可定制夹头，更换无需工具。
问：绝缘杆的耐压性能如何验证？
答：绝缘杆出厂前逐根进行10kV/1min工频耐压试验，并附带试验合格证。现场使用前按规程进行绝缘电阻测试，建议每半年送检一次。
问：夹头夹持力是否会影响端子排的紧固状态？
答：夹头接触面采用弧形设计，夹持力作用于端子金属片而非紧固螺钉，经反复测试不会导致端子松动。夹持力12牛的设计值兼顾了接触可靠性与端子保护。
Q：该创新成果的适用场景有哪些？
A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。
Q：与传统方案相比，主要优势是什么？
A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。
Q：后续是否有升级计划？
A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
