主变压器油杯拆装辅助环 CNR220-270

项目背景

本文针对电力生产中的实际痛点，研发了主变压器油杯拆装辅助环，有效提高了作业效率与安全水平。主变压器是变电站的核心设备，其油杯内硅胶用于吸附油枕呼吸过程中进入的潮气，保障绝缘油性能。硅胶需定期更换，传统拆装方式依赖操作人员徒手旋转油杯盖，作业效率受制于现场空间和操作姿势。

实际检修中，油杯多位于变压器顶部或侧壁，位置较高且空间狭窄，操作人员难以稳定施力。遇雨雪或大风天气，湿滑环境进一步增加拆装难度，甚至可能因用力不当导致油杯螺纹损伤或密封面破坏，引发渗漏隐患。

针对上述问题，项目组设计了一款专用拆装辅助工具，通过结构改进降低操作难度，提高更换硅胶作业的稳定性与效率，保障设备稳定运行。

存在问题

• 操作空间受限：油杯安装位置特殊，徒手操作时手臂活动范围不足，难以正常发力。
• 天气影响明显：雨雪天气下油杯表面湿滑，握持不稳易打滑，影响作业安全。
• 易损伤部件：徒手旋转时力量不均，可能造成油杯螺纹磨损或密封面损坏，增加维修成本。
• 效率偏低：单个油杯拆装耗时较长，在多台变压器检修时，累计时间消耗明显。
• 缺乏专用工具：现场普遍使用通用扳手或徒手操作，缺少针对油杯结构的专用适配工具。

创新目标

研制一种结构简单、操作便捷、适配性强的油杯拆装辅助环，使单人即可快速完成拆装，降低外部因素干扰，减少部件损伤风险，提升检修作业效率。

技术方案

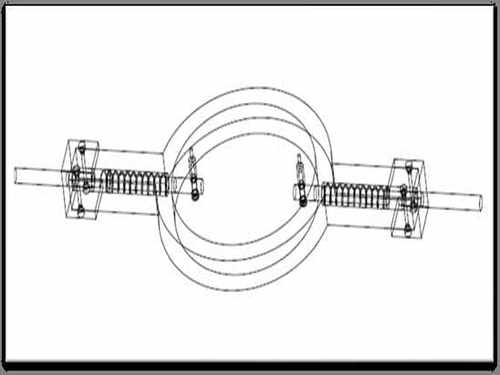

辅助环采用环形带手柄结构，主体由工具钢制成，具备较高机械强度和耐磨性。环体上设置三个卡销——一个固定插销和两个活动插销，用于与油杯孔位准确对接。手柄处包裹橡胶套，增加握持舒适度并防滑。

使用时，操作人员双手握住两侧手柄，将辅助环套在油杯盖上，使固定插销对准油杯孔位。大拇指按压顶针插销，使活动插销收缩，待辅助环完全嵌入后松开拇指，插销弹入孔位实现锁定。随后旋转手柄即可带动油杯盖转动，完成拆卸或安装。该设计适配不同尺寸的旋盘式油杯，无需调整即可通用。

创新亮点

• 结构适配性：环形加手柄设计，可匹配多种规格旋盘式油杯，通用性强。
• 操作便捷性：双手持握、拇指按压即可完成锁定与解锁，单人可独立操作。
• 防损伤设计：卡销与孔位精准配合，受力均匀，避免油杯螺纹和密封面受损。
• 环境适应性：手柄橡胶套防滑，在湿滑环境下仍能稳定握持，降低天气影响。
• 材质可靠性：工具钢材质保证长期使用不变形，维护成本低。

落地应用效果

该辅助环已在多个检修现场试用，操作人员反馈良好。拆装时间较传统方式明显缩短，尤其在空间狭窄或天气不佳时优势更为突出。未再出现因拆装导致的油杯损坏情况，检修质量得到保障。

产出物：主变压器油杯拆装辅助环实物及使用说明。

适用场景：各电压等级主变压器油杯硅胶更换作业，尤其适用于户外变电站及空间受限场合。

常见问题

Q：辅助环是否适用于所有型号的油杯？

A：辅助环设计为通用型，可适配常见旋盘式油杯。对于特殊尺寸油杯，可通过更换卡销位置或调整环体尺寸实现兼容。

Q：操作时是否会对油杯造成损伤？

A：不会。辅助环通过卡销与油杯孔位配合，旋转时受力均匀，避免了徒手操作时因受力不均导致的螺纹磨损或密封面损坏。

Q：在雨天或湿滑环境下能否正常使用？

A：可以。手柄处橡胶套提供良好防滑性能，即使手部或油杯表面有水渍，也能稳定握持和操作，有效降低天气因素影响。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
