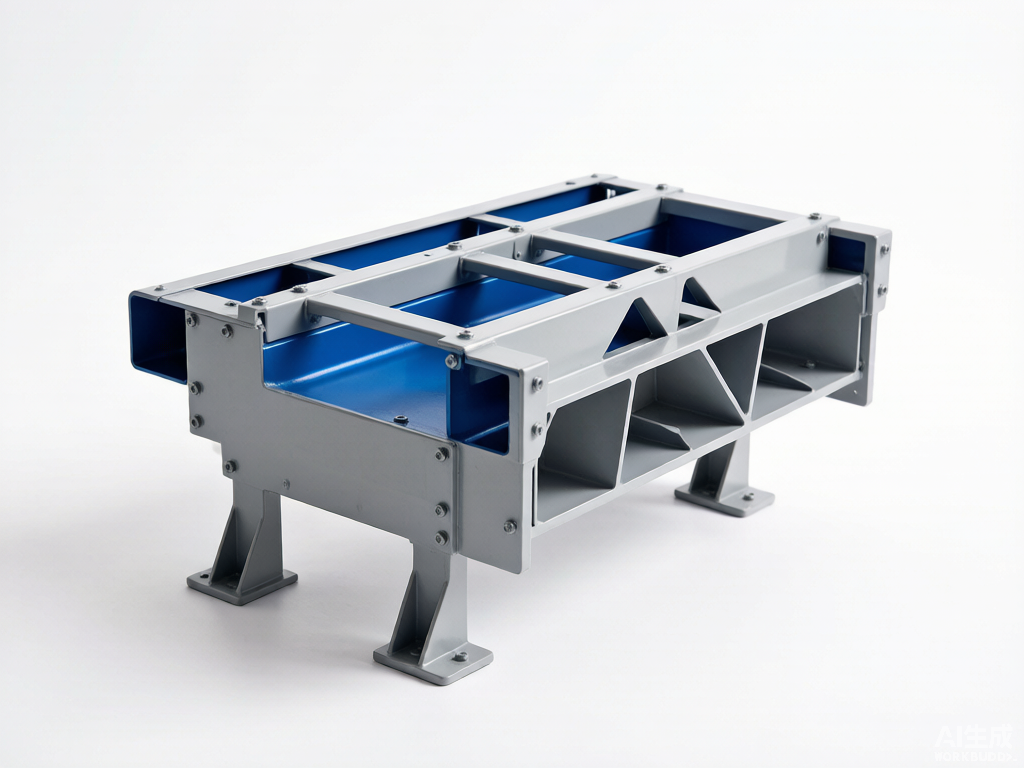

多线分隔抗震电缆托架：提升变压器接线安全性的创新解决方案 CNR218-328

项目背景

本文针对电力生产中的实际痛点，研发了多线分隔抗震电缆托架：提升变压器接线安全，有效提升了作业效率与安全水平。电力系统中，变压器二次接线端子处的电缆管理直接影响设备运行安全。实际运行中，该部位电缆数量较多、走向复杂，长期存在排列混乱、相互缠绕的问题，不仅增加日常维护难度，也在外力作用下对端子形成额外应力。

地震等自然灾害发生时，电缆晃动会对接线端子产生冲击，可能导致端子受力变形甚至损坏，进而影响供电可靠性。传统固定方式难以兼顾电缆分隔与抗震缓冲，这一矛盾在运检工作中逐渐凸显。

针对上述问题，项目团队研发了一种多线分隔抗震电缆托架，通过结构设计同时解决电缆分隔管理和抗震防护两项需求，为变压器二次接线端子提供新的安全防护手段。

存在问题

• 电缆排列混乱。二次接线端子处电缆缺乏有效分隔，多条电缆相互交叉缠绕，影响接线清晰度和日常检修效率。
• 抗震性能不足。传统托架对电缆约束方式单一，地震时电缆晃动幅度较大，冲击力直接传递至接线端子。
• 端子受力变形风险高。电缆自重及外力通过固定点集中作用于端子，长期运行易造成端子机械损伤。
• 防护手段单一。现有措施多侧重固定，缺少兼顾分隔、缓冲和承载的综合方案，难以适应不同工况。
• 产业化基础薄弱。相关改进多停留在个别现场处理，缺少可复制、可推广的标准化产品。

创新目标

项目目标是研制一种兼具多线分隔与抗震缓冲功能的电缆托架，实现电缆有序排列，降低地震等外力对接线端子的冲击，提升变压器二次接线端子的运行安全性，并为后续产业化应用提供结构方案和验证基础。

技术方案

托架本体采用多线分隔结构布局，通过分隔单元将多条电缆分别约束在独立通道内，避免电缆之间交叉和缠绕。分隔结构同时起到定位作用，使电缆走向清晰，便于检修识别和日常维护。

抗震设计是托架的另一核心。托架在电缆与接线端子之间形成缓冲环节，当外部冲击或地震发生时，托架先承受并分散部分冲击力，减少传递至端子的应力，从而降低端子受力变形的可能。

操作流程上，先将托架安装于变压器二次接线端子附近，再按分隔通道逐条敷设并固定电缆，确认电缆排列有序、约束可靠后接入端子。检修时可依据通道定位快速识别对应电缆，减少误操作。

创新亮点

• 多线分隔：分隔通道使多条电缆各自独立，避免交叉缠绕，提升接线清晰度。
• 抗震缓冲：托架在电缆与端子之间形成缓冲，明显减少外力对接线端子的直接冲击。
• 端子保护：通过分散受力，降低端子受力变形风险，保护二次接线端子。
• 维护便利：电缆排列有序，检修时定位清晰，减少排查时间。
• 推广潜力：结构方案可适应不同电压等级变压器二次接线端子，具备复制推广条件。

落地应用效果

目前该托架处于实验室环境验证阶段，已制作详细模型并附原理图，用于展示结构和工作原理。验证重点包括电缆分隔效果、抗震缓冲表现以及对端子的保护作用。

从应用前景看，该托架可应用于各电压等级变压器二次接线端子处，在地震多发地区其抗震性能尤为重要。产业化前仍需开展市场调研、成本控制和生产工艺优化等评估工作。

产出物：多线分隔抗震电缆托架模型、结构原理图及实验室验证数据。

适用场景：各电压等级变压器二次接线端子处，尤其适用于地震多发地区。

常见问题

Q：该托架目前处于什么阶段？

A：目前处于实验室环境验证阶段，已完成模型制作和原理图设计，尚未进入产业化应用。

Q：托架的核心作用是什么？

A：核心作用是对多条电缆进行分隔管理，并在地震等外力作用下缓冲冲击，减少端子受力变形。

Q：产业化还需要做哪些工作？

A：需要开展市场调研、成本控制、生产工艺优化以及收益效果评估，确保经济和社会效益兼顾。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
