开关机械特性测试仪通用二次回路快速接线工具 CNR218-169

项目背景

本文针对电力生产中的实际痛点，研发了开关机械特性测试仪通用二次回路快速接线工，有效提升了作业效率与安全水平。开关机械特性测试是变电检修中的常规试验项目，测试前需将测试仪二次回路接入开关端子排，测试结束后再拆除。这一拆一接看似简单，却长期依赖人工逐芯操作，是试验流程中耗时且易出错的环节。

传统接线方式需要试验人员逐根辨认线芯、逐一拆接，工序繁琐，对端子排的反复插拔还容易造成端子损伤。更关键的是，二次回路一旦错接或反接，可能引发保护误动等电网风险，因此作业过程中需要反复核对，进一步拉长了停电时间。

基于这一现场痛点，本项目研制了一套通用型二次回路快速接线工具，目标是简化拆接工序、降低作业风险、缩短开关机械特性测试的停电时长。

存在问题

• 拆接工序繁琐。传统方式需逐芯拆接二次回路，单次测试前后均要重复操作，占用大量人工工时。
• 端子排易损坏。反复插拔和工具使用不当，容易造成端子排松动、变形或损伤，影响后续接线稳定性。
• 错接反接风险高。二次回路线芯多、标识易混淆，人工接线存在错接、反接可能，可能引起保护误动等电网风险。
• 停电时间偏长。拆接线耗时直接拉长开关机械特性测试的整体停电窗口，影响电网供电稳定性。
• 工具通用性不足。不同型号端子排结构存在差异，原有接线方式缺乏通用、稳定的对接手段。

创新目标

研制一种可适配不同型号端子排、操作简便、连接稳定的二次回路快速接线工具，在保证接线正确性的前提下，大幅压缩拆接线时间，降低作业风险和端子损伤，形成可在全网推广的实用化成果。

技术方案

该工具采用圆锥形螺纹结构设计，可与不同型号的端子排实现稳定对接，螺纹旋进方式保证了接触的稳定性，避免因接触不良导致测试数据异常。工具同时配置直插式香蕉接口，与测试仪二次回路连接时可直接插接，省去逐芯拆接步骤。

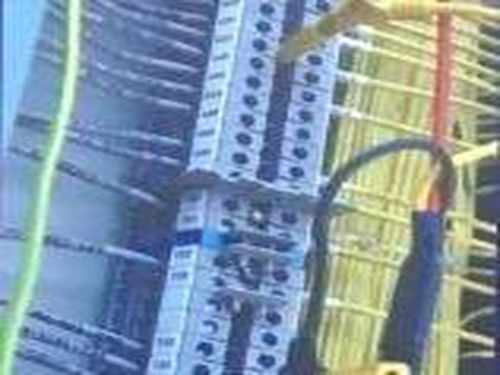

操作流程上，试验人员先将工具通过圆锥形螺纹端与端子排对接固定，再将测试仪二次回路接入直插式香蕉接口，即可完成回路连接；测试结束后反向操作即可快速拆除。整个过程无需逐芯辨认和反复插拔，接线正确性由工具结构本身保证。

该方案兼顾了通用性与效率：圆锥螺纹结构适配多种端子排，直插式接口简化了测试仪侧连接，整体使用简单方便，成本较低，便于批量配置。

创新亮点

• 结构通用：圆锥形螺纹结构可可靠对接不同型号端子排，解决了传统方式适配性差的问题。
• 操作简便：直插式香蕉接口使测试仪侧连接一步到位，无需逐芯拆接，使用简单方便。
• 安全可靠：结构设计避免了错接、反接二次回路线，降低了因接线错误引起的电网风险。
• 保护端子：减少对端子排的反复插拔和直接操作，明显降低端子排损坏概率。
• 成本可控：工具结构简单、制造成本低，具备批量推广条件。

落地应用效果

通过现场实测对比，使用该工具进行二次回路拆接线可节省时间83%以上，显著缩短了开关机械特性测试的停电时间，提高了电网安全可靠性。同时，拆接工序的简化和错接风险的降低，使作业安全性得到明显改善，端子排损伤问题也得到有效控制。

产出物：开关机械特性测试仪通用二次回路快速接线工具一套，含圆锥形螺纹对接端与直插式香蕉接口。

适用场景：适用于变电站开关机械特性测试中的二次回路拆接作业，可推广至同类需要频繁拆接二次回路的试验场景。

常见问题

Q：该工具能否适配所有型号的端子排？

A：工具采用圆锥形螺纹结构，可可靠对接不同型号的端子排，通用性较强，具体适配情况以现场端子排结构为准。

Q：使用该工具是否会改变原有测试接线方式？

A：不会。工具仅作为二次回路与测试仪之间的快速连接部件，测试原理和接线逻辑不变，测试仪侧通过直插式香蕉接口连接。

Q：该工具对作业安全有哪些改善？

A：工具结构上避免了错接、反接二次回路线，降低了因接线错误引起的电网风险，同时减少了端子排反复插拔造成的损伤。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

本文由中广研创新整理。
