安全型电动吸扫一体化端子箱高效清洁装置 CNR219-018

项目背景

本文针对电力生产中的实际痛点，研发了安全型电动吸扫一体化端子箱高效清洁装置，有效提升了作业效率与安全水平。在电力行业，端子箱是连接一次设备和二次设备的关键枢纽，其内部清洁度直接影响设备绝缘性能与运行可靠性。然而，端子箱内部空间狭窄、线缆密集，传统清洁工具难以触及边角，长期积尘易引发短路、误动等隐患。

现有清洁方式主要依赖手持毛刷和普通吸尘器，操作时需反复拆装线缆，不仅耗时费力，还可能因工具磕碰造成设备损伤。尤其在检修高峰期，清洁效率低下会延长停电时间，增加电网运行风险。

针对这一痛点，项目团队从现场实际需求出发，研发了安全型电动吸扫一体化端子箱实用清洁装置，旨在实现狭小空间内吸尘与清扫的同步作业，提高清洁质量与作业安全性。

存在问题

• 清洁盲区多：端子箱内部存在大量窄缝、拐角，传统毛刷和吸尘器难以深入，灰尘长期堆积形成顽固污垢。
• 作业效率低：人工清扫需反复更换工具，且吸尘与清扫分离，单次清洁耗时较长，影响检修整体进度。
• 安全隐患大：使用金属刷头或普通吸尘器可能损伤线缆绝缘层，甚至引发静电放电，威胁设备与人员安全。
• 操作不便：传统工具需弯腰或蹲姿作业，操作者易疲劳，且难以控制力度，容易遗漏死角。
• 清洁不彻底：吸尘后仍需人工二次擦拭，无法同步完成清扫与收集，导致粉尘二次污染。

创新目标

设计一种长杆式、电动吸扫一体化的清洁装置，使清扫部件与吸尘部件协同工作，能够灵活进入端子箱窄边区域，在保证安全的前提下显著提高清洁效率和效果，并适用于多种变电站设备场景。

技术方案

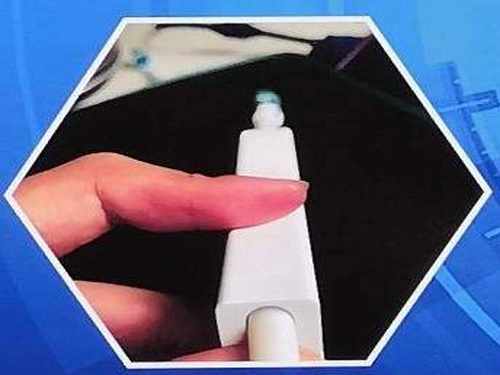

装置整体采用长杆式结构，前端集成清扫与吸尘两大模块。清扫部件内置钟摆运动电机，通过电源向驱动电路供电，产生固定频率的正负极脉冲，驱动电机绕轴往复摆动，形成类似钟摆的清扫动作，可有效剥离附着在端子排、线缆表面的灰尘。吸尘部件通过固定接头与清扫部件稳固连接，吸尘管随清扫头同步移动，实现边扫边吸，避免粉尘飞扬。

操作时，作业人员手持长杆，将清扫头伸入端子箱内部，沿箱壁和端子排间隙缓慢移动。电机驱动刷头往复摆动，同时吸尘器持续工作，将扬起的灰尘直接吸入集尘袋。整个操作过程无需拆装线缆，单人即可完成，且长杆设计使操作者与带电设备保持安全距离，降低作业风险。

创新亮点

• 一体化设计：吸尘与清扫同步进行，减少工具切换时间，简化操作流程。
• 钟摆式清扫：电机往复运动产生高频摆动，对缝隙内积尘的剥离效果优于传统旋转刷头。
• 长杆式结构：可轻松触及箱体深处及边角，无需登高或过度弯腰，提升作业舒适性。
• 固定接头稳固：吸尘管与清扫头连接可靠，避免作业中脱落，保证连续作业。
• 安全距离保障：操作者与带电部件保持足够距离，降低触电风险，同时避免工具磕碰损伤设备。

落地应用效果

该装置已在多个变电站的检修作业中试用，涵盖端子箱、机构箱等设备的清洁工作。现场反馈显示，相比传统手持吸尘器和毛刷，使用该工具可减少约40%的作业时间，清洁后箱内无明显积尘，设备运行稳定性提升。同时，该装置对窄边区域的清扫效果显著优于传统方式，且未发生因清洁导致的设备损伤事件。

产出物：安全型电动吸扫一体化端子箱高效清洁装置样机及配套使用说明。

适用场景：变电站各类端子箱、机构箱、控制柜等内部清洁作业，尤其适用于空间狭窄、线缆密集的区域。

常见问题

Q：该装置是否适用于带电环境？

A：装置采用长杆设计，操作者与带电设备保持安全距离，但建议在停电或安全措施到位的情况下使用，具体需遵循现场作业规程。

Q：清扫头是否容易损坏线缆？

A：清扫头采用软性材质，且运动幅度有限，不会对线缆造成机械损伤，可放心使用。

Q：装置如何维护？

A：使用后清理集尘袋，检查吸尘管是否堵塞，定期为电机轴承加注润滑脂即可，维护简单。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
