配电台区动态损耗优化治理装置 CNR219-089

项目背景

本文针对电力生产中的实际痛点，研发了配电台区动态损耗改进治理装置，有效提高了作业效率与安全水平。随着配电网负荷结构日趋复杂，台区三相不平衡、无功不足、谐波污染等问题日益突出，直接影响供电质量与线损水平。传统治理手段多依赖人工调相与固定补偿，响应滞后且难以适应动态变化，导致台区运行效率长期偏低。

配电台区动态损耗改进治理装置针对上述痛点，以三相负荷动态平衡为核心，融合无功补偿与电能质量治理功能，实现对台区损耗的准确控制。项目旨在通过技术集成新型，为基层配网提供一套可复制、易维护的低损耗运行方案，切实提高台区经济运行水平。

存在问题

• 三相不平衡突出：单相负荷随机接入导致台区三相负荷偏差大，中性线电流增加，变压器与线路损耗随之上升。
• 无功补偿滞后：传统固定电容器组无法跟随负荷波动，易出现过补或欠补，功率因数偏低，供电效率受限。
• 末端电压不稳：长距离供电线路末端电压随负荷变化波动明显，影响用户设备正常运行。
• 谐波与暂降频发：非线性负荷占比升高，台区谐波污染及电压暂降事件增多，威胁供电稳定性。
• 运维依赖人工：负荷调整与设备投切需人工现场操作，效率低且难以实时改进，缺乏自动化手段。

创新目标

研制一套集三相负荷动态平衡、无功智能补偿、电能质量综合治理于一体的台区损耗改进装置，实现台区线损显著下降、功率因数明显提高、末端电压稳定稳定，并具备免人工干预的自动运行能力。

技术方案

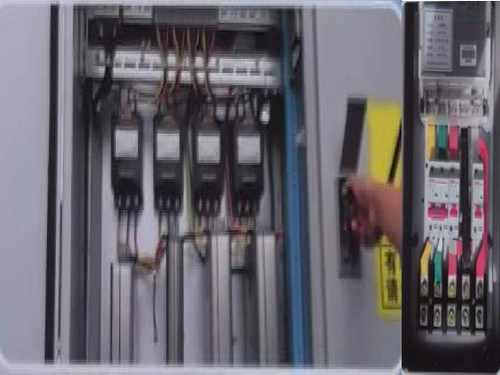

装置由监测单元、控制核心、换相开关、分组电容器及模块化SVG组成。监测单元实时采集台变出口及分支线路的三相电压、电流与功率数据，控制核心基于三相不平衡改进策略，计算最佳换相动作序列。当检测到负荷不平衡度越限时，装置通过换相开关在毫秒级内完成分支负荷的无扰动换相，转移部分单相负荷至轻载相，从源头降低不平衡度。

同时，分组电容器依据无功需求自动投切，实现有功转移与无功补偿的协调控制；模块化SVG则对剩余不平衡分量进行高精度动态补偿，进一步提高功率因数与末端电压稳定性。装置还内置谐波抑制与电压暂降治理功能，全流程自动运行，无需人工干预，有效降低运维工作量。

创新亮点

• 动态换相技术：基于实时负荷监测，实现分支负荷无扰动自动换相，突破传统人工调相局限，平衡响应速度大幅提高。
• 混合补偿架构：分组电容器与模块化SVG协同工作，兼顾经济性与补偿精度，适应宽幅负荷波动。
• 综合电能质量治理：集成谐波抑制与电压暂降治理，改善供电品质，减少用户侧故障风险。
• 免人工自动运行：全流程自动监测、决策与执行，降低运维依赖，提高台区运行效率。

落地应用效果

装置在多个典型配电台区试点运行后，台区三相不平衡率明显下降，线损率降低效果显著，功率因数提升至较高水平，支线末端电压稳定性明显改善。谐波与电压暂降事件减少，供电稳定性增强，用户侧电压合格率提升。同时，装置运行稳定，维护工作量大幅减少，获得基层运维人员认可。

产出物：配电台区动态损耗优化治理装置样机、嵌入式控制软件、安装运维手册及典型设计图纸。

适用场景：城乡配电台区、农网台区、工业园区及商业综合体等三相不平衡与无功问题突出的低压配电网。

常见问题

Q：装置换相操作会影响用户供电吗？

A：不会。换相开关采用无扰动切换设计，动作时间极短，用户侧无感知，不影响正常用电。

Q：装置适用于哪些台区类型？

A：适用于三相四线制低压台区，尤其适合负荷波动大、单相负荷占比高、末端电压偏低的场景。

Q：装置需要频繁人工维护吗？

A：不需要。装置具备自动运行与自诊断功能，日常无需人工干预，仅需定期巡检即可。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
