一种便捷拆卸型吊装工具的创新研制 CNR219-037

项目背景

本文针对电力生产中的实际痛点，研发了便捷拆卸型吊装工具的创新研制，有效提升了作业效率与安全水平。传统吊装方式多依赖固定式吊架或大型起重设备，受限于作业空间和通道条件，在狭窄区域或室内场景中往往难以展开。

固定吊架一旦安装便难以移动，而大型起重设备对场地承载力和净空高度有明确要求。检修作业中常见的砼支柱结构，其周边空间有限，常规吊装工具无法兼顾支撑稳定性与操作灵活性，导致作业效率低、人工投入大。

针对这一矛盾，本项目研制了一种便捷拆卸型吊装工具，以可拼装结构和地面支撑方式为核心，力求在有限空间内实现灵活、稳定的吊装作业。

存在问题

• 空间适应性差。传统吊架体积固定，无法根据现场砼支柱间距和净空条件调整，狭窄区域难以布置。
• 拆装转运不便。固定式结构需整体搬运，拆装耗时长，转场时依赖运输车辆和多人配合。
• 起重方式单一。多数工具仅适配手链葫芦或仅适配电动葫芦，难以覆盖不同重量等级的吊装任务。
• 支撑稳定性不足。部分简易吊具缺乏与砼支柱的有效连接，作业中易出现晃动，安全余量有限。
• 材料笨重。普通钢材自重较大，人工搬运和组装费力，增加了高空作业风险。

创新目标

研制一种以轻质高强材料为主体、可快速拆装、支撑稳定且适配多种起重方式的吊装工具，使其能够在检修现场灵活布置，降低操作难度和人工强度，提升吊装作业的整体效率与安全性。

技术方案

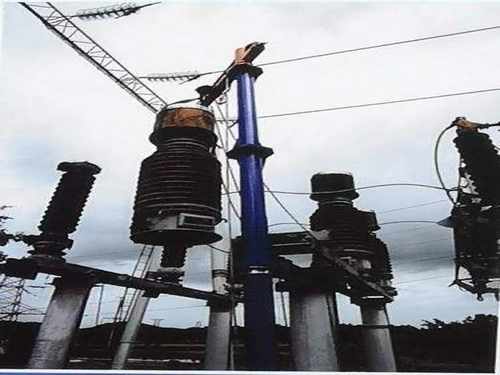

该工具以6061铝合金为主要材料，利用其屈服强度高、重量轻的特点，在保证承载能力的同时显著降低整体自重。结构上采用可拆卸式拼装设计，由横臂、伸缩竖臂、旋转底座、底座、连杆抱箍和分节竖臂六大部件组成，各部件之间通过螺栓连接，可快速组装和拆卸。

支撑方式采用地面支撑，通过连杆和抱箍与砼支柱连接，形成稳定的受力体系。横臂支持360度旋转，便于在不同方位完成吊装对位。起重方式提供两种选择：悬挂手链葫芦适用于小型和中等规模吊装，电动葫芦适用于大型和重型吊装，可根据任务需要灵活切换。

操作流程上，先根据现场砼支柱位置组装底座与旋转底座，再依次连接分节竖臂和伸缩竖臂，调整高度后用连杆抱箍与砼支柱固定，最后安装横臂并挂设手链葫芦或电动葫芦。作业完成后按相反顺序拆卸，各部件可分类转运。

创新亮点

• 可拆卸拼装：六大部件螺栓连接，拆装快捷，转场时可按部件搬运，适应不同作业点。
• 轻质高强材料：6061铝合金主体，自重明显降低，人工搬运和组装负担减轻。
• 360度旋转横臂：吊装方位可调，减少重复挪动工具的次数，对位更灵活。
• 双重起重适配：手链葫芦与电动葫芦均可悬挂，覆盖小型至重型多种吊装任务。
• 砼支柱抱箍支撑：连杆与抱箍连接砼支柱，地面支撑稳定，作业晃动大幅减少。

落地应用效果

该工具在检修部多个作业点试用后，吊装准备时间明显缩短，原本需要多人配合的搬运和组装环节得到简化。在空间受限的砼支柱区域，工具能够快速布置并完成吊装，操作难度降低，作业安全性提升。

产出物：便捷拆卸型吊装工具一套，含横臂、伸缩竖臂、旋转底座、底座、连杆抱箍和分节竖臂，配套螺栓连接件及使用说明。

适用场景：电力检修现场砼支柱周边的设备吊装、狭窄空间内的小型至重型部件起吊、需频繁转场的临时吊装作业。

常见问题

Q：该工具能否在无砼支柱的场地使用？

A：该工具设计以砼支柱抱箍连接为主要支撑方式，无砼支柱时需另行评估支撑条件，不建议直接使用。

Q：手链葫芦和电动葫芦如何选择？

A：小型和中等规模吊装建议悬挂手链葫芦，大型和重型吊装建议采用电动葫芦，具体按任务重量和现场条件确定。

Q：拆装一次需要多长时间？

A：各部件通过螺栓连接，拆装快捷，具体时间受现场条件和操作熟练度影响，整体较传统固定吊架明显缩短。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
