箱式）移动式车载综合电力测试装置：便捷高效的综合电力测试解决方案 CNR219-040

项目背景

本文针对电力生产中的实际痛点，研发了箱式）移动式车载综合电力测试装置：便捷高，有效提高了作业效率与安全水平。电力变压器作为输配电系统的核心设备，其运行状态直接关系到电网安全。检修部门在开展变压器例行试验时，需完成直流电阻、电压比、介损、绝缘电阻等多项测试。传统做法是每项测试单独使用一台仪器，现场需反复搬运设备、多次接线，作业流程冗长。

尤其在户外变电站或空间受限的场所，测试人员常需借助斗臂车进行高空接线，不仅耗时，还存在安全风险。不同测试项目之间的接线转换频繁，容易因操作失误影响数据准确性，进而延误检修进度。

为解决上述问题，项目团队研发了（箱式）移动式车载综合电力测试装置，将多项测试功能集成于一台移动式箱体中，通过自动化接线切换替代人工反复操作，旨在为检修部门提供一套安全、实用、稳定的综合电力测试解决方案。

存在问题

• 测试效率低：传统方式下，每项测试需单独接线，项目间转换需拆线重接，耗费大量时间。
• 作业风险高：部分测试需使用斗臂车进行高空作业，存在人员坠落和触电隐患。
• 设备搬运繁琐：多台独立测试仪器需分别搬运至现场，占用运输资源，部署耗时。
• 数据一致性差：多次接线可能引入接触电阻等干扰因素，影响测试结果的重复性和准确性。
• 人员投入大：传统测试需多人配合完成接线、操作和记录，人力成本较高。

创新目标

研制一款集成化、自动化、便携化的综合电力测试装置，实现多种测试项目的一站式完成，减少接线次数，取消斗臂车作业，提高测试效率与安全性，同时保证高精度和稳定性，为电力设备检修提供稳定的技术支撑。

技术方案

该装置采用移动式箱体结构，内部集成了变压器低压阻抗测试、直流电阻测试、电压比测试、有载开关测试、介损测试以及绝缘电阻测试等多个测试通道。各通道共用一套控制系统和显示终端，通过内部继电器阵列实现测试线路的自动切换。

实际操作时，操作人员只需将装置配备的专用试验接线钳连接至变压器相应端子，然后在控制面板上选择所需测试项目，装置即可自动完成接线转换并依次执行测试。整个过程无需人工拆接线路，也无需使用斗臂车进行高空作业。测试完成后，数据自动记录并显示，支持后续查询和导出。

创新亮点

• 高度集成：将六种常用测试功能集成于一台设备，替代多台独立仪器，减少设备投入和搬运工作量。
• 自动切换：通过内部自动接线转换机制，实现不同测试项目间的快速切换，大幅缩短测试准备时间。

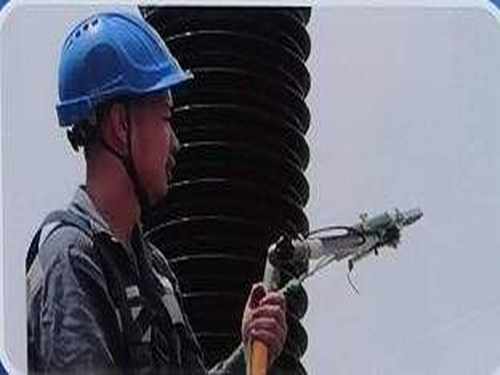

• 免斗臂车作业：配备专用试验接线钳引接线，无需高空作业车即可完成接线，降低安全风险。
• 便携移动：箱式车载设计便于运输和现场部署，适用于户外及空间受限场景。
• 高精度高稳定：采用成熟测试电路和优良元器件，确保测试结果准确稳定，适应检修要求。

落地应用效果

该装置已在多个变电站检修现场试用，检修人员反映操作简便，测试流程明显缩短。以往需半天完成的综合测试，现在仅需少量时间即可完成，且无需斗臂车配合，减少了作业人员数量，降低了安全风险。测试数据重复性好，为设备状态评估提供了可靠依据。

产出物：（箱式）移动式车载综合电力测试装置样机，配套使用说明书及测试数据管理软件。

适用场景：适用于变电站变压器例行试验、检修后验收、故障诊断等场景，尤其适合户外变电站和空间受限的现场作业。

常见问题

Q：该装置能否适用于不同电压等级的变压器？

A：可以。装置设计时考虑了不同容量和电压等级变压器的测试需求，通过更换相应规格的试验线即可适配，现场使用灵活。

Q：自动切换功能是否会影响测试精度？

A：不会。自动切换采用高可靠性继电器和改进布线，接触电阻小且一致性好，经比对测试，其结果与传统单台仪器测试数据吻合，适应精度要求。

Q：装置的操作培训复杂吗？

A：不复杂。装置采用中文菜单界面，操作步骤简单，检修人员经短期培训即可熟练使用，无需专门编程知识。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
