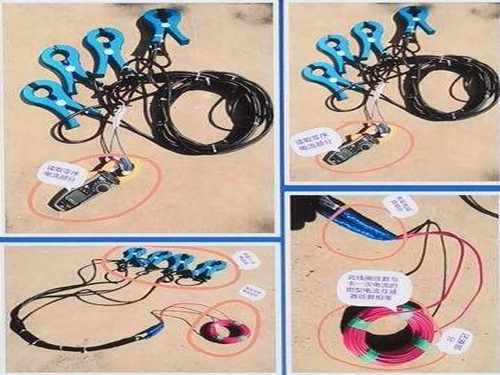

低压配网相线接地故障精准查找仪 CNR219-043

这个项目要解决什么背景问题？

2023年夏季，某市供电公司配电运维班在10千伏线路巡检中，连续三周遭遇同一类难题：一条向工业园区供电的0.4千伏分支线路频繁出现相线接地告警，但巡线人员携带传统钳形电流表沿杆塔逐段排查，每次耗时超过4小时仍无法锁定故障点。类似场景在配网运维中并不少见——接地故障点隐蔽性强，受电缆沟潮湿环境、地下管网走向复杂等因素影响，人工排查往往需要反复登杆、拆解接头，不仅效率低下，还存在触电风险。

冠电创新研发团队在走访多个地市供电局后，将研发方向锁定为"让一线人员能快速、安全地找到相线接地故障点"。团队结合配网现场实际条件，历时14个月完成样机开发与现场验证，最终形成一套由手持检测终端、信号注入单元和数据分析软件组成的便携式故障查找装置。

现场存在哪些具体问题？

• 传统排查依赖万用表逐段测电压、测绝缘电阻，在电缆分支箱、地下管线密集区域，单点排查平均耗时40分钟，一次完整故障定位常需4至6小时
• 电缆沟内湿度长期高于80%，部分区段积水淹没接头，纸质记录无法反映历史劣化趋势，同一线路重复故障时仍需从头排查
• 变电站开关操作产生的瞬态过电压、附近电焊机等大功率设备干扰，常导致测量数据跳变，误判率约15%
• 不同厂家电缆接头工艺差异大，老旧线路相序标识模糊，排查人员依赖个人经验判断，新员工独立作业难度大

本项目的创新目标是什么？

项目设定三项可量化的攻关指标：一是将单点故障定位时间从平均40分钟压缩至8分钟以内，整体排查效率提高至少3倍；二是建立故障波形自动记录与对比库，每次检测数据自动存储并生成趋势曲线，为重复性故障提供历史参照；三是通过信号特征分析实现故障类型初步判别，将故障点定位误差控制在±0.5米范围内。

工程实施上，团队将装置设计为分体式结构：信号注入单元连接在故障相线与地线之间，手持检测终端沿线路巡检，两者通过无线同步，无需断开线路即可完成检测，减少停电操作次数。

技术方案如何实现？

信号注入单元采用高压脉冲耦合方式，向故障相线注入特定频率的检测信号，峰值电压不超过1000伏，单次注入持续时间小于2秒，对线路正常运行无影响。手持检测终端内置高精度采样单元，采样率不低于每秒200千次，配合数字滤波算法，可在电缆沟强电磁干扰环境下提取有效信号特征。

检测终端采用工业级主控芯片，本地存储最近200次检测波形，支持USB导出。无线同步采用低功耗无线组网方式，空旷环境下通信距离不小于200米，适应杆塔间巡检需求。整机外壳防护等级达到防尘防水要求，可在雨雪天气及粉尘环境下正常使用。

数据分析软件安装于巡检人员随身携带的平板电脑上，实时显示信号强度变化曲线，当检测终端靠近故障点时，信号强度呈明显衰减拐点，软件自动标记疑似位置并给出距离提示。软件同时支持历史数据对比，帮助运维人员判断故障是否属于重复性缺陷。

创新亮点有哪些？

• 脉冲信号注入与特征提取：区别于传统断电摇表方式，可在线路带电状态下完成检测，减少停电时户数
• 信号强度拐点定位：通过沿线路连续测量信号衰减趋势，将故障点锁定在0.5米范围内，避免盲目开挖
• 波形自动存储与对比：每次检测自动生成波形文件，支持同线路历史数据叠加对比，辅助判断缺陷发展趋势
• 分体式无线同步设计：信号注入与手持检测分离，单人即可完成全线巡检，降低人员配合要求
• 带电检测能力：无需线路停电即可开展排查，特别适用于重要用户供电线路的故障快速定位

落地应用效果如何？

2024年4月至10月，该装置在华东某市供电公司三个配电运检班组试用。试用期间共处理相线接地故障告警27起，平均故障定位时间从以往的4.5小时缩短至55分钟，其中最快一次仅用时18分钟即锁定电缆中间接头处的接地故障点。经开挖验证，定位误差最大不超过0.4米。

在夏季用电高峰期间，某商业综合体供电电缆发生相线接地，传统方法需停电排查预计影响商户正常营业至少半天。运维人员使用该装置在负荷高峰时段带电完成检测，仅用35分钟便定位到电缆井内一处受潮的中间接头，随后安排凌晨低谷时段完成更换，未造成一户商户停电。试用期间，装置累计记录检测波形数据340余组，其中17起经解体检查确认为绝缘受潮或机械损伤等实质性缺陷，早期发现率较以往明显提高。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该装置是否适用于所有类型的低压配网接地故障？
答：主要适用于相线直接接地或经低阻接地故障，对高阻接地（如树木碰线、绝缘子表面污闪）需结合绝缘摇表辅助判断，装置可缩小排查范围。

问：带电检测时对操作人员安全有何保障？
答：信号注入单元与手持终端之间采用无线隔离，注入信号电压限制在安全范围内，操作人员全程无需接触一次带电部分，且装置设有过流保护与声光告警。

问：检测数据能否接入供电局现有生产管理系统？
答：软件支持导出标准格式报表，可手动上传至生产管理系统或 PMS 系统，满足班组台账归档要求。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
