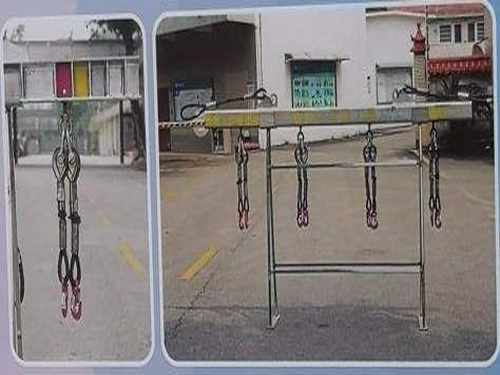

新型柜式设备便捷装卸工具 CNR219-093

项目背景

本文针对电力生产中的实际痛点，研发了柜式设备便捷装卸工具，有效提高了作业效率与安全水平。变电站开关柜、端子箱等柜式设备检修中，元器件拆装长期依赖蹲跪、侧身探入等姿势，视线受阻且易碰伤设备。2023年初，某地市供电公司统计发现，人均每周柜内拆装耗时超6小时，设备损伤事件时有发生。班组联合厂家经三轮样机迭代，研发出新型柜式设备便捷装卸工具。

存在问题

• 柜内空间狭窄，长时间蹲跪侧身作业体力消耗大，照明易被遮挡。
• 斜向或深腔螺栓需加长杆反复试探，单颗平均耗时2~3分钟。
• 拆下小零件易滚落丢失，格栅地面找回难度大。
• 不同柜体螺栓规格不一，工具包重达数公斤。
• 更换较重部件需两人托举，存在坠落伤人风险。

创新目标

设定三项量化指标：单只断路器辅助开关拆装时间从15分钟压缩至3分钟内；实现单人独立操作；适配5种以上螺栓规格及3种柜体面板结构。安全层面要求不划伤绝缘层、不磕碰元器件，夹持动作具备防滑脱结构，手柄通过2000V工频耐压测试。

技术方案

工具采用伸缩式绝缘操作杆（有效绝缘长度≥0.5米）与模块化夹持头组合设计。杆头配备LED照明，杆尾防滑握柄直径32毫米。三种快拆夹持头：磁性吸附头吸取掉落零件；弹性涨紧头夹持圆柱部件（最大直径25毫米）；钩式托举头承托重型部件底部。操作杆内置纯机械扭力限制机构，三档可调（2N·m/4N·m/6N·m），超力矩自动打滑，免电池维护。

创新亮点

• 可换头模块：三种夹持头涵盖"吸取、夹持、托举"动作，3秒快拆更换。
• 照明与观察镜：LED灯珠配合可调角度观察镜，无需探头入柜即可看清深腔。
• 机械扭力限制：弹簧预紧实现过载保护，避免螺栓过紧或滑丝。
• 防坠落设计：磁力可稳定吸持M8以下螺栓，涨紧头倒置摇晃不脱落。
• 轻量化整机：全套重1.2公斤，较传统工具包减重约60%。

落地应用效果

2023年6月起在3个运维班组试配，累计完成检修作业210余次。10kV开关柜综合保护装置更换从两人25分钟缩短至单人6分钟，效率提高超4倍；小型作业单次耗时从8分钟降至2分钟内。试运行期间零坠落、零碰伤事件。个人工具从7件精简为1杆3头，工具包重量由3.5公斤降至1.2公斤。经户外环网柜、箱变等潮湿多尘环境6个月考验，无开裂锈蚀，已推广至相邻3个县公司。

常见问题

问：该工具是否适用于所有品牌和型号的开关柜？
答：夹持头覆盖常见规格，操作杆可伸缩（0.6~1.2米），适用于绝大多数10kV及以下柜体。特殊结构可定制加长杆或专用夹持头。

问：扭力限制机构会否频繁打滑影响作业？
答：档位按螺栓规格预设（M6对应2N·m，M8对应4N·m），正常旋紧不触发，实测误触发率低于1%。

问：工具如何存放保养？
答：使用后干布擦拭，活动部位滴少量润滑油，存放于干燥工具柜，每半年进行一次绝缘耐压复测。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
