三相现场校验仪测试线自动收纳装置的研发与制造 CNR219-121

项目背景

本文针对电力生产中的实际痛点，研发了三相现场校验仪测试线自动收纳装置的研发与，有效提升了作业效率与安全水平。三相现场校验仪是电力计量管理中的关键设备，用于对电能计量装置进行现场误差校验。随着电力行业对计量准确性要求的不断提高，现场校验工作的频次和范围持续扩大，校验仪的使用率也相应上升。

在实际使用中，三相现场校验仪需要连接多组测试线，分别对应电压、电流等不同信号。这些测试线数量多、长度较长，传统上依靠人工逐根整理盘绕。每次校验前后，作业人员需花费额外时间理线、捆扎，不仅影响工作效率，也容易因操作不当造成线缆内部断芯或外皮磨损。

针对这一现场普遍存在的痛点，项目组从日常作业细节出发，尝试将卷尺的自动收放原理迁移至测试线收纳场景，旨在研发一种结构简单、操作便捷的自动收纳装置，降低作业人员的重复劳动强度，减少线缆损耗，提升现场校验工作的整体效率。

存在问题

• 整理耗时：校验作业前后需手动逐根整理测试线，拉直、盘绕、捆扎，单次耗时较长，直接影响现场作业节奏。
• 线缆易损：人工盘绕时难以控制弯曲半径，长期反复弯折易导致线缆内部芯线断裂或绝缘层磨损，增加设备故障率。
• 接头易损遗失：测试线接头在收纳和搬运过程中缺乏有效保护，容易碰撞受损，且散放时存在遗失风险。
• 反复插拔：每次使用需将测试线接头从设备上拔下再重新插接，频繁操作加速了接口磨损，影响接触可靠性。
• 现场凌乱：散放的测试线容易缠绕打结，不仅影响作业区域整洁，还可能绊倒人员，存在安全隐患。

创新目标

研发一种基于卷尺原理的三相现场校验仪测试线自动收纳装置，在保留原校验仪全部功能的基础上，实现测试线的自动收放与有序管理，同时减少接头反复插拔，提升设备耐用性和现场作业效率。

技术方案

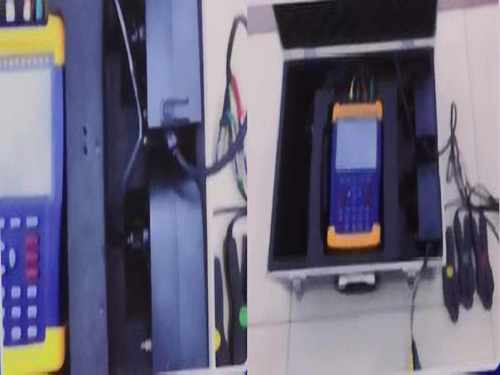

该装置在原有校验仪结构上增设卷轴盒组件，核心结构包括卷轴、发条弹簧、卡扣及壳体。测试线预先卷绕于卷轴盒内，线头从盒体侧口引出。使用时，作业人员握住线头向外拉出所需长度，发条弹簧随即张紧，卡扣自动锁止，使测试线保持伸出状态，便于连接被检设备。使用完毕后，按压卡扣释放弹簧，卷轴在弹力作用下回转，将测试线自动收回盒内，实现快速收纳。

在结构设计上，卷轴盒的尺寸与校验仪外壳相适配，安装后不改变设备原有外形和操作界面。测试线在盒内按层有序缠绕，避免相互绞缠。同时，装置对测试线连接设备头端进行了固定设计，收纳状态下接头可长期插在设备对应端口上，无需每次拔下。这样既减少了插拔次数，也降低了接头遗失和损坏的可能。

创新亮点

• 自动收放：借鉴卷尺发条弹簧原理，实现测试线拉出即用、释放即收，无需手动盘绕，显著缩短整理时间。
• 保护线缆：测试线收纳于盒内，避免外露拖拽和随意弯折，减少线芯断损和绝缘磨损，延长线缆使用寿命。
• 减少插拔：连接设备头端可长期保持插接状态，免去反复插拔操作，降低接口磨损，提升连接可靠性。
• 降低遗失风险：测试线整体收纳于固定装置中，接头随线收纳，不易散落丢失，便于现场管理。
• 提升安全性：作业现场无散乱线缆，降低绊倒风险，保持工作区域整洁有序。

落地应用效果

该装置已在多个现场校验作业中试用。作业人员反馈，测试线收纳过程由手动盘绕改为自动回收，整理时间明显减少，作业节奏更加顺畅。同时，线缆和接头的损耗率较以往有所下降，设备维护成本得到控制。装置结构简单，操作无需额外培训，易于推广。

产出物：三相现场校验仪测试线自动收纳装置样机及配套装配图纸。

适用场景：电力计量现场校验、实验室校验设备管理，以及其他需频繁收放多芯测试线的仪器场景。

常见问题

Q：该装置是否会影响校验仪原有测量精度？

A：不会。装置仅改变测试线的收纳方式，不涉及信号处理电路，测试线电气参数未变，因此不影响测量精度。

Q：发条弹簧长期使用后是否会失效？

A：发条弹簧设计有疲劳寿命，正常使用下可满足长期需求。若出现回卷无力，可单独更换弹簧部件，维护成本较低。

Q：不同长度的测试线是否都能适配？

A：卷轴盒的容量根据常用测试线长度设计，可容纳常规规格的测试线。若需适配更长线缆，可调整盒体尺寸或弹簧力矩。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
