变电站户外台架安全带辅助工具的创新设计与研发 CNR219-123

项目背景

本文针对电力生产中的实际痛点，研发了变电站户外台架安全带辅助工具的创新设计与，有效提升了作业效率与安全水平。变电站35KV、10KV户外台架是检修人员日常巡视与维护的重要作业区域。此类台架高度较高、结构紧凑，作业人员需在有限空间内完成设备检查、螺栓紧固等工作，属于典型的高空作业场景。

在传统作业模式下，安全带通常直接系挂在台架横梁或斜撑上，但受台架结构限制，挂点位置往往偏低，难以适应“高挂低用”的安全要求。同时，部分台架表面光滑或存在棱角，安全带挂钩易滑动或磨损，给作业人员带来额外风险。这一问题长期存在，却缺乏针对性的专用工具加以解决。

为此，项目组从现场实际需求出发，研制了一套专用于变电站户外台架的安全带辅助工具，旨在通过简单稳定的机械结构，改善安全带挂点条件，提高高空作业的安全保障水平。

存在问题

• 挂点位置受限：户外台架横梁高度有限，安全带挂点常低于作业者肩部，无法实现高挂低用，一旦坠落，冲击力将直接作用于腰部，易造成伤害。
• 挂钩易滑动脱落：台架表面多为角钢或圆管，挂钩接触面小且光滑，作业人员转身或移动时，挂钩可能发生位移甚至脱出，存在坠落隐患。
• 安装拆卸不便：传统方式需作业人员攀爬至较高位置手动调整挂钩，费时费力，且增加登高过程中的暴露风险。
• 工具通用性差：不同变电站台架尺寸存在差异，现有安全绳或挂钩难以完全适配，导致部分作业点无法有效固定安全带。
• 缺乏缓冲保护：直接系挂时，若发生坠落，安全绳无缓冲装置，冲击力瞬间达到峰值，可能超出人体耐受极限。

创新目标

研制一种结构简单、安装便捷、适配性强的安全带辅助工具，使安全带挂点能够灵活调整至作业者上方合适位置，满足高挂低用要求，同时确保挂钩固定牢靠、拆卸方便，并具备一定的缓冲功能，从而显著降低高空坠落风险，提高作业安全性。

技术方案

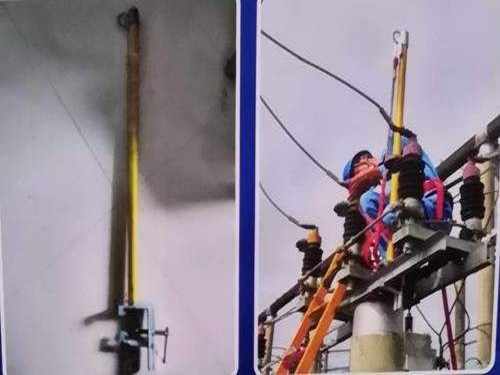

该辅助工具由高强度合金钢制成，主体为一根可伸缩的支撑杆，顶端设有可开合的卡扣，用于与台架横梁或斜撑固定；底端连接一个旋转挂钩，用于悬挂安全带。支撑杆中部设有调节螺栓，可根据台架高度调整长度，使挂点始终高于作业者肩部。卡扣内侧衬有防滑橡胶垫，增大与台架的摩擦力，防止滑动；旋转挂钩采用自锁设计，安全带挂钩插入后自动锁紧，需手动按压释放。

使用时，作业人员先将支撑杆底端固定在台架稳固部位，然后拉伸支撑杆至合适高度，将顶端卡扣扣在台架上方横梁上，旋紧调节螺栓。随后将安全带挂钩挂入旋转挂钩，听到“咔嗒”声即表示锁紧。作业结束后，按压释放按钮，取下安全带，再松开卡扣，将支撑杆收缩存放。整个安装过程无需特殊工具，单人即可在数分钟内完成。

创新亮点

• 高挂低用实现：通过伸缩杆将挂点提升至作业者上方，满足安全规程要求，减少坠落冲击伤害。
• 防滑防脱设计：卡扣内衬防滑垫，旋转挂钩自锁，确保作业中挂钩不位移、不脱落。
• 快速拆装：免工具安装，单人可操作，节省作业准备时间，降低登高暴露风险。
• 广泛适配性：伸缩范围涵盖不同台架高度，卡扣开口可调，适用于多种规格的角钢和圆管。
• 轻便耐用：采用高强度合金材质，自重轻，承重能力强，耐腐蚀，适合户外长期使用。

落地应用效果

该工具已在多个变电站的35KV、10KV户外台架检修作业中试用。作业人员反馈，安装时间由原先的平均数分钟缩短至数十秒，安全带挂点高度普遍提升至肩部以上，作业过程中挂钩无明显滑动现象。现场安全监督人员认为，该工具有效解决了长期存在的挂点偏低问题，提升了作业规范性。

产出物：变电站户外台架安全带辅助工具一套，含伸缩支撑杆、卡扣、旋转挂钩及收纳袋。

适用场景：适用于35KV、10KV变电站户外台架上的检修、维护、清扫等高空作业，也可推广至其他类似结构的户外构架作业。

常见问题

Q：该工具是否会影响作业灵活性？

A：不会。工具固定于台架一侧，不占用作业空间，旋转挂钩可随作业者移动方向自由转动，不影响正常操作。

Q：工具如何维护保养？

A：每次使用前检查卡扣和挂钩是否灵活，防滑垫是否磨损；定期清洁并涂抹润滑脂；存放于干燥处，避免长期暴晒。

Q：该工具能否用于其他电压等级设备？

A：主要针对35KV、10KV台架设计，若其他电压等级台架结构类似，也可适配使用，但需现场确认尺寸。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
