传感器稳固安装装置 CNR220-182

项目背景

本文针对电力生产中的实际痛点，研发了传感器稳固安装装置，有效提升了作业效率与安全水平。在电力设备检修领域，GIS（气体绝缘开关设备）交流耐压试验是验证设备绝缘性能的关键环节。试验过程中，传感器的放置方式直接影响检测数据的准确性和设备安全。传统做法依赖人工绑缚，操作繁琐且受现场条件制约，难以适应精益化检修的要求。

传统传感器放置方式存在明显短板：一是定位精度依赖人员经验，反复调整易产生偏差；二是绑缚材料与设备表面直接接触，可能划伤或污染绝缘表面；三是作业耗时较长，增加了设备停电时间。这些问题在空间紧凑的GIS间隔中尤为突出，亟需一种专用工具来规范操作、提高可靠性。

针对上述痛点，检修团队立足现场实际，设计了一款传感器稳固安装装置，旨在通过机械结构替代人工绑缚，实现传感器快速、稳定、无损的定位安装，为高压试验提供可靠支撑。

存在问题

• 定位不准确：人工绑缚传感器时，位置和角度难以精确控制，易产生偏移，影响试验数据的有效性。
• 绝缘损伤风险：绑绳或胶带直接接触GIS外壳，可能磨损涂层或残留异物，降低设备绝缘性能。
• 操作效率低：每次试验需两人配合完成绑缚和调整，耗时较长，且高空作业时难度更大。
• 环境适应性差：户外或强风环境下，绑缚易松动，传感器可能滑落，造成设备损坏或人身安全隐患。
• 重复劳动多：不同试验点位需反复绑拆，增加作业人员负担，且难以保证每次安装的一致性。

创新目标

设计一款结构简单、操作便捷、固定可靠的传感器安装工具，实现单人快速完成传感器在GIS设备上的稳固放置，消除绑缚带来的绝缘损伤风险，提升试验效率和准确性，并适用于多种GIS母线筒直径和传感器规格。

技术方案

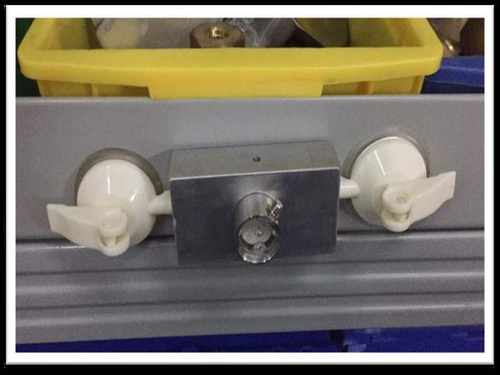

该装置由左右两侧强力吸盘、可调节连杆、传感器固定器及按压把手构成。吸盘采用高弹性橡胶材料，能紧密贴合GIS设备表面的圆弧形外壳，提供足够的吸附力。固定器采用卡槽式设计，可适配不同尺寸的传感器，并通过按压把手实现快速锁紧与释放。

使用时，作业人员将装置举至预定位置，拉伸两侧吸盘使其吸附于设备表面，随后将传感器放入固定器卡槽，按压把手使传感器与设备表面紧密贴合。整个过程单人即可完成，无需额外工具或辅助人员。拆卸时，只需释放吸盘泄压阀，即可轻松取下装置，不留痕迹。

创新亮点

• 快速安装：吸盘吸附与卡槽固定相结合，数秒内即可完成传感器定位，较传统绑缚方式大幅缩短作业时间。
• 无损固定：吸盘与设备为柔性接触，不损伤表面涂层，且无绑扎应力集中，保障设备绝缘完好。
• 精准定位：通过调节连杆长度和角度，可微调传感器位置，确保检测面与设备表面平行，提高数据准确性。
• 单人操作：无需专人扶持，降低人力需求，尤其适合狭窄空间或高空作业场景。
• 通用性强：吸盘间距和固定器尺寸均可调节，适用于不同直径的GIS筒体和多种传感器型号。

落地应用效果

该装置已在多个GIS间隔的交流耐压试验中试用，涵盖室内及户外环境。实际应用表明，传感器安装时间显著缩短，试验数据重复性良好，未出现因传感器移位导致的无效测试。同时，设备表面无新增划痕或污渍，绝缘性能未受任何影响。

产出物：传感器稳固安装装置实物一套，含吸盘、连杆、固定器及把手，另附使用说明书和维护指南。

适用场景：适用于各电压等级GIS设备的交流耐压试验、局部放电检测等需要临时固定传感器的场合，也可推广至其他圆柱形金属设备的传感器安装作业。

常见问题

Q：吸盘在户外低温或高温环境下是否失效？

A：吸盘材质选用耐温橡胶，在常见环境温度范围内（如零下低温至高温）均能保持吸附力。若设备表面有凝露或油污，需先清洁再吸附，以确保最佳效果。

Q：装置能否用于非平面或曲面较大的设备？

A：可以。吸盘采用柔性边缘，能自适应一定曲率的表面。对于曲率过大的特殊部位，可通过调整连杆角度使吸盘平面贴合，仍能保证稳固。

Q：传感器固定器是否兼容所有传感器型号？

A：固定器卡槽宽度可调，并配有软质垫片，能适配主流传感器尺寸。若遇特殊形状传感器，可定制相应卡槽，不影响装置整体功能。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
