高精密全自动露点校验：智能化系统升级 CNR220-049

项目背景

本文针对电力生产中的实际痛点，研发了高精密全自动露点校验：智能化系统升级，有效提升了作业效率与安全水平。露点仪是工业气体湿度测量的关键仪表，广泛应用于电力、石化、冶金等领域。其测量准确性直接影响设备运行安全与工艺控制质量。随着工业自动化水平提高，现场对露点仪的数量和校验频次要求不断提高，传统校验方式已难以适应生产节奏。

露点仪长期运行后，传感器漂移、镜面污染等因素会导致测量偏差，定期校验是保障其准确性的必要手段。然而，传统校验依赖人工操作，流程长、环节多，且单台仪表校验耗时久，批量校验时效率瓶颈尤为突出。

针对这一现状，项目组围绕露点校验的自动化与精密化展开技术攻关，旨在建立一套能够自动生成标准湿度气体、支持多台仪表并行校验的智能化系统，以提高校验效率与数据可靠性，降低人工干预带来的不确定性。

存在问题

• 操作流程繁琐：传统校验需人工调节气路、切换阀门、记录数据，步骤多且依赖操作经验，易引入人为误差。
• 校验效率低下：单台露点仪校验周期长，批量送检时需逐台进行，整体耗时明显，影响仪表周转与生产安排。
• 气体配比精度不足：手动配气难以精确控制露点值，尤其在低湿段，气体湿度波动大，导致校验结果重复性差。
• 过程监控缺失：校验过程中缺乏实时状态反馈，异常情况无法及时发现，数据追溯性不足。
• 人力物力成本高：传统方式需专人全程值守，且高纯度标准气体消耗大，综合成本较高。

创新目标

本项目旨在研发一套高精密全自动露点校验系统，实现标准气体的自动发生与分配、多台露点仪并行校验、过程参数实时监控与记录，从而显著提升校验效率与准确性，降低运行成本，并适应不同量程露点仪的校验需求。

技术方案

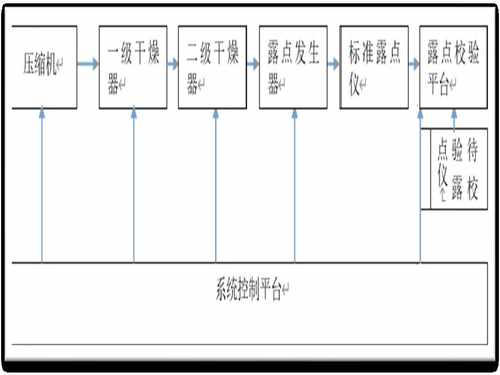

系统以空气压缩机为气源，将压缩空气经实用干燥器深入除水后，引入露点发生器。露点发生器根据预设参数精确产生所需露点值的湿气，并通过稳定气流分配至标准露点仪与多台待校验露点仪，形成闭合比对回路。系统核心在于露点发生器的精密控温与流量调节，确保输出气体露点值稳定且可复现。

操作层面，工作人员通过UI系统设定校验参数，如目标露点值、稳定时间、校验点数等，控制系统自动执行气路切换、流量调节与数据采集。校验平台可同时容纳多台露点仪，一次装夹即可完成全部校验流程。系统显示装置实时呈现各通道露点值、温度、压力及工作状态，便于人员监控与干预。校验结束后，系统自动生成比对结果，辅助判断仪表是否合格。

创新亮点

• 全自动气体发生：自动生成所需露点值气体，替代手动配气，提高气体参数准确性与稳定性。
• 多台并行校验：支持多台露点仪同时校验，大幅缩短批量校验总时长，提升工作效率。
• 智能控制与显示：基于UI系统设定参数，实时显示校验状态，实现过程可视与可控。
• 高效干燥技术：采用高性能干燥器，确保气体低湿背景，满足低露点校验需求。
• 操作简化与成本降低：减少人工干预环节，降低标准气体消耗与人力投入，综合成本明显下降。

落地应用效果

该系统已在试验部门完成部署并投入运行。实际应用表明，单批次校验仪表数量明显增加，校验周期大幅缩短，数据重复性显著改善。同时，系统运行稳定，维护工作量小，操作人员经简单培训即可独立使用，有效缓解了校验压力。

产出物：高精密全自动露点校验智能化系统一套，包含露点发生器、干燥器、校验平台、控制系统及配套软件。

适用场景：电力、石化、制药、电子等行业露点仪周期校验与入厂验收，尤其适用于批量校验需求集中的计量部门与试验中心。

常见问题

Q：系统校验不同量程的露点仪需要调整硬件吗？

A：不需要。系统通过软件设定目标露点值，露点发生器自动调节输出，涵盖宽量程范围，无需更换硬件。

Q：多台仪表同时校验时，相互之间会产生干扰吗？

A：不会。每路气路均独立分配，流量稳定，且标准器与待校表共用同一气源，保证比对条件一致。

Q：系统如何保证长期运行稳定性？

A：系统采用工业级部件，干燥器具有自再生功能，关键参数具备超限报警，定期维护即可保持稳定运行。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
