一种电容器便捷式升降安装平台 CNR220-297

项目背景

本文针对电力生产中的实际痛点，研发了电容器便捷式升降安装平台，有效提高了作业效率与安全水平。电力检修作业中，电容器组作为无功补偿的核心设备，其安装与更换频率较高。传统作业方式依赖人工搬运和简易脚手架，作业人员需在高处反复调整电容器位置，劳动强度大，且受现场空间限制，作业效率难以提高。

现有升降平台多针对通用货物设计，未充分考虑电容器的外形尺寸与安装高度差异。部分平台升降行程固定，无法适配不同电压等级电容器组的安装需求；平台台面缺少限位结构，电容器在升降过程中存在滑移风险，易造成设备损伤或人员伤害。

针对上述问题，项目团队研发了一种电容器便捷式升降安装平台，通过模块化结构设计与遥控操作，实现电容器安装过程的准确定位与安全防护，旨在降低检修人员作业风险，提高电容器更换效率。

存在问题

• 操作空间受限：传统脚手架或通用平台在狭窄配电室内难以展开，作业人员活动范围小，无法灵活调整电容器位置。
• 升降距离不可调：不同电容器组的安装高度差异较大，固定行程平台无法适应多场景需求，需额外垫高或改装，增加作业复杂度。
• 电容器稳定性差：平台台面缺乏固定装置，电容器在升降及平移过程中易发生滑动或倾覆，威胁设备与人身安全。
• 多人配合效率低：传统方式需多人协同搬运、扶正、对孔，人力消耗大，且配合不当易导致安装偏差，返工率高。
• 安全防护不足：高处作业缺乏有效防坠落措施，平台移动时易发生位移，存在较大安全隐患。

创新目标

设计一种结构紧凑、操作便捷的电容器升降安装平台，实现单人即可完成电容器的平稳升降、水平移动及精准就位，同时具备稳定的安全锁定机制，显著提升作业效率与安全性。

技术方案

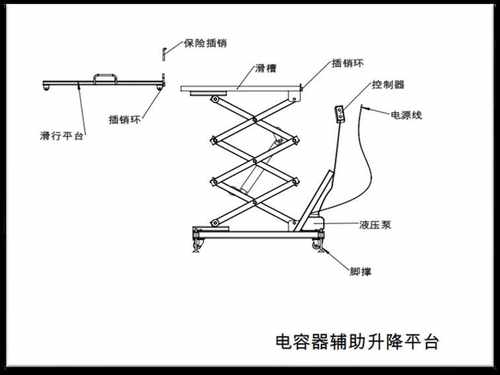

本电容器便捷式升降安装平台采用模块化设计思路，由核心控制单元、信号采集模块和执行机构三部分组成。该平台由滑行平台、插销环、保险插销、滑槽、控制器、电源线、液压泵及脚撑组成。滑行平台用于承载电容器，其表面设有滑槽，电容器可通过滑槽实现左右移动，便于对准安装孔位。插销环与保险插销配合，可将滑行平台锁定在指定位置，防止作业过程中意外滑动。平台底部四角安装脚撑，用于作业时固定平台，避免移动或升降时产生位移。

液压泵为平台提供四节升降行程，控制器通过电源线供电，并接收遥控器信号，实现升降动作与水平移动的远程控制。作业时，工作人员先将平台推至电容器安装位置，展开脚撑固定平台，将电容器吊装至滑行平台，通过遥控器调整平台高度至合适位置，再沿滑槽平移电容器至安装点，插入保险插销锁定后完成紧固作业。

创新亮点

• 遥控操作：升降与平移动作均可通过遥控器远程控制，减少人员高处暴露时间，提升操作便捷性。
• 多级升降行程：液压泵提供四节升降高度，适配不同电压等级电容器组的安装高度，扩大平台适用范围。
• 双重锁定机构：插销环与保险插销配合，确保滑行平台在任意位置稳定锁定，防止电容器意外滑落。
• 防位移脚撑：底部四角脚撑可牢固支撑平台，避免升降过程中平台移动，保障作业稳定性。
• 单人可操作：整体结构轻便，控制逻辑简洁，单人即可完成全部操作，节省人力。

落地应用效果

该平台已在多个变电站电容器组更换作业中试点应用，检修人员反馈操作直观，升降平稳，电容器定位准确。与传统脚手架作业相比，单次更换时间明显缩短，作业人数由多人减少至单人，且未发生电容器滑落或平台倾覆事件，安全效益显著。

产出物：电容器便捷式升降安装平台样机一套，含滑行平台、液压升降系统、遥控控制器及配套安全附件。

适用场景：变电站、换流站内电容器组安装、更换及检修作业，尤其适用于空间受限的室内配电装置区域。

常见问题

Q：该平台是否适用于不同规格的电容器？

A：平台滑行台面尺寸可适配常见电容器外形，且滑槽行程可调，能涵盖多数电容器组的安装需求。

Q：升降过程中若遇断电如何处理？

A：液压系统具备自锁功能，断电后平台保持当前高度，不会突然下降；作业人员可使用手动泄压阀缓慢下降至安全位置。

Q：平台在室外风大环境下能否稳定作业？

A：平台底部四角脚撑可提供稳定支撑，但建议在风力较大时增加配重或拉线固定，确保作业安全。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
