六氟化硫气体接头：密封性强化与快速拆卸新设计 CNR220-052

项目背景

本文针对电力生产中的实际痛点，研发了六氟化硫气体接头：密封性强化与快速拆卸新，有效提高了作业效率与安全水平。六氟化硫气体因其优良的绝缘和灭弧性能，在高压电气设备中得到广泛应用。GIS（气体绝缘开关设备）作为变电站的核心设备，其内部六氟化硫气体的密封性直接关系到设备的安全运行。然而，在长期运行过程中，GIS接头部位因密封结构设计不合理，常出现气体泄漏问题，不仅造成资源浪费，还增加了设备维护成本。

传统六氟化硫气体接头采用黄铜板配合O型圈的结构，通过两个螺母紧固。这种设计在安装和拆卸时操作繁琐，尤其在空间受限的场合，工具难以施展，检修效率低下。同时，O型圈在紧固过程中容易因受力不均而产生扭曲或压缩不足，导致密封失效。此外，接头的结合面若存在加工误差或安装偏差，也会加剧泄漏风险。

针对上述问题，检修部门结合现场实际需求，对六氟化硫气体接头进行了重新设计。项目旨在通过结构改进，提高密封稳定性，简化拆装流程，降低检修作业难度，同时减少因泄漏造成的六氟化硫气体损耗，为设备安全运行和环保节能提供支持。

存在问题

• 密封性不足：传统接头采用O型圈密封，在紧固过程中易发生扭曲或压缩不均，导致密封失效，引发气体泄漏。
• 拆装效率低：接头需使用两个螺母固定，拆卸和安装均需专用工具，操作步骤多，耗时较长。
• 空间适应性差：在GIS设备内部或狭小空间内，扳手等工具难以操作，进一步降低检修效率。
• 受力不均：两侧螺母紧固力度难以保持一致，导致结合面受力不均，影响密封效果。
• 资源浪费：气体泄漏不仅增加补充成本，还可能影响设备绝缘性能，带来安全隐患。

创新目标

设计一种新型六氟化硫气体接头，在保证密封性能的前提下，实现快速拆装，降低操作难度，提高检修效率，同时减少气体泄漏，延长设备维护周期。

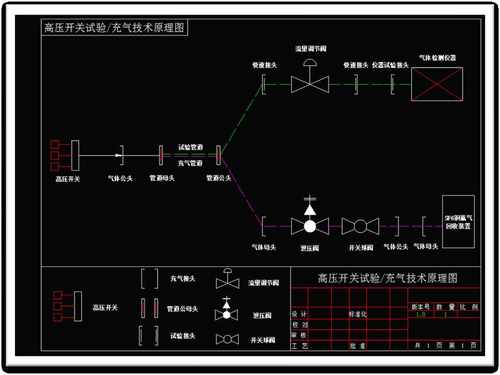

技术方案

新设计将传统黄铜板上的两个螺母替换为蝴蝶螺丝，并配合垫片使用。蝴蝶螺丝头部带有翼形把手，无需工具即可手动旋紧或松开，大幅简化了拆装流程。在密封结构上，将O型圈改为平面垫片，垫片材质具有较好的弹性和耐腐蚀性，在紧固时能均匀变形，填充结合面的微观不平整，从而提高密封稳定性。

为平衡两侧压力，在接头两侧各加入一片厚度为3毫米的垫片。该垫片不仅起到缓冲作用，还能补偿加工误差，使两侧受力均匀。同时，垫片的加入缩短了蝴蝶螺丝的螺杆长度，减少了旋紧行程，使操作更加省力。安装时，先将垫片套入接头，再旋紧蝴蝶螺丝至适当扭矩，即可完成密封。拆卸时，只需松开蝴蝶螺丝，无需其他工具，整个操作可在数秒内完成。

创新亮点

• 快速拆装：蝴蝶螺丝设计使接头拆装无需工具，操作时间大幅缩短，尤其适合狭小空间作业。
• 密封增强：采用垫片替代O型圈，密封性能明显提高，有效降低气体泄漏风险。
• 受力均衡：两侧3毫米垫片设计确保结合面压力均匀，避免因受力不均导致的密封失效。
• 结构紧凑：缩短螺丝长度，减小接头整体尺寸，便于在有限空间内安装使用。
• 节能环保：减少六氟化硫气体泄漏，降低补充频率，节约资源，减少温室气体排放。

落地应用效果

该新型接头已在多个GIS间隔的检修作业中试用，现场反馈良好。检修人员表示，新接头拆装时间较传统方式缩短了约三分之二，且无需携带专用工具，操作便捷性明显提升。在密封性方面，经过多次压力测试和运行观察，未发现泄漏现象，接头密封可靠。此外，由于拆装简便，日常巡检和维护效率得到提高，降低了作业风险。

产出物：新型六氟化硫气体接头设计图纸、实物样品及安装使用说明。

适用场景：适用于各类GIS设备中六氟化硫气体管路的连接与检修，尤其适合空间紧凑、需频繁拆装的场合。

常见问题

Q：蝴蝶螺丝是否容易松动？

A：蝴蝶螺丝在旋紧后具有自锁性，且配合垫片可提供稳定的预紧力，在正常振动环境下不易松动。如需加强防松，可加装弹簧垫圈。

Q：垫片材质是否耐腐蚀？

A：垫片选用耐腐蚀的弹性材料，能适应六氟化硫气体及环境中的水分、杂质，长期使用性能稳定。

Q：该设计是否适用于所有规格的接头？

A：目前设计适用于常用规格的六氟化硫气体接头，对于非标尺寸，可调整垫片厚度和螺丝长度进行适配。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
