六氟化硫气体：多功能充气称重小车创新设计 CNR220-053

项目背景

本文针对电力生产中的实际痛点，研发了六氟化硫气体：多功能充气称重小车创新设计，有效提升了作业效率与安全水平。SF6钢瓶承重小车是充气过程中的关键设备，其性能直接影响设备的安全运行与维护效率。随着电网设备数量的增加和运维标准的提高，传统充气小车在充气量控制、操作便捷性和环境适应性等方面逐渐暴露出不足，难以适应现代电力行业对准确、实用、安全作业的需求。

传统充气小车多依赖人工经验判断充气量，缺乏实时计量手段，容易造成气体过量或不足，不仅影响设备绝缘性能，还可能导致气体浪费和环境污染。此外，传统小车结构笨重，在狭窄的开关站或GIS室等复杂空间中移动不便，操作人员劳动强度大，作业效率低。针对这些问题，项目团队设计了一款多功能六氟化硫气体充气称重小车，旨在通过结构改进和计量技术集成，提高充气作业的准确度与便捷性。

存在问题

• 充气量控制不准确：传统小车无称重计量功能，操作人员只能凭经验判断充气量，难以精确控制，易导致气体过量或不足，影响设备运行安全。
• 结构笨重，移动不便：传统小车体积大、重量重，在开关站、GIS室等狭小空间内转向困难，搬运费力，降低了作业效率。
• 操作舒适性差：传统小车把手设计不符合人体工学，长时间操作易造成操作人员腰背疲劳，增加劳动强度。
• 钢瓶固定不稳：充气过程中钢瓶易晃动，影响充气接口的密封性，存在气体泄漏风险。
• 环境适应性不足：传统小车在复杂地形或有限空间内难以灵活应用，限制了其使用范围。

创新目标

本项目旨在设计一款集准确称重、稳定支撑、灵活移动于一体的多功能六氟化硫气体充气称重小车，通过改进机械结构与集成电子计量装置，实现充气量的实时显示与精确控制，同时提高操作舒适性和环境适应性，为电力行业提供实用、稳定的充气解决方案。

技术方案

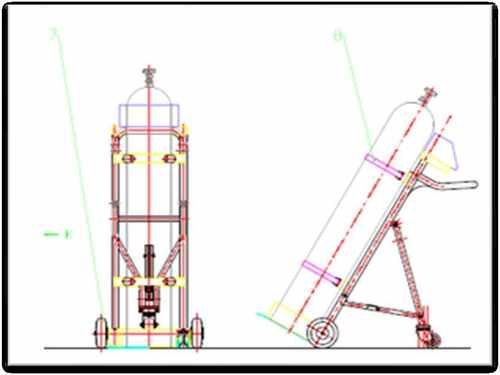

本小车在结构上进行了系统改进。车架采用高强度材料，经过细致加工，确保整体刚性和耐用性；脚轮选用优良万向轮，配合支撑架设计，使小车在移动时平稳省力，同时具备自锁功能，防止充气过程中发生位移。针对钢瓶固定问题，设计了尼龙勒带和专用安装槽，确保钢瓶在充气过程中稳固不晃动，保证接口密封性。

在计量功能方面，小车安装了电子传感器和电子显示仪，能够实时监测钢瓶重量变化，从而精确控制充气量。操作人员可通过显示仪直观读取数据，避免过量充气。小车把手采用人体工学设计，曲度贴合自然握持姿势，促进时轻松自如；独轮设计使小车能在狭小空间内灵活转向，适应开关站、GIS室等复杂环境。充气设备与钢瓶接口经过改进，确保接合紧密，充入的气体质量符合标准，无杂质混入。

创新亮点

• 准确计量：集成电子传感器与显示仪，实现充气量实时监测，避免过量或不足，提高充气质量。
• 结构优化：对脚轮、支撑架和车架进行精细加工，增强稳定性与耐用性，延长使用寿命。
• 人体工学设计：把手曲度贴合生理曲度，促进省力，降低操作人员疲劳感。
• 灵活适应：独轮设计便于在狭小空间内移动，适应多种复杂作业场景。
• 安全稳定：尼龙勒带固定钢瓶，充气设备接合紧密，确保充气过程稳定无泄漏。

落地应用效果

该多功能充气称重小车已在多个变电站的检修作业中试用，反馈良好。操作人员表示，小车促进轻便，在狭窄的开关室内也能灵活移动，充气量控制精准，有效减少了气体浪费。与传统方式相比，充气作业时间缩短，劳动强度降低，同时避免了因充气过量导致的设备故障。

产出物：多功能六氟化硫气体充气称重小车样机1台，配套技术图纸及使用说明书。

适用场景：适用于变电站、开关站、GIS室等场所的SF6设备充气作业，尤其适合空间受限的室内设备维护。

常见问题

Q：电子称重系统是否需要频繁校准？

A：建议每次使用前进行零点校准，定期（如每季度）使用标准砝码进行量程校验，以确保计量准确性。

Q：小车能适应不同规格的SF6钢瓶吗？

A：可以。尼龙勒带和支撑架可根据钢瓶直径进行调节，适配常见规格的钢瓶，安装方便。

Q：在户外恶劣天气下使用是否受影响？

A：电子显示仪具备一定的防尘防水能力，但建议避免长时间雨淋。在极端天气下，可采取简易遮蔽措施，确保设备正常工作。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
