无线局部放电超声波变送器的创新设计与开发 CNR220-125

项目背景

本文针对电力生产中的实际痛点，研发了无线局部放电超声波变送器的创新设计与开发，有效提高了作业效率与安全水平。局部放电是高压电气设备绝缘劣化的主要征兆之一，及时捕捉并定位局部放电信号，对保障设备安全运行具有实际意义。超声波检测法因其抗电磁干扰能力强、定位准确，在局部放电监测中应用广泛。然而，传统超声波监测多依赖有线通信方式，存在布线复杂、施工成本高、线路易受现场电磁环境干扰等问题，尤其在变电站、开关柜等空间受限或高压区域，有线方案实施难度大，后期维护也不便。

随着无线传感网络和低功耗广域网通信技术的发展，将无线通信与超声波检测相结合成为可能。本项目旨在开发一种无线局部放电超声波变送器，通过无线方式传输局部放电信号，摆脱线缆束缚，降低系统部署成本，同时保证监测的实时性和稳定性，为设备状态检修提供更灵活、经济的技术手段。

存在问题

• 布线复杂，施工成本高：传统有线监测需铺设大量信号电缆，在高压设备区域布线难度大，且材料与人工成本高。
• 通信易受干扰，稳定性不足：长距离信号传输易受电磁干扰，导致数据失真或中断，影响监测准确性。
• 系统扩展性差：增加监测点时需重新布线，系统升级或改造工作量大，灵活性低。
• 功耗高，维护频繁：有线设备通常需持续供电，且部分无线方案功耗较大，电池更换频繁，增加运维负担。
• 数据共享困难：各监测点独立运行，难以形成统一网络，数据无法实时汇总分析，不利于综合诊断。

创新目标

设计一种基于低功耗无线通信的局部放电超声波变送器，实现局部放电信号的无线采集与远距离组网传输，在保证检测灵敏度的前提下，显著降低系统功耗，延长电池使用寿命，并支持多节点自组网，使监测系统部署更便捷、运行更稳定、维护更简单。

技术方案

该变送器由超声波传感器、信号调理电路、微控制器、无线通信模块和电池供电系统组成。超声波传感器接收局部放电产生的超声信号，经前置放大和滤波后，由微控制器进行模数转换和数字信号处理，提取放电特征量。处理后的数据通过无线通信模块发送至汇聚节点或监测后台。微控制器作为核心，负责系统任务调度、数据处理和通信协议管理，并支持低功耗休眠模式，仅在需要时唤醒工作，以降低整体功耗。

在操作流程上，变送器上电后自动初始化并搜索网络，加入已组建的无线网络。正常监测状态下，变送器按设定周期采集超声波信号，经处理后无线发送。当检测到放电信号超过阈值时，可提高发送频率并触发报警。多个变送器可组成星型或多跳网络，实现大范围涵盖，数据最终汇集至监测中心，供分析诊断使用。

创新亮点

• 低功耗设计：采用微控制器休眠唤醒机制和实用电源管理，使电池供电可持续较长时间，减少更换频次。
• 远距离无线组网：利用低功耗广域网通信技术，支持多节点自组网，通信距离远，穿透性强，适应复杂现场环境。
• 高灵敏度检测：选用高性能超声波传感器，配合改进的信号调理电路，能够捕捉微弱的局部放电信号。

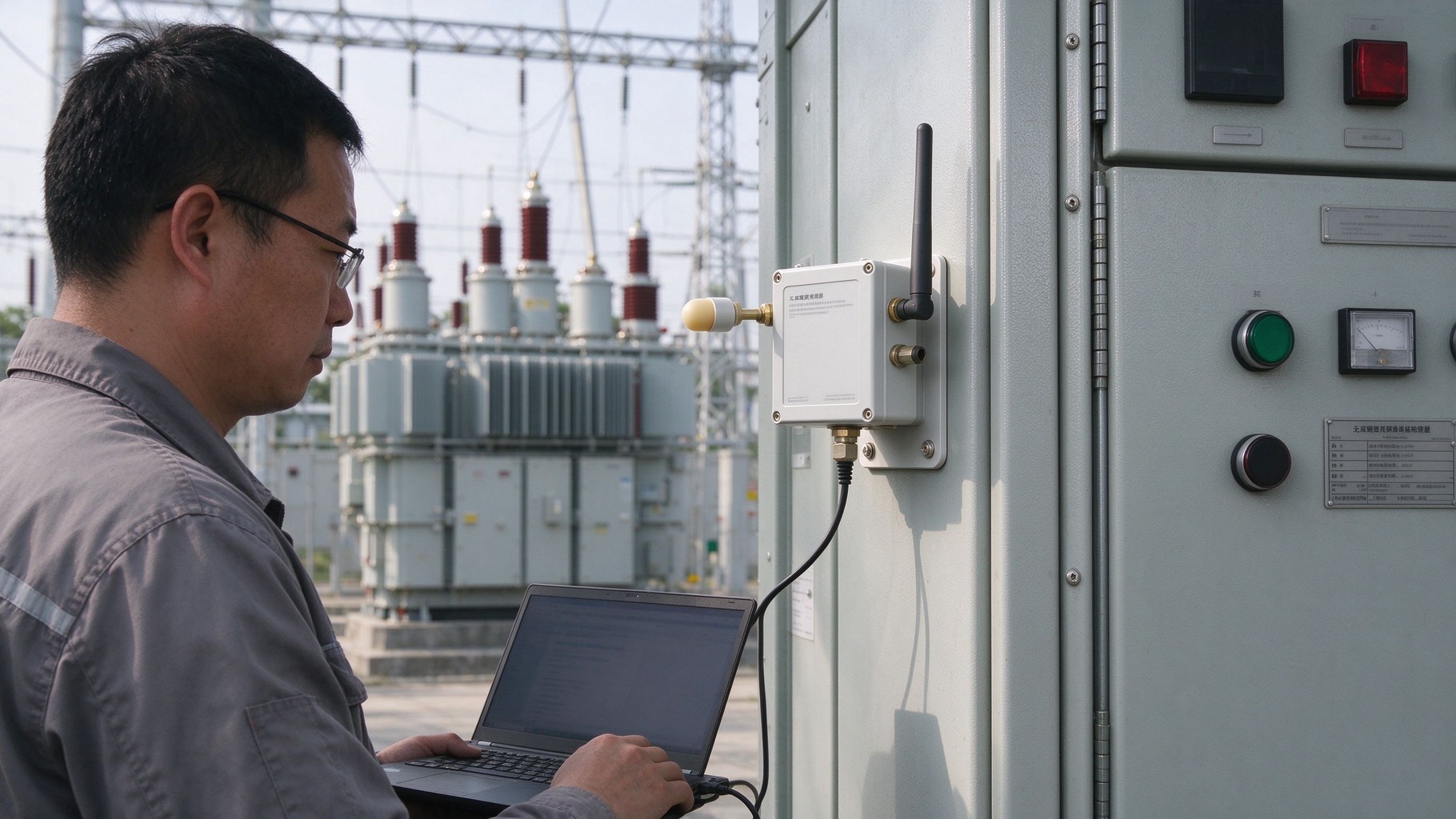

• 安装便捷：无需布线，体积小巧，可灵活吸附或固定于设备表面，大幅降低施工难度和成本。
• 实时数据共享：多台变送器组成网络后，数据可实时上传，便于集中监控和趋势分析，提高故障预警能力。

落地应用效果

该变送器已在多个高压开关柜和变压器现场试用，结果表明，其能够稳定捕捉局部放电信号，无线传输距离和穿透能力适应典型变电站环境需求，电池续航时间较传统无线方案明显延长。用户反馈系统部署时间大幅缩短，运维工作量显著降低，局部放电异常报警及时，有效辅助了设备检修决策。

产出物：无线局部放电超声波变送器样机、配套无线通信协议及上位机监测软件。

适用场景：适用于高压开关柜、环网柜、变压器、电缆接头等设备的局部放电在线监测，尤其适合空间狭小、布线困难或需要临时监测的场合。

常见问题

Q：无线变送器的电池能用多久？

A：在典型监测周期下，由于采用低功耗设计，电池寿命较传统无线设备显著延长，具体时长取决于发送频率和现场环境，但一般可适应长期监测需求。

Q：无线信号在变电站内会受到干扰吗？

A：变送器使用的无线通信频段和调制方式经过改进，具有较强的抗干扰能力，且超声波检测本身不受电磁干扰影响，实际测试中通信稳定可靠。

Q：多个变送器如何组网？

A：变送器支持自组网，上电后自动加入网络，可通过多跳方式扩展涵盖范围，用户可通过监测软件查看网络状态和数据。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
