10KV导电杆专用夹持固定装置 CNR220-152

项目背景

本文针对电力生产中的实际痛点，研发了10KV导电杆专用夹持固定装置，有效提高了作业效率与安全水平。在变电站检修作业中，主变110kV套管上的导电铜棒拔出维护是一项常见但操作难度较高的任务。传统作业方式依赖多人配合，使用通用工具或临时改装的拉拔装置，存在夹持不稳、受力不均、易滑脱等问题，不仅影响检修效率，还可能对设备或操作人员造成安全隐患。

导电铜棒长期运行后，因氧化、污秽或热胀冷缩等因素，与套管连接部位常出现锈蚀或卡滞，拔出时需施加较大且稳定的轴向力。若夹持点受力不均或工具打滑，轻则损伤铜棒表面，重则导致套管损坏或人员受伤。现有工具缺乏针对导电铜棒外形的专用夹持结构，难以适应单人安全、实用作业的实际需求。

为解决上述问题，项目团队研发了10KV导电杆专用夹持固定装置。该装置通过多点夹持与可调预紧设计，使导电铜棒在拔出过程中受力均匀、夹持稳定，从而降低作业风险、提高检修效率，为变电站检修提供一种轻便、实用的专用工具。

存在问题

• 夹持不稳：传统工具多为通用型，难以与导电铜棒外形完全贴合，拔出时易发生滑脱或偏移。
• 受力不均：单点或两点夹持易造成铜棒局部应力集中，可能损伤铜棒表面或内部结构。
• 操作费力：拔出大直径导电铜棒需多人协同用力，劳动强度大，且难以精确控制施力方向。
• 安全隐患：工具打滑或突然脱开时，操作人员易失去平衡，存在磕碰或砸伤风险。
• 效率低下：传统方式需反复调整工具位置和夹持角度，耗时较长，影响检修整体进度。

创新目标

研发一种结构紧凑、操作简便的专用夹持固定装置，实现对导电铜棒的稳固夹持与可控拔出，使单人即可完成操作，同时保证夹持过程不损伤设备、不危及人员安全，显著提升检修效率与作业稳定性。

技术方案

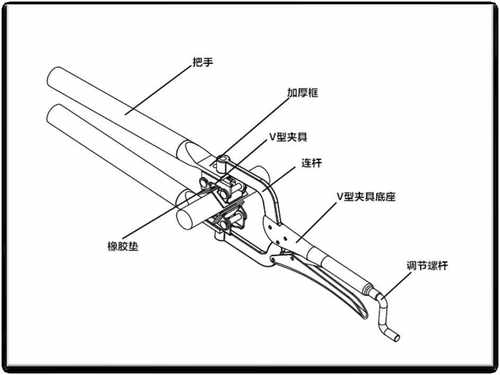

该装置由把手、连杆、调节螺杆、橡胶垫及V型夹具等部件组成。把手采用防滑绝缘材料制作，确保操作人员施力时握持稳定。连杆与调节螺杆构成可调机构，使装置能够适应不同规格的导电铜棒，实现准确夹持。V型夹具是核心部件，其独特的四夹头设计可从四个方向同时接触铜棒表面，形成稳定的夹持力场。橡胶垫置于夹头与铜棒之间，既增加摩擦力，又避免硬性接触损伤铜棒。

操作时，操作人员先将装置套在导电铜棒上，通过旋转调节螺杆使四夹头均匀收紧，直至橡胶垫与铜棒表面紧密贴合。随后，操作人员握住把手，沿轴向平稳施力即可拔出铜棒。调节螺杆可精确控制夹持力度，既保证足够握持力，又避免过度夹紧造成变形。整个操作过程单人即可完成，无需额外辅助人员。

创新亮点

• 四向夹持设计：V型夹具的四夹头结构从四个方向同时夹紧铜棒，确保受力均衡，有效防止滑脱。
• 可调预紧机构：调节螺杆可根据铜棒直径灵活调整夹持范围，适应多种规格，实现精准控制。
• 防滑绝缘把手：把手采用防滑绝缘材料，提升操作安全性与舒适度，降低作业风险。
• 保护性接触：橡胶垫层既增大摩擦系数，又缓冲夹持力，避免铜棒表面产生压痕或划伤。
• 单人高效作业：装置结构轻巧、操作简便，无需多人配合，大幅缩短拔出作业时间。

落地应用效果

该装置在多个变电站的检修作业中进行了实际应用验证。现场反馈表明，与传统方式相比，导电铜棒拔出作业所需人数由多人减少至单人，作业时间缩短约一半，且未发生铜棒滑脱或表面损伤情况。操作人员的劳动强度明显降低，作业安全性得到有效保障。

产出物：10KV导电杆专用夹持固定装置样机一套，可批量生产。

适用场景：适用于变电站主变110kV套管导电铜棒的检修拔出作业，也可用于其他类似圆柱形导电杆的拆卸场景。

常见问题

Q：该装置是否适用于不同直径的导电铜棒？

A：可以。调节螺杆可调整夹持范围，适应多种规格的导电铜棒，无需更换夹具。

Q：夹持力度如何控制，会不会损伤铜棒？

A：通过调节螺杆可精确控制夹持力度，同时橡胶垫层起到缓冲和保护作用，避免对铜棒表面造成损伤。

Q：装置操作是否需要专门培训？

A：不需要。装置设计人性化，操作步骤简单，检修人员阅读说明后即可上手使用。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
