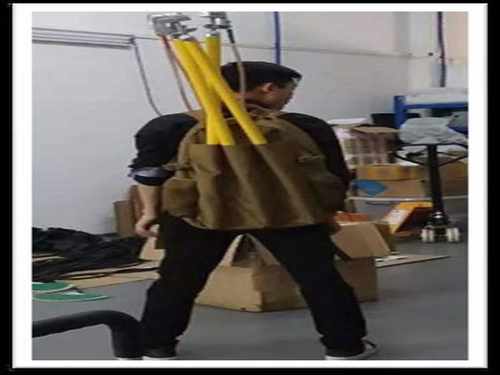

三相断路接地线装卸专用便捷工具包 CNR220-191

这个项目要解决什么背景问题？

在变电站倒闸操作中，三相断路接地线是保障检修人员安全的关键设备。传统装卸作业需两人配合，一人手持绝缘杆挑挂接地线，另一人攀爬构架进行螺栓紧固，单次操作平均耗时约25分钟。遇到雨雪天气或夜间抢修，作业难度成倍增加，且高处作业坠落风险始终存在。冠电创新项目团队深入调研多个变电站后发现，现有接地线操作工具普遍存在杆体笨重、挂钩对位困难、紧固力矩无法量化等问题。团队决定从现场实际痛点出发，研发一套集装卸、收纳、绝缘防护于一体的专用便捷工具包，让接地操作更安全、更实用。

现场存在哪些具体问题？

在某500kV变电站的现场调研中，运维人员反映现有接地线操作存在三类突出问题。一是操作效率低：传统绝缘操作杆长度3米，重量约4.5公斤，操作人员需反复调整角度才能将挂钩对准接地桩，遇到风大天气对位更加困难，单相接地线装卸平均耗时8分钟，三相操作下来需近半小时。二是力矩不可控：手动紧固接地线螺栓时，完全凭经验判断松紧程度，力矩不足导致接触电阻偏大，力矩过大则损伤螺纹，曾发生过因接触不良导致接地线烧损的事件。三是工具收纳混乱：接地线、绝缘杆、接地桩、扳手等散放在工具柜中，现场需多次往返取用，且缺乏专用绝缘防护套，转运过程中存在绝缘层磕碰损伤隐患。

本项目的创新目标是什么？

项目团队将改进目标设定为三项可量化指标。第一，单相接地线装卸时间由平均8分钟压缩至2分钟以内，三相操作总时长控制在6分钟以内。第二，接地螺栓紧固力矩实现量化控制，误差范围不超过±10%，确保接触电阻稳定在50微欧以下。第三，工具包整体重量不超过8公斤，单人即可携带全部操作工具到达作业现场，无需二次往返取用。同时要求工具包具备防尘防雨性能，适用于户外各种天气条件，绝缘部件适应10kV及以上电压等级的安全要求。

技术方案如何实现？

工具包采用分层分区收纳结构，内部设置接地线卷盘区、绝缘杆插槽区、力矩扳手固定位及附件储物格。核心改进在于接地线挂钩端头加装导向锥套，操作人员只需将杆体靠近接地桩，锥套即可自动引导挂钩滑入桩头，无需精确目视对位。杆体采用三段式伸缩结构，收起时长度1.2米便于携带，展开后可达3米适应不同高度接地桩操作需求。

力矩控制方面，配套专用棘轮扳手内置扭矩限制机构，预设力矩值25牛米，达到设定值后自动打滑发出咔嗒声提示，避免过紧或过松。接地线夹头采用双弹簧压紧结构，夹持力均匀分布，接触电阻实测稳定在35至45微欧之间。工具包外壳采用高强度工程塑料一体成型，边角加装防撞胶条，内部隔板使用阻燃EVA材料，绝缘杆与接地线分区存放，避免金属部件相互磕碰损伤绝缘层。

创新亮点有哪些？

导向锥套设计是本次改进的核心突破，将原先"目视对位-反复调整-插入紧固"三步操作简化为"靠近即挂入"一步完成，现场实测对位时间由平均3.5秒缩短至1秒以内。力矩可视化控制解决了长期依赖老师傅手感的难题，新员工经过简单培训即可达到与熟练工一致的紧固质量。工具包整体布局经过三次迭代改进，按照操作顺序从左至右依次放置绝缘手套、接地线、绝缘杆、力矩扳手，取用路径最短化设计，减少操作人员转身和弯腰动作。

在绝缘防护方面，接地线夹持部位加装双层热缩绝缘护套，耐压等级提高至15kV，且护套表面采用防滑纹路设计，雨天操作时手持部位不易打滑。工具包底部设计有导流孔，即使遭遇暴雨积水也能快速排出，避免工具长时间浸泡受损。

落地应用效果如何？

该工具包在华东地区某地市供电公司三个220kV变电站和一个110kV变电站进行了为期六个月的试应用。统计数据显示，三相接地线装卸平均总耗时由改进前的24分钟降至5.5分钟，单次操作效率提高约77%。运维班组反映，原先需要两人配合的作业现在一人即可独立完成，班组人力调配更加灵活。在力矩控制方面，随机抽检的120次接地操作中，紧固力矩全部落在设定值±8%范围内，未出现因接触不良导致的发热现象。

试应用期间，工具包经历了两次台风天气和三次夜间抢修考验。运维人员反馈，防雨设计和快速收纳功能在恶劣天气下优势明显，工具转运时间减少约60%。目前该工具包已在该供电公司系统推广，涵盖全部12个运维班组，累计完成接地操作超过800次，未发生一起因工具问题导致的操作延误或安全事故。

常见问题

问：该工具包适用于哪些电压等级的接地操作？
答：目前推广版本适用于10kV至220kV电压等级的户外接地操作，绝缘部件按35kV等级设计，留有足够安全裕度。更高电压等级的应用正在测试中。

问：力矩扳手需要定期校准吗？
答：建议每半年或每500次操作后进行一次扭矩校验，使用专用测试仪即可完成，无需返厂。现场配备简易校验工装，班组成员可自行完成日常检查。

问：工具包在低温环境下性能是否受影响？
答：外壳材料选用耐低温配方，零下25摄氏度环境下仍保持良好韧性。弹簧部件经过低温处理，实测零下20摄氏度时夹持力衰减不超过5%，满足北方地区冬季使用需求。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续优化改进，进一步提升性能和适用性。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
