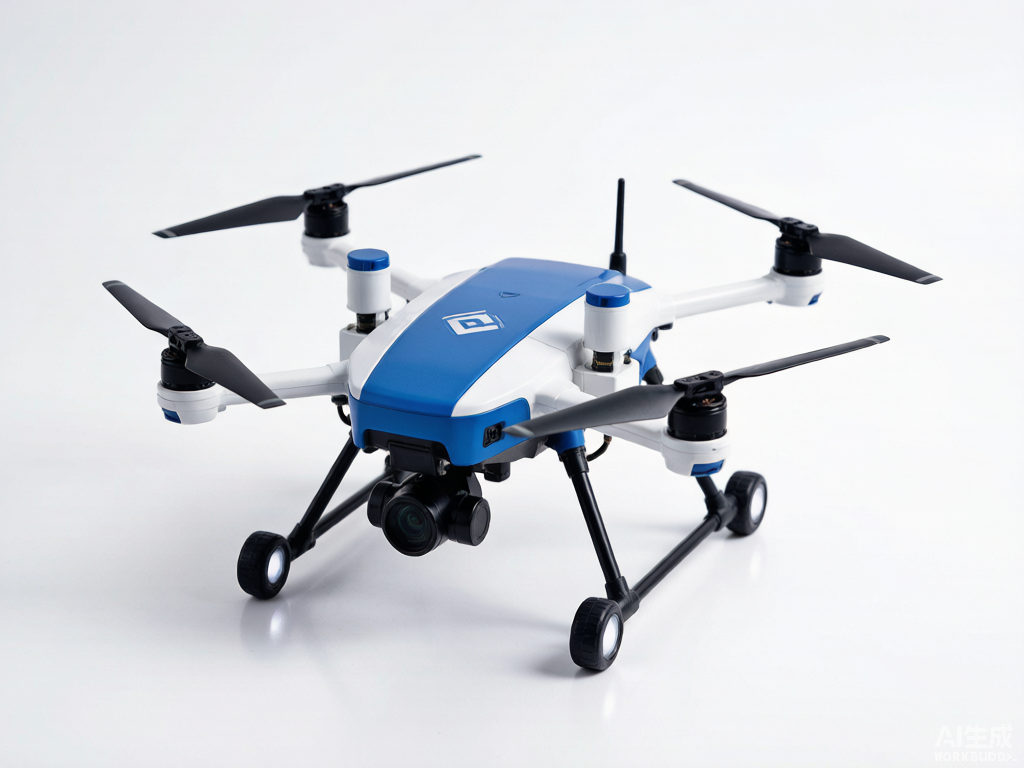

无人机电力系统泄露检测装置 CNR220-217

这个项目要解决什么背景问题？

2023年3月，某220kV变电站夜间巡视中，运维人员耗时近4小时完成全站检测，仍因检测时机不当漏判一处隔离开关过热隐患，次日发展为设备故障。传统人工巡检模式下，结果依赖人员经验与作业时机，数据难以连续追踪，异常常在故障后才暴露。项目组自2022年启动无人机电力系统泄露检测装置攻关，将高精度传感、自动采集与智能判别集成为系统性方案，促进运维从"定期人工巡检"转向"实时数据驱动"。

现场存在哪些具体问题？

项目组对3个地市供电公司、7个变电站开展两个月现场跟班调研，梳理出四大痛点：

• 作业效率低：单座220kV变电站全站巡检平均耗时3.5小时，外观检查与数据记录占用60%以上时间。
• 数据不成体系：记录以纸质为主，分散存储。某站2019—2022年间同一间隔红外测温数据缺失率达37%，无法支撑劣化趋势分析。
• 现场干扰严重：强电磁环境、高温高湿及粉尘导致便携设备测量漂移，同一设备不同时段偏差最高达15%。
• 异常发现滞后：人工比对历史数据判断异常需数小时甚至跨天，难以适应状态检修时效要求。

本项目的创新目标是什么？

项目设定三项量化考核指标：其一，单次全站巡检时间由3.5小时压缩至40分钟以内；其二，检测数据自动记录并实时上传，留存率达99%以上，支持按时间轴回溯；其三，内置异常判别算法，自动进行阈值比对与趋势分析，异常发现由小时级缩短至分钟级。工程层面，要求形成涵盖"采集—传输—存储—分析—告警"的闭环系统，并预留对接企业生产管理系统的标准接口。

技术方案如何实现？

装置采用模块化分层设计，分为传感采集单元、数据处理主机与后台分析软件三部分。

传感采集单元集成高精度采样与自适应数字滤波算法，在距220kV带电导线3.5米处测量值波动小于±1.5%。传感单元与主机间采用耐压3kV的隔离通信，确保电气安全。

数据处理主机具备本地预处理与异常初判能力，内置存储可缓存不少于30天的分钟级数据，通信中断不丢失记录。支持有线网络、4G/5G无线传输及低功耗无线组网三种模式，现场灵活选用。后台软件提供桌面端与手机端界面，支持设备管理、历史曲线查询、统计报表自动生成，预留标准数据接口对接现有系统。装置从站内照明回路取电，适应交直流85~265V宽范围，整机功耗不超1.5W，外壳适应户外防护要求，一次侧通过45kV工频耐压试验，局部放电量小于5pC。

创新亮点有哪些？

高精度抗干扰测量：自适应滤波有效抑制复杂电磁环境下的测量漂移，实测精度较传统手持设备提高约40%。

本地智能判别：主机内置多级阈值与趋势比对算法，无需后台即可完成初步异常识别，突发缺陷秒级响应。

多通道通信自适应：三种通信方式并存，按现场条件择优选用，支持通道间自动切换。

全链路闭环设计：从现场采集到后台告警形成完整链路，无需人工转录数据，减少中间环节误差与延迟。

落地应用效果如何？

装置于2023年6月起在3省5个变电站试点，截至2024年5月稳定运行近12个月。以某220kV变电站为例，全站巡检时间由3.5小时缩至35分钟，效率提高6倍；全年累计上传有效数据超52万条，留存率99.2%。

试运行期间累计发出异常告警17次，经复核确认实质性缺陷9起，包括一起隔离开关触头过热隐患——该缺陷在人工巡检时因负荷电流较小未被发现，装置通过连续趋势监测提前12天捕捉温度爬升并预警，避免了潜在故障。运维人员反馈，过去判断设备状态靠个人经验翻查纸质记录，现在打开后台即可查看任意间隔历史曲线，判断准确性与时效性明显提高。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：装置在雷雨等恶劣天气下能否正常工作？
答：装置外壳满足户外防尘防水要求，传感单元与主机均通过严苛电磁兼容试验。实际运行中经历多次雷暴及台风天气，未出现因环境因素导致的测量中断或数据异常。

问：后台软件能否与供电局现有生产管理系统对接？
答：可以。软件预留标准数据接口，已在试点单位成功对接其调度监控系统，实现测量数据自动推送与告警工单生成，无需人工二次录入。

问：装置安装是否需要停电作业？
答：不需要。装置从站内照明回路取电，传感单元采用非接触式安装，全过程可带电作业，单套安装调试约需2小时，不影响设备正常运行。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
