蓄电池集成式安全保护装置 CNR220-252

项目背景

本文针对电力生产中的实际痛点，研发了蓄电池集成式安全保护装置，有效提升了作业效率与安全水平。蓄电池组是变电站直流系统的核心设备，其电压测量回路的稳定性直接影响运行监视与故障判断。在传统布置方式中，蓄电池电压测量保险分散安装于各测量回路，布线路径长、接头多，长期运行后容易出现松动、接触不良等隐患。

由于保险分散布置，运维人员巡视测量时需要逐点核对，工作量大且容易遗漏。保险松动或接触不良会造成电压测量偏差，严重时可能影响保护装置的正确动作，给直流系统安全运行带来风险。

针对上述问题，本项目研制蓄电池集成式安全保护装置，将分散的保险与端子排集成于统一箱体，从结构上消除布线散乱和保险松动的隐患，提高蓄电池电压测量的效率与安全性。

存在问题

• 保险分散安装，管理不便。各测量回路的保险分布在不同位置，巡视时需逐点查找核对，耗时较长，且容易因遗漏造成测量不完整。
• 布线散乱，易受外力影响。测量电缆走向随意，缺乏统一固定和防护，长期运行中易出现磨损、松动，影响回路稳定性。
• 保险易松动，接触不良。分散安装的保险缺乏有效固定，受振动或温度变化影响后可能松动，导致电压测量偏差或回路中断。
• 故障排查效率低。一旦测量异常，需在多个分散点逐一排查，定位故障耗时长，影响直流系统异常处置速度。
• 备用保险更换不便。传统方式下备用保险缺乏统一存放位置，更换时需临时寻找，影响维护效率。

创新目标

研制一种集成式安全保护装置，将蓄电池电压测量保险、端子排集中布置于统一箱体内，解决保险分散安装、布线散乱、易松动等问题，实现电压集中测量、保险稳定固定、备用保险便捷更换，提高巡视测量效率与直流系统运行安全性。

技术方案

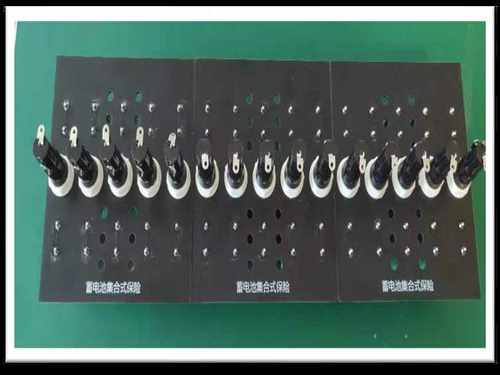

装置主要由集合式保险箱、端子排和集合式保险三部分组成。集合式保险箱作为整体封装载体，将集合保险及端子排纳入同一箱体，为电缆进出提供规范通道，从结构上解决布线散乱问题。

端子排作为电缆与保险之间的连接过渡，使蓄电池电压的集中测量更为便捷。集合式保险采用绝缘地板固定，并引出线接至对应端子排，避免保险因缺乏固定而松动或接触不良。装置同时预留多余备用保险，便于需要时直接更换。

操作时，运维人员打开集合式保险箱，通过端子排即可完成多路电压的集中测量，无需逐点查找分散保险。更换保险时，直接从预留位置取用备用保险，接入对应端子排即可，流程简洁，减少停电与排查时间。

创新亮点

• 集成布置：将分散保险与端子排集中封装于统一箱体，消除布线散乱，便于集中管理。
• 可靠固定：集合式保险采用绝缘地板固定并引出接线，有效避免松动和接触不良。
• 集中测量：端子排作为连接过渡，使蓄电池电压测量由逐点核对转为集中操作，提实用率。
• 备用便捷：预留多余备用保险，更换时无需临时寻找，缩短维护时间。
• 安全提高：从结构上降低测量回路隐患，为直流系统安全运行提供保障。

落地应用效果

装置投用后，蓄电池电压测量的巡视效率明显提高，运维人员无需再逐点查找分散保险，测量工作可在统一位置完成。保险松动和接触不良问题得到有效控制，测量回路可靠性显著提高。

同时，备用保险的预留使更换操作更为便捷，故障排查时间大幅缩短，直流系统异常处置速度加快。装置结构简洁、维护方便，为企业带来了较高的安全性和生产效率，具有重要的实用价值。

产出物：蓄电池集成式安全保护装置，由集合式保险箱、端子排和集合式保险组成，含预留备用保险。

适用场景：适用于变电站直流系统中蓄电池组电压测量回路的保险集中布置与保护，也可用于同类需要集中测量和保险可靠固定的直流回路场合。

常见问题

Q：装置是否改变原有测量回路原理？

A：不改变。装置仅将分散保险和端子排集成布置，测量原理与接线逻辑保持一致，属于结构改进。

Q：保险松动问题如何解决？

A：集合式保险采用绝缘地板固定，并引出线接至对应端子排，从固定方式上避免松动和接触不良。

Q：备用保险如何更换？

A：装置预留多余备用保险，需要时直接从预留位置取用并接入对应端子排，无需临时寻找。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
