万能电缆头制作专用固定支架的研发 CNR220-390

项目背景

本文针对电力生产中的实际痛点，研发了万能电缆头制作专用固定支架，有效提升了作业效率与安全水平。电缆头制作是电力施工中的关键环节，其质量直接影响线路运行的安全与稳定。传统电缆头制作多依赖人工扶持电缆或使用简易夹具，操作人员需在狭窄空间内反复调整电缆位置，不仅耗时费力，且难以保证制作精度。尤其在户外或高空作业时，电缆固定不牢易导致滑移，轻则返工，重则引发安全事故。

当前，行业内虽有不少电缆固定工具，但普遍存在适配性差、调节繁琐、夹持不稳等缺陷，无法适应不同规格电缆的通用需求。施工班组往往需携带多种规格的夹具，增加了工具管理成本，也降低了作业效率。针对这一痛点，项目组决定研发一种结构简单、调节灵活、适用性广的电缆头制作专用固定支架，从根源上解决电缆固定难题。

存在问题

• 固定不稳：传统方式下电缆在制作过程中易发生位移或转动，导致剥切尺寸偏差、绝缘层损伤，影响电缆头质量。
• 适配性差：不同截面和材质的电缆需要不同规格的夹具，现有工具无法通用，需频繁更换，增加作业准备时间。
• 操作繁琐：人工扶持或简易夹持需要多人配合，且调节过程复杂，难以快速对准中心，制约施工效率。
• 安全隐患：在倾斜或高空环境中，电缆滑脱可能砸伤操作人员，或造成设备损坏，安全风险较高。
• 成本较高：因固定不良导致的返工和材料浪费，以及多套夹具的购置维护费用，推高了整体施工成本。

创新目标

研发一款万能电缆头制作专用固定支架，实现不同规格电缆的快速、稳定夹持，简化操作流程，提高制作精度与作业安全，同时降低工具成本和返工率，为输电、配电及配网工程提供标准化、通用化的电缆头制作辅助装备。

技术方案

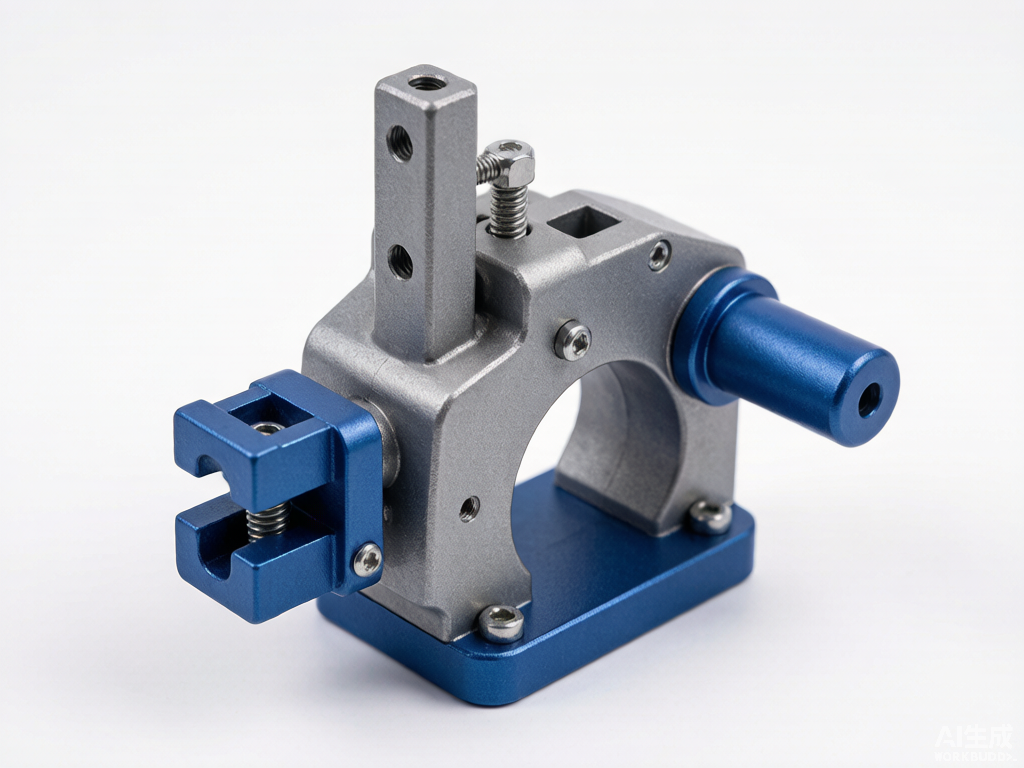

该固定支架采用高强度合金材料制造，整体结构由底座、升降立柱、横向调节臂和自适应夹持头四部分组成。底座配有强力吸盘和防滑垫，可牢固吸附于平整工作面或固定在操作平台上；升降立柱通过螺纹丝杆调节高度，横向调节臂可伸缩和旋转，使夹持头能够多角度对准电缆。夹持头采用V型槽加弹性衬垫设计，通过旋转手柄驱动丝杆，使两片夹爪同步收拢，自适应贴合电缆外径，无需更换任何部件即可夹持多种规格的电缆。

操作时，先将支架放置在电缆头制作工位附近，旋紧底座吸盘固定支架；然后根据电缆架设高度，摇动升降手柄调整夹持头至合适位置；接着将电缆放入V型槽中，旋转夹紧手柄直至电缆被稳定夹持，并确认电缆轴线与操作视线平齐；完成电缆头剥切、压接等工序后，反向旋转手柄即可松开电缆。整个固定和释放过程单人即可完成，耗时较传统方式大幅缩短。

创新亮点

• 通用性强：自适应夹持头可夹持多种常见规格的电缆，无需更换夹具，真正实现“一具多用”。
• 调节灵活：升降和横向调节机构使支架能适应不同作业高度和角度，适应室内外多种工况需求。
• 夹持稳固：V型槽配合弹性衬垫，增大摩擦面积，防止电缆滑动，确保制作过程稳定稳定。
• 安全稳定：支架整体结构稳固，底座吸盘设计增强了抗倾覆能力，有效降低因电缆滑脱引发的安全风险。
• 操作便捷：单人即可完成电缆的固定与松开，简化了作业流程，显著降低了劳动强度。

落地应用效果

该固定支架已在多个输配电及配网工程现场试用，涵盖室内电缆沟、户外杆塔及电缆井等不同作业环境。应用结果表明，电缆头制作时间明显缩短，制作精度显著提高，返工率大幅下降。施工人员反馈支架操作简单，夹持牢固，有效避免了因电缆移动导致的绝缘损伤，作业安全性明显增强。同时，由于无需再携带多种规格夹具，工具携带量减少，管理成本相应降低。

产出物：万能电缆头制作专用固定支架样机及配套使用说明。

适用场景：适用于输电线路、配网工程及变电站内各类电缆终端头、中间接头制作的现场施工。

常见问题

Q：该支架能夹持多大直径的电缆？

A：支架采用自适应夹持头，可覆盖电力施工中常见的多种电缆规格，具体范围可参考产品说明书，无需更换夹爪即可使用。

Q：支架在户外大风环境下是否稳固？

A：支架底座配有强力吸盘和防滑垫，可固定于平整地面或操作平台上，在常规户外环境下使用稳固可靠。若遇极端大风，建议增加配重或临时固定措施。

Q：操作人员需要专门培训吗？

A：支架设计力求简单易用，操作人员阅读使用说明后即可上手，无需专门培训。现场演示一次即可掌握操作要领。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
