多功能组合式杆塔标志牌支架 CNR223-017

项目背景

本文针对电力生产中的实际痛点，研发了多功能组合式杆塔标志牌支架，有效提升了作业效率与安全水平。随着电网规模扩大，线路走廊环境日趋复杂，标志牌的规范挂设直接关系到现场作业安全与运维效率。

传统标志牌安装多采用铁丝绑扎或简易抱箍固定，受杆塔结构、线路回路数及设备布置影响，常出现挂设位置不统一、朝向杂乱、绑扎松动等问题。尤其在多回路同塔或转角塔等场景，标志牌相互遮挡、辨识困难，给巡视和检修带来隐患。

为解决上述问题，项目团队从安装方式与结构设计入手，研制了一种多功能组合式杆塔标志牌支架，旨在提高标示牌安装的规范性、标准化和一致性，降低作业风险。

存在问题

• 挂设不规范：传统方式依赖作业人员现场经验，标志牌位置、朝向随意性大，难以统一标准。
• 适应性不足：不同杆塔类型、单回路与多回路、多种设备挂点，需要不同安装工具，通用性差。
• 更换不便：铁丝绑扎或螺栓固定后，更换标志牌需重新拆装，耗时且增加高空作业时间。
• 易损坏丢失：固定不牢导致标志牌在风力或外力作用下松动、脱落，造成丢失和重复投资。
• 安全风险高：安装和更换过程需长时间高空作业，增加了人员坠落和物体打击风险。

创新目标

设计一种结构简单、功能多样、适应多种杆塔与线路场景的组合式支架，实现标志牌安装的快速、牢固、统一，同时缩短高空作业时间，降低运维成本。

技术方案

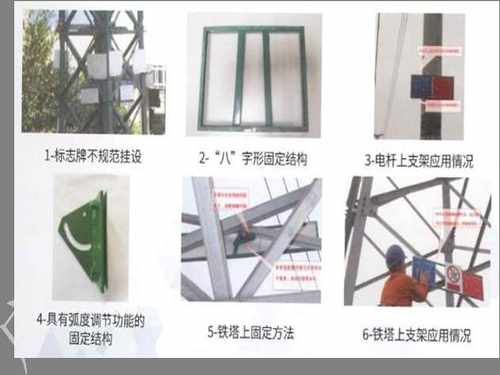

多功能组合式杆塔标志牌支架由主支架、连接件和紧固件组成，采用模块化设计。主支架提供标准挂接面，连接件可根据杆塔角钢、圆钢或混凝土杆的不同截面进行选配，紧固件采用防松设计，确保安装牢固。支架整体采用防腐处理，适应户外长期使用。

使用时，作业人员根据杆塔类型选择对应连接件，将支架固定在杆塔合适位置，再将标志牌卡入支架的滑槽或挂孔中，即可完成安装。更换标志牌时，无需拆卸支架，直接滑出旧牌、推入新牌即可，操作简便。

创新亮点

• 模块化组合：支架与连接件分离，通过更换连接件即可适配不同杆塔和线路场景，通用性强。
• 快装快换：标志牌采用卡入式安装，更换时无需动支架，显著缩短高空作业时间。
• 防松防脱：紧固件和卡槽设计确保支架稳固，降低标志牌因振动或风力脱落的风险。
• 标准化挂设：支架提供统一挂接面，保证标志牌位置、朝向一致，提高辨识度。
• 防腐耐用：支架材料经防腐处理，延长使用寿命，减少维护频次。

落地应用效果

该支架已在多个输电线路运维班组试点应用，涵盖单回路、多回路及多种杆塔类型。现场反馈显示，标志牌安装效率明显提升，更换作业时间大幅缩短，作业人员高空暴露时间减少，安全风险得到有效控制。同时，标志牌脱落和丢失现象显著减少，运维成本下降。

产出物：多功能组合式杆塔标志牌支架成品及安装配件一套，适用于输电线路杆塔、变电站设备支架等场景。

适用场景：适用于单回路、多回路输电线路杆塔，以及不同规格的角钢塔、钢管杆、混凝土杆等。

常见问题

Q：该支架是否适用于所有杆塔类型？

A：支架采用模块化设计，通过更换连接件可适配常见角钢塔、钢管杆和混凝土杆，基本覆盖主流杆塔类型。

Q：更换标志牌时是否需要特殊工具？

A：不需要。标志牌采用卡入式安装，徒手即可完成更换，无需额外工具。

Q：支架在恶劣天气下是否容易损坏？

A：支架经过防腐处理，并采用防松紧固件，能够抵御风、雨、雪等常见恶劣天气，长期使用稳定性良好。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
